Présentation générale du servomoteur R88M-1AL1K530C-BS2 omron
Caractéristiques du produit

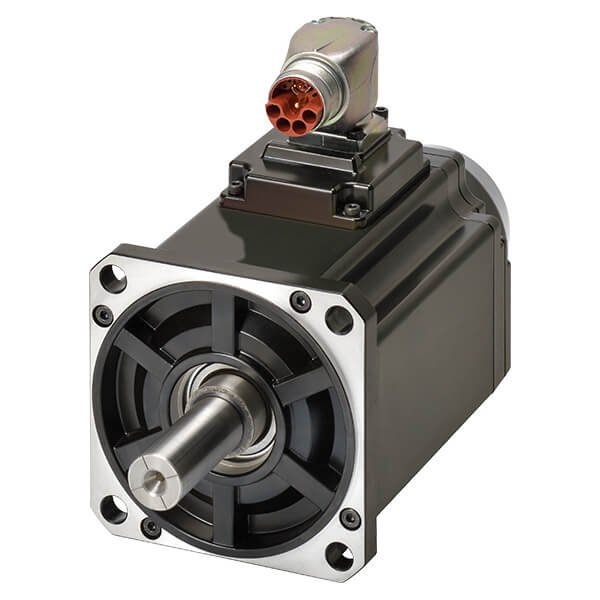

Le servomoteur R88M-1AL1K530C-BS2 d’Omron est un moteur AC sophistiqué conçu pour des applications industrielles nécessitant une haute performance et une précision accrue. Il fait partie de la série 1S, reconnue pour son intégration aisée dans des systèmes automatisés avancés. Ce moteur délivre une puissance nominale de 1,5 kW, alimenté en 400 V triphasé, et atteint une vitesse nominale de 3000 tours par minute. Sa capacité à fournir un couple nominal de 4,77 Nm permet d’assurer un contrôle précis et rapide des mouvements dans divers contextes de production.
Parmi ses spécificités techniques, le R88M-1AL1K530C-BS2 est équipé d’un codeur absolu 20 bits sans batterie, garantissant une haute résolution de position sans risque de perte de données lors de coupures d’alimentation. Ce modèle intègre également un frein, élément essentiel pour des applications nécessitant un arrêt immédiat ou une sécurité renforcée. Son arbre possède un diamètre de 19 mm et est équipé d’une clavette, facilitant sa connexion mécanique. Ce moteur est ainsi adapté aux environnements industriels où la précision, la robustesse et la sécurité sont primordiales.
Applications industrielles et intégration
Le R88M-1AL1K530C-BS2 est idéal pour les systèmes automatisés exigeant un contrôle hautement fiable du mouvement. Typiquement utilisé dans les industries manufacturières, il s’adapte parfaitement aux machines-outils, aux lignes d’assemblage, ainsi qu’aux robots industriels. Sa compatibilité avec le protocole de commande EtherCAT facilite son intégration dans des architectures de contrôle modernes, permettant un échange rapide de données entre le servomoteur et le système de commande central.
Omron propose également des accessoires adaptés, incluant des câbles hybrides avec ou sans frein sur différentes longueurs, renforçant la modularité et l’adaptabilité de ce moteur dans des installations variées. La série 1S, dont fait partie ce servomoteur, est conçue pour offrir une flexibilité d’utilisation dans différents secteurs industriels avec un standard élevé de sécurité et de performance. Les ingénieurs et intégrateurs apprécieront la facilité d’intégration et les performances dynamiques de ce produit dans des applications nécessitant un contrôle de mouvement précis et sécurisé.
Données techniques détaillées du R88M-1AL1K530C-BS2
Spécifications électriques et mécaniques
| Mode de contrôle servo | EtherCAT |
| Tension d’alimentation | 400 V triphasé |
| Puissance nominale | 1,5 kW |
| Couple nominal | 4,77 Nm |
| Vitesse nominale | 3000 tr/min |
| Couple crête | 14,3 Nm |
| Courant nominal | 4,5 A |
| Résolution du codeur | 20 bits absolu sans batterie |
| Diamètre arbre | 19 mm |
| Taille bride (carré LC) | 100 mm |
| Profondeur | 242 mm |
| Moment d’inertie du rotor | 2,555 kg·cm² |
| Poids net | 8 700 g |
Normes et certifications
Le servomoteur R88M-1AL1K530C-BS2 respecte les exigences industrielles strictes en matière de sécurité et d’environnement, notamment la norme PLe (SIL-3) pour la sécurité fonctionnelle, garantissant un fonctionnement fiable dans des applications critiques. Il est conforme à la directive RoHS, assurant une réduction significative des substances dangereuses dans les composants électroniques. Cette conformité renforce l’engagement d’Omron envers la production durable et la sécurité au travail dans les environnements industriels.
L’ensemble des caractéristiques techniques assure une robustesse et une performance durable, adaptées aux exigences des applications modernes. La combinaison du frein intégré, du codeur absolu haute résolution et de l’architecture compatible EtherCAT positionne ce servomoteur comme une solution hautement sécurisée et performante pour la commande de mouvement dans diverses industries. Les ingénieurs bénéficieront d’une documentation complète facilitant la mise en œuvre et le paramétrage précis du moteur dans leurs systèmes.
Compatibilité et accessoires associés
Produits compatibles et solutions intégrées
Le moteur R88M-1AL1K530C-BS2 est conçu pour fonctionner parfaitement avec les variateurs de la série 1S d’Omron, tels que le modèle R88D-1SAN15F-ECT, un servopilote de 1,5 kW compatible EtherCAT avec fonctions de sécurité intégrées. Cette synergie entre moteur et servopilote garantit une communication optimale, un contrôle précis et des performances accrues dans les systèmes de contrôle de mouvement. Le couple élevé en pointe jusqu’à 350 % du couple nominal offre une capacité d’accélération et de freinage supérieure, adaptée aux cycles industriels exigeants.
Par ailleurs, Omron propose une gamme complète de câbles hybrides destinés à optimiser l’installation et la connectivité du servomoteur. Ces câbles sont disponibles en plusieurs longueurs (de 3 à 20 mètres) avec options freinées ou non, et répondent aux niveaux de puissance de 750 W à 3 kW. Une telle diversité permet d’adapter les configurations au plus juste besoin des installations, réduisant ainsi les pertes et facilitant la maintenance. Ces accessoires assurent également la fiabilité de la transmission de données et d’énergie, essentielle à la performance globale du système.
Avantages pour les professionnels de l’automatisation industrielle
Les ingénieurs et professionnels de l’automatisation bénéficieront d’un produit polyvalent s’intégrant aisément dans des architectures complexes grâce à la norme EtherCAT, et répondant aux normes de sécurité les plus strictes. La haute résolution du codeur absolu sans batterie limite les risques d’erreurs de positionnement, améliorant la qualité des process automatisés. Le frein intégré augmente la sécurité opérationnelle en permettant des arrêts fiables et rapides par sécurité ou en cas d’urgence.
Les solutions Omron associées au R88M-1AL1K530C-BS2 offrent également un support technique avancé et une documentation riche, facilitant la mise en œuvre et la maintenance préventive. Cette approche intégrée contribue à améliorer la productivité des lignes industrielles tout en garantissant un niveau élevé de sécurité fonctionnelle. En résumé, ce servomoteur représente une solution technique robuste, fiable et évolutive adaptée aux exigences des applications industrielles modernes, répondant aux besoins des décideurs et des installateurs les plus exigeants.
