Présentation générale du servo moteur R88M-1AL1K030C-BS2
Description et fonctionnalités principales

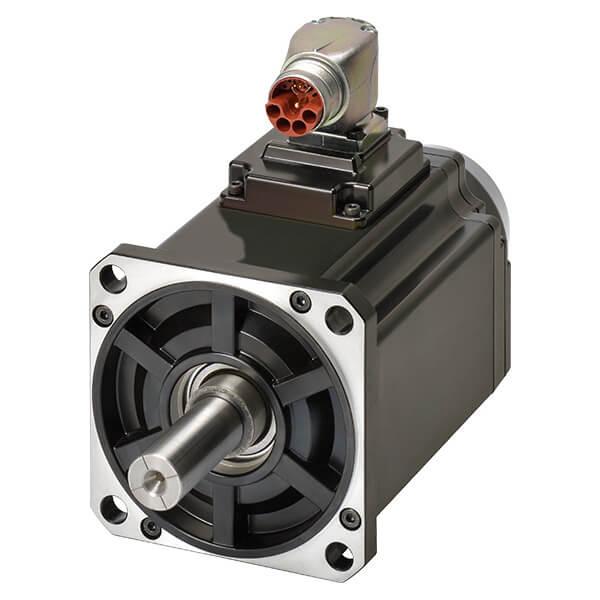

Le servo moteur R88M-1AL1K030C-BS2 est un moteur AC servo développé par Omron, reconnu pour ses performances élevées et sa fiabilité dans les applications industrielles exigeantes. Avec une puissance nominale de 1 kW et une vitesse nominale de 3000 tours par minute, ce moteur est conçu pour offrir une réponse dynamique précise et une excellente régulation du couple. Il fonctionne sous une tension triphasée de 400 V, ce qui le rend adapté à une large gamme d’installations industrielles. Ce modèle intègre un encodeur absolu sans batterie offrant une résolution de 20 bits, garantissant un positionnement précis et une mesure fiable de la position angulaire sur plusieurs tours. De plus, ce servo moteur est équipé d’un frein intégré, améliorant la sécurité lors des arrêts et facilitant le contrôle du système lors des procédures de maintenance ou d’arrêt d’urgence.
Avantages et applications typiques
Le R88M-1AL1K030C-BS2 se distingue notamment par son couple peak pouvant atteindre 9,55 Nm, soit plus de trois fois le couple nominal, ce qui permet de gérer les variations de charge et les démarrages brusques sans compromettre la performance. Sa conception robuste avec un arbre de 19 mm de diamètre et une bride carrée de 100 mm garantit une intégration facile et solide dans les équipements. Ce servo moteur se prête parfaitement aux secteurs industriels nécessitant un contrôle précis du mouvement, tels que l’automatisation de machines, la robotique, l’assemblage automatisé, et la fabrication d’équipements de précision. La combinaison de son encodeur haute résolution et du système de freinage intégré en fait un choix privilégié pour les applications où la précision et la sécurité sont des critères essentiels.
Données techniques du servo moteur R88M-1AL1K030C-BS2
Caractéristiques électriques et mécaniques
| Tension d’alimentation | 400 V triphasé |
| Puissance nominale | 1 kW |
| Vitesse nominale | 3000 tr/min |
| Couple nominal | 3,18 Nm |
| Couple de pointe | 9,55 Nm |
| Diamètre de l’arbre | 19 mm |
| Type d’encodeur | Encodeur absolu sans batterie |
| Résolution de l’encodeur | 20 bits |
| Type de bride | Carrée, 100 mm |
| Présence de frein intégré | Oui |
| Poids | 8,7 kg |
| Méthode de contrôle | EtherCAT |
Autres spécifications techniques
Le servo moteur est conçu pour intégrer facilement les systèmes de contrôle moderne, notamment grâce à sa compatibilité avec le protocole EtherCAT, garantissant une communication rapide et fiable avec les contrôleurs et systèmes d’automatisation. Son encodeur absolu multi-tour ne nécessite pas de batterie, ce qui réduit la maintenance tout en assurant un suivi précis de la position sur plusieurs rotations sans perte de données. Ce modèle comporte également un arbre avec clavette qui facilite la transmission de couple vers les éléments mécaniques associés, et un joint d’huile pour assurer l’étanchéité et ainsi protéger le moteur des contaminants environnementaux. Ces caractéristiques techniques garantissent une performance stable et durable même dans des environnements industriels sévères.
Intégration et compatibilité avec les systèmes industriels
Compatibilité avec les systèmes de commande et accessoires
Le R88M-1AL1K030C-BS2 est parfaitement conçu pour s’intégrer à la gamme de servo variateurs de la série 1S d’Omron, notamment avec le variateur R88D-1SAN10F-ECT, un servo drive avec sécurité intégrée utilisant le protocole EtherCAT. Cette compatibilité assure une parfaite synergie entre le moteur et le système de contrôle, optimisant la performance globale et garantissant la conformité aux standards de sécurité industrielle les plus stricts. Les utilisateurs disposent également d’un large choix de câbles hybrides d’extension spécifiques pour la série 1SA, disponibles en différentes longueurs (de 3 à 20 mètres) et configurés pour supporter les tensions et puissances spécifiques à cette série de servomoteurs. Ces accessoires facilitent grandement l’intégration du moteur dans des configurations machines complexes.
Domaines d’application et bénéfices en automatisation
Ce servo moteur est particulièrement adapté aux applications nécessitant un contrôle précis, un positionnement rapide et une réponse dynamique élevée. Il est largement utilisé dans la robotique industrielle pour le pilotage de bras et actionneurs, dans les machines d’assemblage automatisées où la répétabilité et la précision sont cruciales, ainsi que dans les équipements de packaging et impression nécessitant des mouvements synchronisés et fiables. Le système de frein intégré ajoute une couche de sécurité importante pour les opérations de verrouillage et arrêt, réduisant les risques d’accidents et facilitant les interventions en situations d’urgence ou lors de pannes. Son encodeur absolu multi-tour sans batterie garantit un suivi fiable des positions, même après coupure d’alimentation, ce qui contribue à une reprise de cycle rapide et sécurisée.
