Présentation générale du produit R88M-1AL1K030C-B
Description et usage industriel

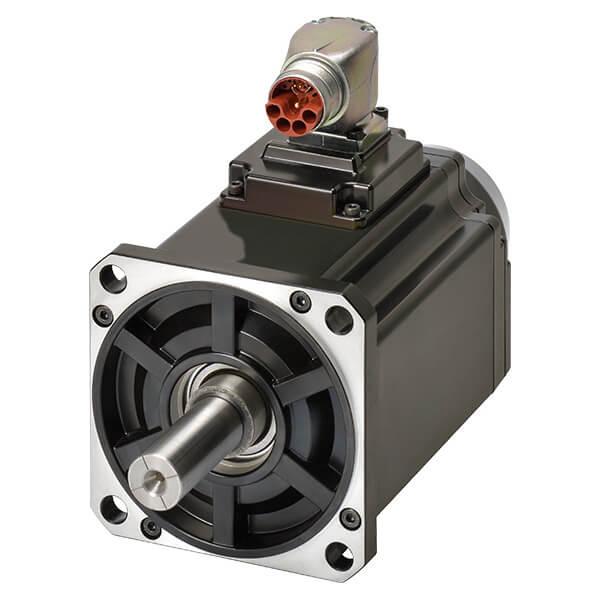

Le servomoteur AC R88M-1AL1K030C-B est un composant clé de la gamme 1S Series d’Omron, offrant une puissance nominale de 1 kW avec alimentation triphasée de 400 V et une vitesse nominale de 3000 tours par minute. Ce moteur est équipé d’un frein intégré et d’un encodeur absolu sans batterie avec une résolution de 20 bits, garantissant un positionnement précis et fiable. Il génère un couple nominal de 3.18 Nm avec un couple de pointe pouvant atteindre 9.55 Nm, ce qui le rend adapté aux applications nécessitant un contrôle dynamique et sécuritaire. Pesant environ 8,7 kg, il présente une conception robuste avec un arbre équipé d’une clavette et d’un taraudage, facilitant son intégration dans les environnements industriels complexes. Ce modèle est conçu pour fonctionner avec la méthode de contrôle EtherCAT, une solution reconnue pour sa communication rapide et déterministe, indispensable dans les systèmes d’automatisation industrielle modernes.
Applications et industries cibles
Le servomoteur R88M-1AL1K030C-B répond aux exigences des secteurs industriels où la précision, la sécurité et la productivité sont primordiales. Il est particulièrement utilisé dans les machines-outils, les équipements de manutention, et les processus automatisés où une réponse rapide et un positionnement exact sont nécessaires. Grâce à sa compatibilité avec les servo-drives de la série 1S d’Omron, notamment le R88D-1SAN10F-ECT, il s’intègre aisément dans des systèmes automatisés équipés de fonctions de sécurité avancées. Les ingénieurs et installateurs y trouveront un équipement fiable capable d’améliorer la performance des lignes de production, tout en assurant un environnement de travail sûr. L’utilisation de l’encodeur absolu garantit la continuité opérationnelle même en cas de coupure de courant, aspect particulièrement apprécié dans les mécanismes critiques des secteurs de l’automobile, de l’électronique et de la logistique.
Données techniques du R88M-1AL1K030C-B
Caractéristiques principales et performances
| Caractéristique | Détail |
|---|---|
| Méthode de contrôle | EtherCAT |
| Tension d’alimentation | 400 V triphasé |
| Puissance nominale | 1 kW |
| Couple nominal | 3.18 Nm |
| Couple de pointe | 9.55 Nm |
| Vitesse nominale | 3000 tr/min |
| Type d’encodeur | Absolu sans batterie |
| Résolution de l’encodeur | 20 bits |
| Présence d’un frein | Oui, intégré |
| Diamètre du flasque | 100 mm |
| Arbre | Avec clavette et taraudé |
| Poids | 8700 g |
Accessoires compatibles et câblage
Pour accompagner le servomoteur R88M-1AL1K030C-B, Omron propose une gamme complète d’accessoires, notamment des câbles hybrides flexibles avec ou sans fil de frein, adaptés aux puissances et configurations du moteur. Ces câbles sont disponibles en différentes longueurs (3 m, 5 m, 10 m, 15 m, 20 m) et modèles tels que R88A-CX1C003BF, R88A-CX1C005BF, ou encore R88A-CX1BE10BF pour les extensions. Omron recommande l’utilisation de câbles de communication EtherCAT blindés de catégorie 5 ou supérieure pour garantir la fiabilité des transmissions. Les connecteurs robustes RJ45 et M12 sont proposés pour faciliter l’installation et la maintenance. Cette sélection d’accessoires permet aux installateurs et ingénieurs de concevoir des systèmes adaptés à leurs contraintes techniques tout en assurant une intégration optimale et durable.
Intégration et optimisation dans les systèmes industriels
Compatibilité et configuration système
Le modèle R88M-1AL1K030C-B est conçu pour une intégration aisée dans les architectures d’automatisation industrielles exigeantes. Il fonctionne notamment avec le servo-driver de la série 1S, comme le R88D-1SAN10F-ECT, offrant une alimentation triphasée de 400 V et une puissance correspondante à 1 kW. Cette compatibilité assure une communication et une synchronisation optimales via EtherCAT, réduisant les latences et améliorant la précision des mouvements. Le système permet également l’exploitation de fonctionnalités avancées de sécurité, indispensables dans les environnements conformes aux normes industrielles. Les ingénieurs bénéficient ainsi d’une plateforme unifiée compatible avec les outils de programmation Omron tels que Sysmac Studio, facilitant la mise en œuvre et le paramétrage. L’intégration d’accessoires variés, notamment les câbles hybrides adaptés, permet d’optimiser l’assemblage et la maintenance tout en garantissant la pérennité opérationnelle du système.
Impact sur la productivité et la sécurité
En combinant haute performance et fonctionnalités de sécurité, le servomoteur R88M-1AL1K030C-B contribue directement à l’amélioration de la productivité industrielle. Son encodeur absolu sans batterie assure la continuité de la position même après une coupure d’alimentation, limitant ainsi les arrêts involontaires et les calibrations répétées. L’intégration du frein garantit un contrôle sans faille en cas d’urgence ou lors des phases de positionnement, renforçant la sécurité des opérateurs et des équipements. Ces caractéristiques permettent un fonctionnement fluide et fiable des machines, réduisant les temps d’arrêt non planifiés et optimisant les cycles de production. De plus, la communication via EtherCAT et la compatibilité avec le logiciel Sysmac Studio permettent une supervision précise et une adaptation rapide des paramètres, élément crucial pour répondre aux exigences variées des processus industriels modernes. L’ensemble constitue une solution robuste et efficace pour les décideurs industriels soucieux de performances et de sécurité accrues.
