Présentation générale du ventilateur axial R87F-FL90
Caractéristiques principales et conception technique

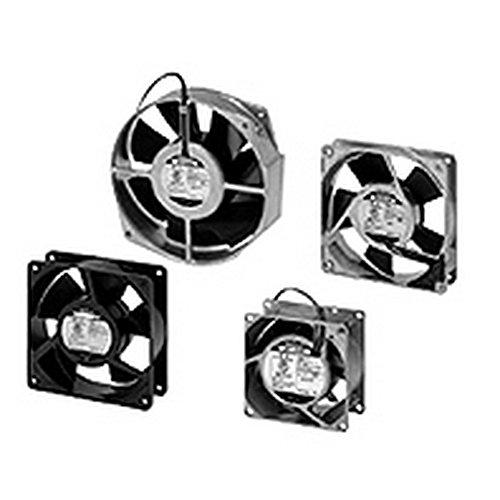

Le ventilateur axial R87F-FL90 d’Omron est un composant essentiel destiné au refroidissement dans divers environnements industriels. Développé pour fonctionner avec une alimentation électrique de 200 V en courant alternatif, il affiche une puissance consommée de 16 W, conjuguant efficacité et économie d’énergie. Son design compact aux dimensions précises de 120 x 120 x 38 mm facilite son intégration dans de nombreuses configurations industrielles, notamment dans les armoires électriques, les panneaux de commande et les équipements d’automatisation. Le ventilateur est doté de pales courbées vers l’arrière, optimisant ainsi le flux d’air pour une dissipation thermique performante. Sa structure robuste, couplée à la qualité de ses matériaux, assure une durabilité remarquable face aux contraintes mécaniques et thermiques rencontrées en milieu professionnel.
Usage professionnel et adaptabilité aux systèmes industriels
Conçu spécialement pour les ingénieurs, installateurs et décideurs industriels, le R87F-FL90 est adapté aux applications nécessitant un contrôle précis de la température et une ventilation fiable. Ce ventilateur axial contribue à maintenir les équipements électroniques et mécaniques dans des conditions optimales de fonctionnement, évitant les risques de surchauffe et prolongent la durée de vie des installations. Grâce à son niveau sonore contenu à 50 dB, il est compatible avec les environnements où le confort acoustique est pris en compte. Par ailleurs, sa compatibilité avec des systèmes fonctionnant sous tension alternative classique lui confère une grande polyvalence, tout en répondant aux exigences strictes des normes industrielles en vigueur.
Données techniques détaillées du R87F-FL90
Spécifications électriques et mécaniques
Le ventilateur axial R87F-FL90 se distingue par des caractéristiques électriques et mécaniques précises. Sa consommation électrique est limitée à 16 W, ce qui permet de maîtriser efficacement la consommation énergétique des installations. Il supporte un courant maximal de 105 mA, assurant une opération fiable sans surcharges. Ce modèle opère à une vitesse de rotation élevée, atteignant 2700 tours par minute à 50 Hz et jusqu’à 3000 tours par minute à 60 Hz, garantissant un flux d’air intense et constant. Par ailleurs, le ventilateur est équipé de roulements à billes, assurant une longévité accrue et un fonctionnement silencieux même sur le long terme.
Dimensions, performances et environnement d’utilisation
Les dimensions compactes du ventilateur, soit 120 mm en largeur et hauteur, avec une profondeur de 38 mm, facilitent son installation dans des espaces restreints. Sa capacité de débit d’air s’élève à 162 m³/h, permettant un refroidissement efficace des composants électroniques et des machines industrielles. Le niveau sonore, mesuré à 50 dB, représente un compromis idéal entre puissance et discrétion acoustique. Le ventilateur est spécifiquement conçu pour opérer dans des plages de température allant de -30 °C à 70 °C, et dans des environnements avec un taux d’humidité relatif pouvant aller jusqu’à 85 %, ce qui lui confère une polyvalence dans de nombreuses conditions industrielles strictes.
| Caractéristique | Valeur |
|---|---|
| Tension d’alimentation | 200 V c.a. |
| Puissance consommée | 16 W |
| Courant maximal | 105 mA |
| Dimensions (L x H x P) | 120 x 120 x 38 mm |
| Débit d’air | 162 m³/h |
| Vitesse de rotation | 2700 rpm @ 50 Hz, 3000 rpm @ 60 Hz |
| Type de roulements | Roulements à billes |
| Niveau sonore | 50 dB |
| Direction de courbure des pales | Arrière |
| Plage de température de fonctionnement | -30 °C à 70 °C |
| Humidité maximale de fonctionnement | 85 % HR |
Avantages et intégration industrielle du R87F-FL90
Optimisation des performances industrielles par le R87F-FL90
Le ventilateur axial R87F-FL90 est un atout majeur pour la gestion thermique dans des environnements industriels variés. Sa capacité à maintenir un flux d’air homogène et puissant permet une dissipation efficace de la chaleur générée par les équipements électroniques sensibles, renforçant ainsi la fiabilité des systèmes automatisés et des installations complexifiées. En limitant les risques de surchauffe, il contribue à l’optimisation des processus industriels et à la réduction des pannes. Son faible niveau sonore constitue un avantage supplémentaire pour les installations où le bruit peut perturber les opérations ou la concentration des opérateurs. De plus, la durabilité assurée par ses roulements à billes fait de ce ventilateur une solution technique pérenne, adaptée aux exigences des secteurs industriels modernes.
Facilité d’intégration et compatibilité dans les systèmes existants
Le R87F-FL90 d’Omron se distingue par sa facilité d’intégration dans les installations électriques existantes grâce à ses connexions par bornier simplifiées. Il est compatible avec une large gamme de produits et applications industrielles, ce qui le rend très apprécié par les ingénieurs et techniciens lors de la conception ou la mise à jour de systèmes de ventilation. Les dimensions standards du ventilateur offrent une installation aisée dans des boîtiers ou des panneaux, sans nécessiter d’adaptations majeures. En outre, ce ventilateur peut fonctionner dans un large éventail de conditions environnementales, y compris dans des espaces où l’humidité et la température fluctuent, garantissant une performance constante. Cette compatibilité technique et cette robustesse font du R87F-FL90 un choix pertinent pour les projets industriels exigeants.
