Présentation générale du PYFZ-08-E
Caractéristiques principales et usage industriel

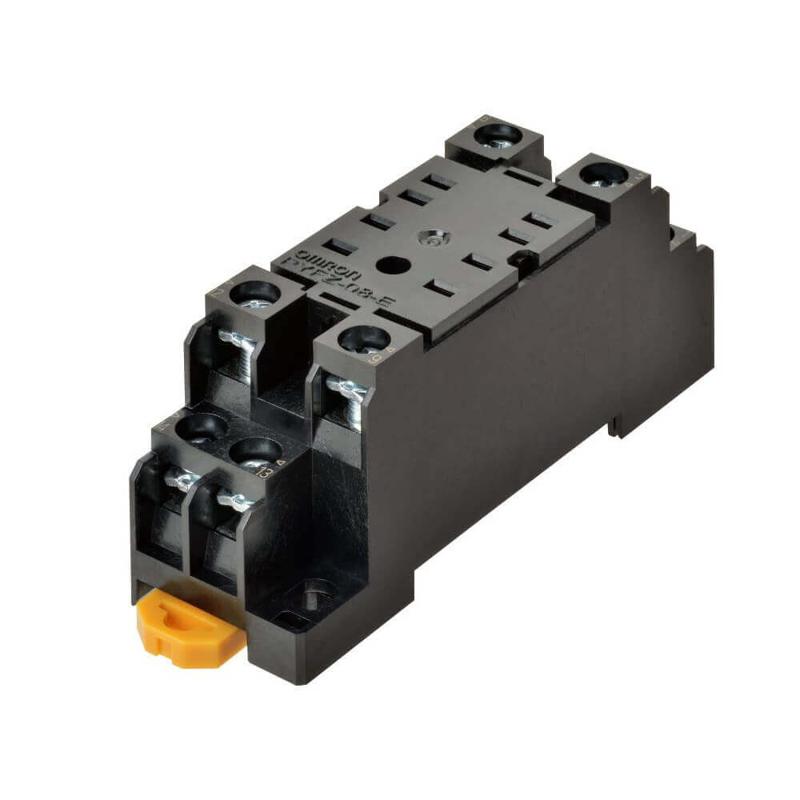

Le PYFZ-08-E est un socle conçu spécifiquement pour accueillir différents relais Omron tels que le G3F, H3YN, MY2 et MY2-GS. Il s’agit d’un composant orienté vers les professionnels de l’automatisation industrielle, les ingénieurs et les installateurs souhaitant intégrer des relais dans leurs systèmes avec fiabilité et robustesse. Ce socle se monte facilement sur rail DIN ou en surface, ce qui offre une flexibilité d’installation adaptée aux armoires électriques et aux diverses exigences d’implantation industrielle. Sa conception permet un encliquetage simple sur des rails DIN continus, facilitant ainsi les montages modulaires et rapides. Grâce à ses dimensions standardisées, il facilite également les travaux de conception mécanique dans les environnements industriels, réduisant le besoin d’adaptations spécifiques.
Le socle PYFZ-08-E est noir, propose une connexion par bornes à vis et comporte 8 broches, ce qui correspond à la configuration des relais qu’il supporte. Cette compatibilité assure une interface parfaite et fiable avec les relais Omron susmentionnés, garantissant ainsi un fonctionnement optimum des installations où ces relais sont utilisés. Sa robustesse et la qualité des matériaux utilisés en font un élément clé dans le montage électrique des systèmes de commande et d’automatisation, particulièrement dans les secteurs industriels nécessitant une grande endurance et sécurité électrique.
Avantages techniques liés à sa conception
La conception du PYFZ-08-E intègre des aspects essentiels pour un usage professionnel : une séparation diélectrique suffisante entre les bornes évitant la nécessité de plaques isolantes supplémentaires, assurant ainsi la sécurité électrique et la fiabilité du montage. Ce socle facilite également la connexion de terminaux fourchés, grâce à sa compatibilité avec ce type de ferrule, permettant une installation sécurisée et durable dans des environnements exigeants. Ces avantages techniques contribuent à une réduction significative du temps d’installation et à une maintenance facilitée des systèmes.
De plus, le PYFZ-08-E répond aux normes internationales importantes pour les applications professionnelles et industrielles, telles que la norme VDE 0106, la certification TÜV selon EN 61984, ainsi que les homologations UL508 et CSA22.2. Ces certifications attestent de sa qualité, de sa sécurité et de sa conformité aux standards les plus stricts du secteur industriel mondial. Cela le rend particulièrement adapté pour des installations où la fiabilité et la conformité réglementaire sont des impératifs absolus.
Données techniques détaillées
Spécifications électriques et physiques
| Type de montage | Rail DIN / fixation en surface |
| Nombre de broches | 8 broches |
| Type de bornes | Vis |
| Courant nominal | 10 A |
| Couleur | Noir |
| Dimensions (largeur x profondeur x hauteur) | 23 mm x 72 mm x 31 mm (0.90\ » x 2.83\ » x 1.22\ ») |
| Type de ferrules applicable | Bornes fourchues |
| Séries de relais compatibles | G3F, H3YN, MY2, MY2-GS |
| Normes et certifications | VDE 0106, TÜV EN 61984, UL508, CSA22.2 |
Compatibilité et accessoires associés
Le PYFZ-08-E est conçu pour être utilisé avec une large gamme de relais Omron, notamment les modèles MY2-GS-R disponibles avec différentes tensions de commande en courant alternatif et continu telles que 12 V, 24 V, 48 V, 110/120 V, et 220/240 V. Certains modèles disposent d’indicateurs mécaniques et/ou LED ainsi que de fonctions supplémentaires comme l’absorption de surtensions de bobine et un bouton de test verrouillable. Cette compatibilité étendue facilite son intégration dans des systèmes variés répondant à différents besoins d’automatisation.
Pour accompagner le socle, Omron propose également plusieurs accessoires qui améliorent l’installation et la sécurité du montage. Parmi ces accessoires figurent des rails DIN de différentes dimensions, des plaques de séparation pour bornes, ainsi que des clips de fixation spécifiques permettant de maintenir en place le socle et les relais montés. Cette gamme d’accessoires optimise la sécurité mécanique et électrique ainsi que la facilité d’entretien dans les armoires électriques.
Aspects d’installation et conformité réglementaire
Facilité d’installation et intégration
Le PYFZ-08-E est spécifiquement pensé pour une installation rapide et fiable dans un contexte professionnel. Son montage s’effectue sur rail DIN standard ou en fixation directe sur surface, offrant ainsi une souplesse plus grande aux intégrateurs et aux installateurs. La fonction « snap-in » permet de fixer le socle solidement le long d’une section continue de rail DIN, minimisant ainsi les risques de déplacement ou de désalignement. Cette caractéristique est particulièrement utile dans les environnements industriels exigeant une grande stabilité des composants durant les phases d’exploitation et de maintenance.
En complément, les connexions par bornes à vis assurent une fixation solide des conducteurs, évitant tout desserrage accidentel qui pourrait compromettre la sécurité électrique. La conception du socle facilite également l’identification et la gestion des connexions grâce à la disposition claire des 8 broches, simplifiant ainsi le câblage et les éventuelles opérations de diagnostic ou de modification.
Respect des normes et implications pour les applications industrielles
Le PYFZ-08-E est conforme aux principales normes en vigueur pour les composants électriques industriels, notamment VDE 0106, TÜV selon EN 61984, UL508 ainsi que CSA22.2. Cette conformité garantit que le socle répond aux exigences rigoureuses de sécurité, de performance électrique et de durabilité nécessaires dans les secteurs industriels les plus stricts. Les certifications sont un gage essentiel pour les décideurs et les ingénieurs qui doivent s’assurer que les composants choisis ne compromettent pas la fiabilité et la sécurité des systèmes automatisés.
De plus, le socle est conforme à la directive RoHS et aux exigences relatives aux phtalates, indiquant son alignement avec les préoccupations environnementales et de sécurité chimiques actuelles. Cette conformité facilite son utilisation dans des environnements soumis à des régulations strictes sur les substances dangereuses, un critère de plus en plus important dans les choix industriels et la gestion des chaînes d’approvisionnement.
