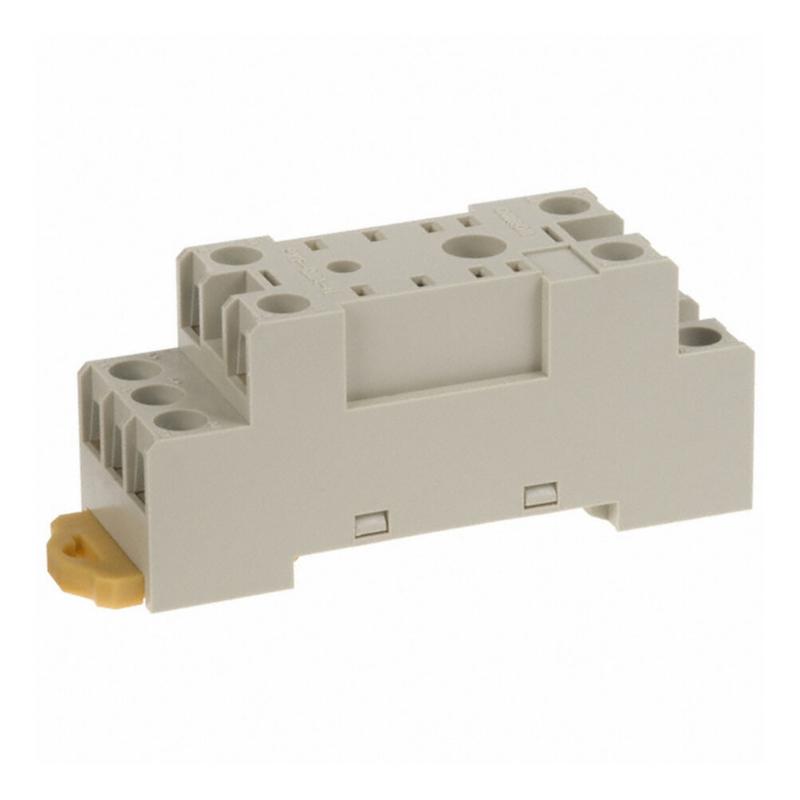

Présentation générale du socket relais PYF08A-N
Description et usage industriel
Le socket relais PYF08A-N d’Omron est un composant crucial pour les applications industrielles nécessitant une interface robuste et fiable entre relais et circuits de commande. Conçu pour accueillir des relais industriels standards, ce socket facilite la fixation et le remplacement des relais sans nécessiter de soudure, simplifiant ainsi la maintenance et les interventions sur site. Ce modèle est compatible notamment avec les relais plug-in 8 broches, offrant une solution pratique pour les systèmes d’automatisation. Sa conception permet une installation simple sur rail DIN ou en fixation directe sur une surface, ce qui offre une flexibilité d’intégration dans divers panneaux électriques industriels. La construction beige, robuste, et ses bornes à vis assurent une excellente connexion électrique, ainsi qu’une bonne tenue dans le temps, même en environnement industriel exigeant. Ce socket est adapté aux ingénieurs et techniciens qui recherchent une solution standardisée et efficace pour le montage des relais de puissance et de signal dans les applications de contrôle moteur, d’automatisation de process, et de commande industrielle.
Avantages spécifiques pour les professionnels
L’utilisation du socket relais PYF08A-N présente plusieurs bénéfices importants pour les professionnels du secteur industriel. Premièrement, la capacité à être monté sur rail DIN ou directement sur surface permet d’adapter facilement l’installation selon les contraintes mécaniques des armoires électriques. Deuxièmement, ses bornes à vis assurent une connexion fiable et sécurisée, compatible avec des fils massifs, dénudés, ainsi que des cosses à fourche ou rondes. Ce socket est ainsi parfaitement adapté aux besoins de maintenance rapide, réduisant les temps d’arrêt et facilitant les interventions sur le terrain. En outre, la compatibilité avec une large gamme de relais Omron (notamment les séries MY2, MY2-GS, MY2K) offre une polyvalence qui limite la nécessité de multiples références dans le stockage des composants. Cette standardisation permet aux décideurs industriels de rationaliser leur gestion des stocks tout en garantissant une installation conforme aux normes IEC/VDE. Enfin, la qualité de fabrication Omron apporte la garantie de performances constantes dans des environnements industriels divers, ce qui est primordial pour les installations critiques et les systèmes automatisés.
Données techniques détaillées
Caractéristiques mécaniques et électrique
Le socket relais PYF08A-N se caractérise par une structure compacte et fonctionnelle. Sa largeur de 22 mm, sa hauteur de 73 mm et sa profondeur de 30 mm en font un composant adapté aux espaces restreints. Le boîtier est de couleur beige, ce qui facilite son identification dans les armoires électriques. Le montage peut se faire soit sur rail DIN standard, soit en fixation directe par vis, offrant ainsi une grande flexibilité d’installation. Les bornes sont à vis, compatibles avec différents types de fils (solides, multibrins, avec embouts ferrules), assurant une connexion électrique optimale et sécurisée. La fixation comprend un clip pour un maintien fiable du relais inséré.
Tableau technique récapitulatif
| Type de produit | Socket relais plug-in 8 broches |
| Applications relais compatibles | MY2, MY2-GS, MY2K |
| Méthode de montage | Rail DIN ou fixation par vis |
| Type de terminal | Borne à vis |
| Dimensions (L x H x P) | 22 mm x 73 mm x 30 mm |
| Couleur | Beige |
| Type de fils acceptés | Fils solides, fils multibrins, ferrules (cosses fourche et rondes) |
| Consignes de sécurité | Conforme aux normes IEC/VDE |
Compatibilité et accessoires associés
Gamme de relais compatibles
Le socket PYF08A-N est conçu pour être utilisé avec une large gamme de relais Omron de type plug-in 8 broches, couvrant notamment les modèles MY2, MY2-GS et MY2K. Ces relais sont généralement de type double inverseur (DPDT) avec une capacité de commutation jusqu’à 10 A, adaptés pour pilotage de charges diverses dans les environnements industriels. Certains relais compatibles possèdent des fonctionnalités avancées telles que des indicateurs mécaniques ou LED, un bouton de test verrouillable, et des dispositifs d’absorption des surtensions, augmentant la sécurité et la facilité d’utilisation. Cette compatibilité étendue permet d’adresser un grand nombre d’applications sans changer de socket, ce qui est un avantage notable pour les ingénieurs qui doivent concevoir des systèmes modulaires et adaptables.
Accessoires et options complémentaires
Pour compléter l’installation du socket PYF08A-N, Omron propose plusieurs accessoires qui facilitent le montage et la sécurisation des composants dans les armoires électriques. Parmi ces accessoires, on retrouve différentes tailles de rails DIN (1 mètre, 500 mm), des plaques de séparation pour organiser les blocs de bornes, des plaques de fixation de fin de rail, ainsi que des clips spécifiques pour timer et sockets qui améliorent la stabilité mécanique. Ces accessoires permettent non seulement d’assurer une fixation fiable dans des environnements soumis aux vibrations, mais aussi d’optimiser l’organisation et la modularité des ensembles électriques. Pour les projets d’envergure, la possibilité d’utiliser ces accessoires standardisés garantit ainsi une installation propre, sécurisée et conforme aux exigences industrielles modernes.
