Présentation générale du produit PYF-08-PU
Caractéristiques et fonction principale

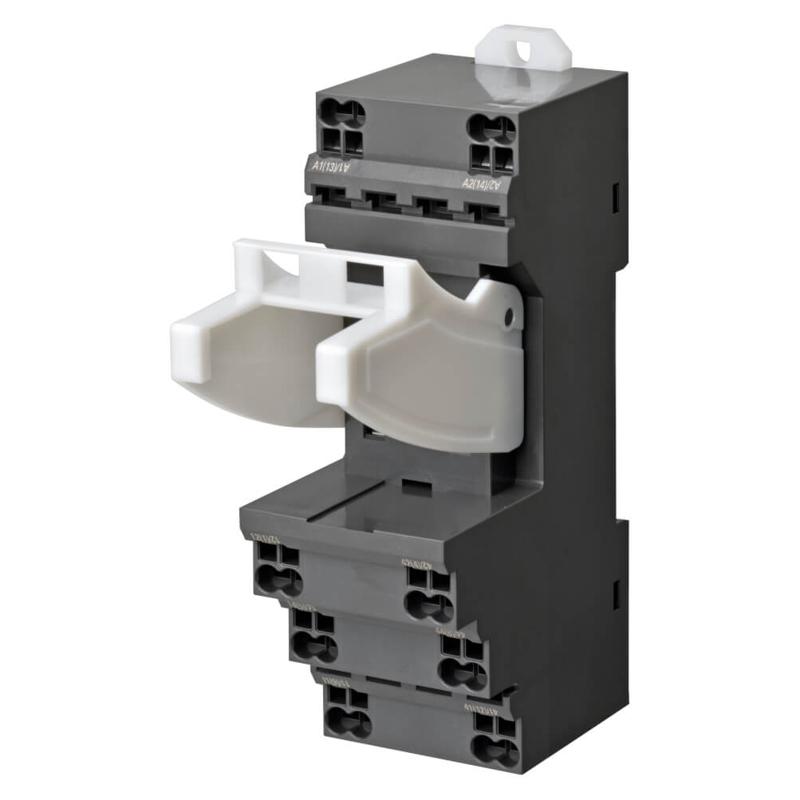

Le PYF-08-PU est un socle de relais conçu par Omron, idéal pour les environnements industriels exigeants. Ce socle est compatible avec les relais de la famille MY2, notamment les relais à usage multiple MY2 et MY2-GS. Spécifiquement pensé pour une utilisation sur rail DIN ou pour montage en surface, ce modèle facilite une intégration efficace dans les armoires électriques grâce à ses dimensions compactes de 31 mm de largeur, 90 mm de hauteur et 67,5 mm de profondeur. Il est muni de bornes de connexion de type push-in, une technologie \ »Push-In Plus\ » qui permet une connexion rapide et sans outil des fils, optimisant ainsi le temps d’installation et la fiabilité des connexions.
Le socle PYF-08-PU se distingue par la présence d’un levier de libération qui maintient solidement le relais en place tout en permettant une extraction aisée lors des opérations de maintenance, sans outils supplémentaires. Pesant seulement 80 grammes, il est léger et facile à manipuler, contribuant à la réduction de la charge mécanique lors de son installation. Sa couleur noire standard facilite son identification dans les panneaux électriques. De plus, ce socle est conçu pour offrir une tenue mécanique robuste ainsi qu’une isolation électrique capable de résister à des tensions de claquage allant jusqu’à 2 kV AC, garantissant une sécurité optimale dans des conditions d’utilisation sévères.
Compatibilité et avantages d’usage
Le PYF-08-PU est compatible avec une large gamme de relais Omron de la série MY, y compris des modèles dotés d’indicateurs mécaniques et LED, ainsi que des relais à absorption de surtension de bobine. Cette compatibilité étendue en fait une solution polyvalente adaptée à divers usages industriels. Le socle est équipé de clips de fixation doubles qui assurent une fixation sûre et rapide sur les rails DIN sans nécessiter d’outils, un avantage important pour une installation rapide et sûre sur le terrain.
Ce socle supporte un courant nominal maximal de 10 ampères, ce qui le rend adapté aux applications électriques légères à moyennes. Sa plage de température d’utilisation s’étend de -40 °C à +70 °C, démontrant sa capacité à fonctionner efficacement même dans des environnements avec des conditions climatiques extrêmes. Ce facteur est essentiel pour les professionnels cherchant un équipement fiable dans des secteurs variés tels que l’automatisation industrielle, le transport, ou les systèmes de traitement de l’eau.
Données techniques détaillées du PYF-08-PU
Dimensions et caractéristiques physiques
Le PYF-08-PU présente des dimensions compactes facilitant son intégration dans de nombreux dispositifs industriels. Sa largeur de 31 mm, sa hauteur de 90 mm et sa profondeur de 67,5 mm permettent une gestion optimale de l’espace dans les panneaux électriques où le gain de place est souvent crucial. Malgré sa taille réduite, ce socle maintient une robustesse mécanique digne des standards industriels d’Omron.
La structure est conçue en noir, ce qui est classique pour de nombreux composants électriques, permettant une harmonisation visuelle dans les environnements industriels et un repérage facile du socle parmi d’autres équipements. Le poids léger de 80 grammes contribue à une manipulation aisée sans compromettre la stabilité une fois installé.
Tableau des spécifications techniques
| Caractéristique | Détail |
|---|---|
| Famille de produits compatible | MY2, MY2-GS |
| Méthode de montage | Rail DIN / fixation par vis |
| Type de borne | Push-in Plus |
| Largeur | 31 mm |
| Hauteur | 90 mm |
| Profondeur | 67,5 mm |
| Couleur | Noir |
| Courant nominal maximal | 10 A |
| Tension maximale recommandée | 250 V AC |
| Plage de température de fonctionnement | -40 °C à +70 °C |
| Poids | 80 g |
| Résistance aux chocs électriques (tension de claquage) | 2 kV AC |
Utilisation et contexte industriel du PYF-08-PU
Secteurs d’application et environnement d’utilisation
Le PYF-08-PU est conçu pour répondre aux besoins des professionnels dans divers secteurs industriels. Sa robustesse et sa fiabilité le rendent parfaitement adapté pour les environnements où la stabilité des signaux électriques est une priorité. Il est largement utilisé dans les industries de l’automatisation, y compris les systèmes de contrôle de machines, les installations de traitement de l’eau, ou les applications de transport.
Sa capacité à fonctionner dans une large plage de températures (-40 à +70 °C) et son système de fixation sécurisé sur rail DIN confèrent à ce socle une grande résilience face aux conditions difficiles que l’on peut rencontrer sur site. Par conséquent, il est particulièrement apprécié dans les chaînes de production et les infrastructures nécessitant une maintenance minimisée et une disponibilité opérationnelle maximale.
Avantages techniques pour les ingénieurs et installateurs
Pour les ingénieurs et installateurs, le PYF-08-PU offre des avantages significatifs grâce à sa technologie de connexion push-in, qui élimine le besoin d’outils spécifiques pour le montage des câbles, réduisant ainsi le temps d’installation et les erreurs potentielles liées aux connexions. La présence d’un levier de libération facilite le changement rapide des relais sans endommager les câbles ou le socle lui-même, ce qui améliore l’efficacité des opérations de maintenance dans les infrastructures complexes.
De plus, ses dimensions compactes permettent son intégration dans des environnements où l’espace est restreint, sans sacrifier la facilité d’accès ou la clarté de câblage. Les clips de fixation double assurent une fixation fiable sur le rail DIN, garantissant une sécurité mécanique indispensable dans les applications industrielles soumises aux vibrations ou à des mouvements fréquents. Ainsi, le PYF-08-PU se positionne comme une solution technique robuste, pratique et polyvalente, répondant aux besoins des professionnels les plus exigeants.
