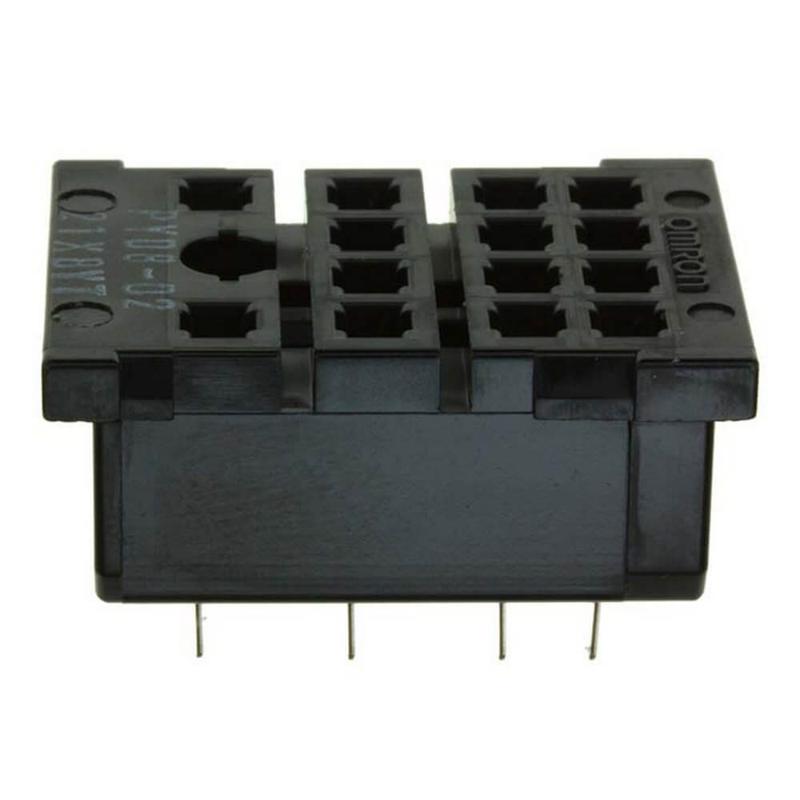

Présentation générale du produit PY08-02
Description fonctionnelle du PY08-02
Le PY08-02 est une base de connexion de relais à connexion arrière conçue par Omron. Destinée aux professionnels de l’industrie, elle permet de fixer et connecter de manière fiable des relais série MY2, notamment les modèles MY2IN, MY2IN1, MY2IN1-D2, MY2IN-CR, MY2IN-D2, MY2N, MY2N1, MY2N1-D2, MY2N-CR et MY2N-D2. Son format compact adapté au montage sur rail DIN facilite son intégration dans les armoires de contrôle, assurant une organisation propre et un accès aisé dans les installations industrielles exigeantes. De plus, cette base est munie de terminaux à soudure PCB adaptés aux conceptions de circuits imprimés, permettant ainsi une liaison sécurisée et durable avec les composants électroniques et facilitant la maintenance et les modifications éventuelles.
Contexte industriel et utilité du PY08-02
Le PY08-02 répond aux besoins des ingénieurs et installateurs dans divers secteurs industriels où la fiabilité des connexions relayées est cruciale. Employé pour les tâches de contrôle de séquence et d’interrupteur de puissance dans des systèmes automatisés, il joue un rôle fondamental dans la transmission des commandes électriques. La conception robuste de cette base assure une conductivité stable et une résistance mécanique adaptée à des environnements industriels parfois sévères. Avec sa capacité à gérer des charges électriques importantes, elle sert de lien essentiel entre les relais et les circuits électroniques, garantissant ainsi la sécurité et la performance des systèmes d’automatisation et de commande. Son utilisation contribue à améliorer la modularité et la flexibilité des installations électriques, tout en facilitant leur extension ou modification.
Données techniques détaillées du PY08-02
Caractéristiques électriques et mécaniques
La base PY08-02 est conçue pour supporter une tension maximale de 250 V AC, ce qui la rend adaptée à la majorité des applications industrielles standards. Elle accepte un courant nominal de 7 A, permettant de gérer efficacement les charges électriques sans risque de surcharge ou de défaillance. Cette capacité la rend donc compatible avec des relais puissants de la série MY2. Le nombre total de contacts est de 14, assurant une connectivité complète avec les relais supportés. Le mode de montage est un standard rail DIN, qui facilite une installation rapide, sécurisée et normalisée dans les armoires électriques. La connexion s’effectue par des terminaux à souder sur circuits imprimés, assurant ainsi une liaison électrique solide et fiable.
Tableau des spécifications techniques
| Caractéristique | Spécification |
|---|---|
| Marque | Omron |
| Tension maximale | 250 V AC |
| Courant nominal | 7 A |
| Nombre de contacts | 14 |
| Type de montage | Rail DIN |
| Compatibilité relais | Série MY2 (MY2IN, MY2IN1, MY2IN1-D2, MY2IN-CR, MY2IN-D2, MY2N, MY2N1, MY2N1-D2, MY2N-CR, MY2N-D2) |
| Type de connexion | Terminals souder sur PCB, connexion arrière |
| Certifications | CE, VDE, CSA, UL, LR |
Applications et avantages du PY08-02 dans les environnements industriels
Domaines d’utilisation typiques
La base PY08-02 est largement employée dans les systèmes d’automatisation industrielle et les panneaux de commande. Elle est utilisée pour connecter et fixer solidement les relais de la série MY2 dans des applications telles que le contrôle de séquences, la commutation de puissance et les dispositifs de commande électriques. Sa compatibilité avec plusieurs modèles de relais en fait une solution polyvalente dans l’industrie de l’automatisation. Elle s’inscrit parfaitement dans des projets nécessitant une fiabilité élevée et une maintenance facilitée, notamment dans les secteurs de la production, du transport, de la distribution électrique et de la gestion des infrastructures.
Avantages techniques et opérationnels pour les professionnels
L’usage du PY08-02 garantit plusieurs bénéfices importants pour les ingénieurs et techniciens. Sa construction robuste et certifiée conforme aux normes industrielles internationales assure une sécurité électrique optimale. Le montage sur rail DIN permet une installation rapide, simplifiant ainsi la mise en service et les interventions ultérieures dans les armoires électriques. De plus, la conception à connexion arrière optimise la gestion des câblages, réduisant les encombrements et facilitant les diagnostics. Enfin, l’absence de matériaux nocifs comme le cadmium dans les contacts témoigne d’un engagement pour une fabrication respectueuse de l’environnement, ce qui est un atout dans les démarches de responsabilité sociale des entreprises industrielles.
