Présentation générale du NX102-1200
Description du produit et contexte d’usage

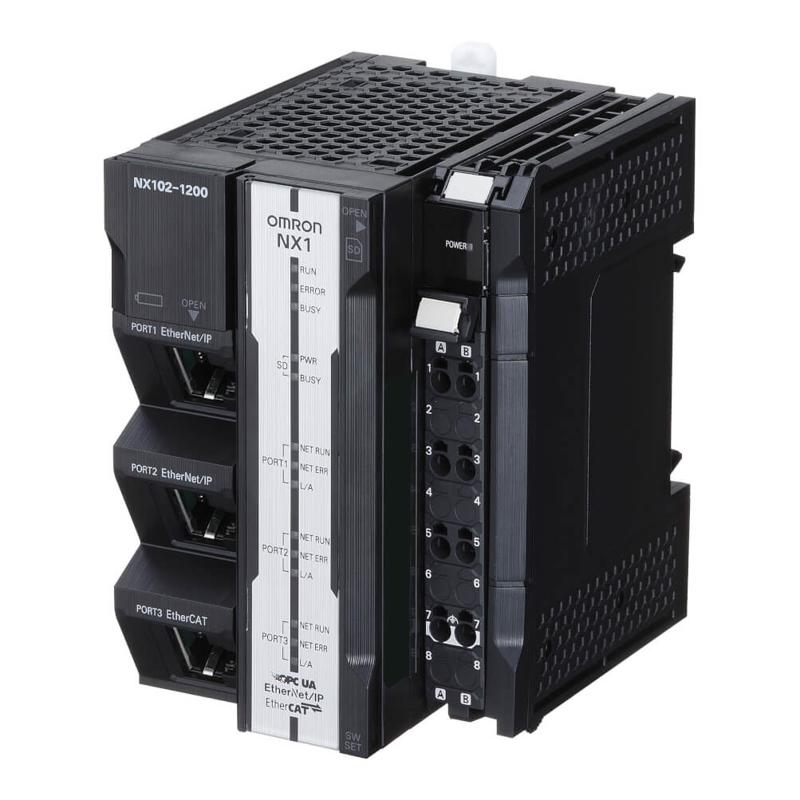

Le NX102-1200 est une unité centrale CPU de la série NX1 développée par Omron, qui s’inscrit dans la gamme des contrôleurs d’automatisation machine (Machine Automation Controllers). Cette unité est conçue pour servir de cœur de contrôle dans des architectures d’automatisation industrielle avancées, notamment au sein des systèmes modulaires Sysmac. Elle est particulièrement destinée à un usage professionnel, adapté aux environnements industriels exigeants où la performance, la modularité et la connectivité sont cruciales. Grâce à sa conception compacte, le NX102-1200 intègre une mémoire programme élevée ainsi qu’une mémoire de variables importante, offrant une capacité de traitement et d’exécution optimale pour des applications complexes incluant le contrôle de mouvement et la synchronisation d’axes multiples.
Avantages technologiques et intégration système
L’unité CPU NX102-1200 se distingue par sa capacité à intégrer et gérer efficacement jusqu’à 64 nœuds EtherCAT, avec un support simultané pour 8 axes synchrones et 4 axes point-à-point (PTP). Elle possède deux ports Ethernet permettant la communication via des protocoles standards de l’industrie tels que OPC-UA et EtherNet/IP, assurant une interconnexion facile et sécurisée avec d’autres équipements et systèmes de supervision. Cette unité CPU offre également une haute vitesse d’exécution avec un cycle de tâche principal de 1 ms, garantissant des performances inégalées pour le contrôle de séquences et la gestion de processus haute fréquence. Son intégration dans une architecture modulaire NX1 permet de bénéficier de diverses unités d’extension I/O, ainsi que d’une large gamme d’unités spécialisées pour répondre à des besoins spécifiques comme la sécurité, l’interface utilisateur et la gestion de capteurs avancés. L’ensemble constitue une plateforme puissante et flexible, idéale pour les ingénieurs systèmes et intégrateurs souhaitant déployer des solutions d’automatisation haut de gamme.
Données techniques du NX102-1200
Caractéristiques principales
Le NX102-1200 se caractérise par une architecture robuste et performante adaptée aux applications industrielles nécessitant un contrôle précis et fiable. La mémoire programme de 5 Mo combinée à une mémoire pour variables de 33,5 Mo permet de gérer de grands programmes et une importante quantité de données opérationnelles, assurant ainsi une gestion dynamique des processus complexes. La communication via EtherCAT est native, ce qui facilite la connexion à un réseau étendu d’appareils et capteurs, et permet une synchronisation efficace des différents axes de contrôle. Deux ports Ethernet intégrés supportant OPC-UA et EtherNet/IP renforcent la capacité d’intégration dans les architectures réseau modernes.
Tableau récapitulatif des spécifications
| Fonctionnalité du contrôleur | Contrôle de mouvement, OPC-UA, Contrôle de position, Contrôle séquentiel |
| Nombre maximal d’axes synchrones | 8 |
| Nombre maximal d’axes point-à-point (PTP) | 4 |
| Nombre maximal d’axes virtuels inclus | 15 |
| Temps de cycle principal | 1 ms |
| Mémoire programme | 5 MB |
| Mémoire variables | 33,5 MB |
| Ports de communication | Maître EtherCAT, EtherNet/IP, Ethernet TCP/IP |
| Options de communication | Serial RS-232C, Serial RS-422, Serial RS-485 |
| Nombre maximal de nœuds E/S distants | 64 |
| Système E/S | Bus E/S NX |
| Nombre maximal d’unités d’extension | 32 |
| Dimensions (H x L x P) | 100 mm x 66 mm x 100 mm |
| Poids | 470 g |
Applications et compatibilités du NX102-1200
Secteurs et cas d’usage industriels
Le NX102-1200 est conçu pour répondre aux exigences variées des secteurs industriels les plus avancés, tels que l’automobile, l’emballage, l’agroalimentaire, la pharmaceutique, et toute industrie nécessitant un contrôle précis et efficace des machines automatisées. Sa capacité à gérer jusqu’à 8 axes synchrones avec un temps de cycle court lui permet de piloter des systèmes multi-axes complexes, y compris des robots et des machines de production nécessitant une coordination précise des mouvements. Son intégration via des protocoles standards comme OPC-UA et EtherNet/IP facilite également les architectures de contrôle modernes basées sur l’Industrial Internet of Things (IIoT) et les systèmes de supervision SCADA. De plus, la modularité de la série NX1 permet une adaptation optimale à chaque application grâce à une large gamme d’unités I/O et modules d’interface compatibles.
Compatibilité et options d’extension
Le NX102-1200 s’inscrit dans un écosystème complet de composants modulaires, incluant des unités d’entrée/sortie digitales et analogiques, des unités de sécurité, des modules pour la gestion de capteurs spécifiques, ainsi que des unités maîtres IO-Link. Ces extensions sont connectées via le système de bus NX, offrant une grande flexibilité pour augmenter les capacités fonctionnelles du contrôleur en fonction des besoins des applications. La prise en charge native de l’EtherCAT permet une communication à haute vitesse fiable avec un grand nombre de nœuds esclaves dans un réseau distribué, favorisant ainsi des architectures évolutives et robustes. Grâce à ces caractéristiques, les ingénieurs et intégrateurs disposent d’un contrôleur capable de s’adapter précisément à leur cahier des charges industriel, tout en assurant une intégration cohérente avec les standards industriels actuels.
