Présentation générale du relais MYQ4Z
Caractéristiques principales du MYQ4Z

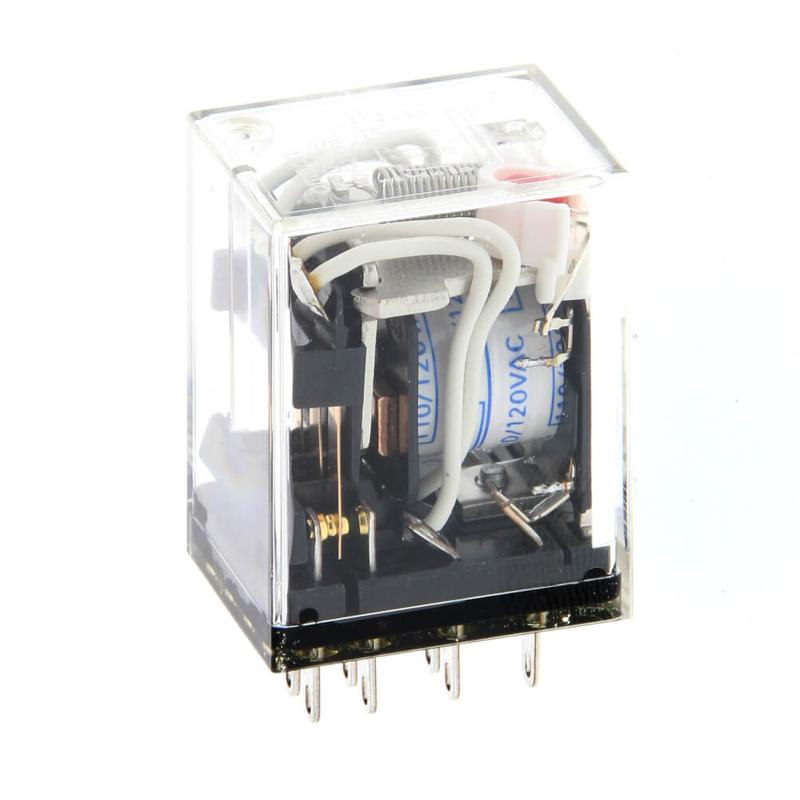

Le relais MYQ4Z est un relais miniature de puissance conçu et fabriqué par Omron, reconnu pour ses solutions fiables en automatisation industrielle. Ce relais est conçu pour des applications de commande et de commutation électrique en environnement industriel. Il se distingue par sa configuration 4PDT (quatre pôles à double contact inversé), offrant une grande flexibilité de commutation. Le relais est doté de contacts bifurqués en alliage argent plaqué or, garantissant une excellente conduction électrique et une faible résistance de contact, essentielle pour les applications nécessitant une haute fiabilité.
Sa structure encapsulée en plastique assure une protection accrue contre les contaminants comme la poussière et l’humidité, ce qui prolonge la durée de vie du composant en environnements industriels difficiles. Le MYQ4Z est équipé de bornes enfichables facilitant son installation et sa maintenance, avec une compatibilité avec plusieurs types de socles standards. Sa taille miniature permet une intégration aisée dans des installations avec un encombrement limité, répondant ainsi aux contraintes d’intégration des systèmes industriels modernes.
Applications et scénario d’utilisation
Le relais MYQ4Z est adapté aux environnements industriels requérant un contrôle fiable et précis de circuits électriques multiples. Grâce à ses contacts 4PDT, il peut gérer simultanément quatre circuits indépendants, ce qui est idéal pour des systèmes de commande complexes dans l’automatisation, y compris les équipements de production, les dispositifs de contrôle de processus, et les systèmes de commande de machines. Ce relais convient aussi bien pour le contrôle de charges résistives que pour des charges inductives grâce à ses caractéristiques électriques adaptées.
Son usage dans des applications nécessitant un montage sur socle permet une installation standardisée et modulable dans les armoires électriques. Il est particulièrement apprécié dans les secteurs avec des exigences fortes en termes de sécurité, de durabilité, et de performance, tels que l’industrie automobile, l’automatisation des bâtiments, ou encore la gestion énergétique industrielle. Le relais MYQ4Z assure ainsi une solution fiable pour des ingénieurs, installateurs, et décideurs souhaitant optimiser leur infrastructure électrique industrielle.
Données techniques du relais MYQ4Z
Spécifications électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Type de relais | Miniature Power Relay, 4PDT (4 Form C), non verrouillable |
| Tension nominale de la bobine | 24 VDC (version DC) ou 200/220 VAC (version AC) |
| Courant de bobine | 36.9 mA (à 24 VDC) |
| Résistance de la bobine | 650 Ω |
| Forme des contacts | 4 pôles double contact inversé (4PDT) |
| Matériau des contacts | Alliage argent (Ag) plaqué or (Au) |
| Courant de contact | 1 A (résistif), 0.5 A (inductif) |
| Tension maximale de commutation | 250 VAC, 125 VDC maximum |
| Puissance de commutation maximale | 220 VA (charge résistive), 110 VA (charge inductive) |
| Temps de commutation (opération/relâchement) | 20 ms max. |
| Structure des bornes | Bornes de type enfichables |
| Protection | Plastique scellé |
| Fréquence de fonctionnement maximale | 18 000 cycles mécaniques/heure, 1 800 cycles électriques/heure |
| Température de fonctionnement | -55 °C à +60 °C |
| Poids | Environ 35 g |
Ces données techniques assurent que le relais MYQ4Z peut être déployé dans des environnements industriels exigeants, offrant une grande endurance mécanique et électrique avec une haute résistance aux chocs et vibrations, selon les normes industrielles en vigueur.
Compatibilité et options de montage
Le MYQ4Z est conçu pour être installé sur un socle compatible avec plusieurs options disponibles, notamment les modèles PYF14S, PYF14T, PYF-14-PU, PYF-14-PU-L, PYFZ-14, PYFZ-14-E, PY14, PY14-Y1, PY14QN, PY14QN2, PY14QN-Y1 et PY14QN2-Y1. Cette compatibilité avec un large éventail de socles standard facilite la flexibilité d’intégration dans divers panneaux de contrôle et armoires électriques.
Ce relais est particulièrement adaptable aux systèmes nécessitant une fixation sur rails DIN ou une fixation en surface grâce aux socles dédiés qui proposent des options de bornes à vis, sans vis ou à poussoir. Cette modularité de montage permet de répondre aux contraintes spécifiques d’installations industrielles variées, simplifiant les opérations d’installation et de remplacement du relais.
Atouts fonctionnels et environnementaux du MYQ4Z
Performances et fiabilité technique
Le relais MYQ4Z se distingue par une fiabilité élevée due à ses propriétés techniques avancées. Son faible coefficient de résistance de contact (50 mΩ maximum) contribue à une efficacité de commutation optimale et à une faible perte énergétique. Son temps d’opération rapide (20 ms maximum) garantit une réponse efficace dans les systèmes automatisés. La résistance d’isolation élevée (100 MΩ minimum entre la bobine et les contacts) et la haute tenue diélectrique (jusqu’à 1500 VAC) assurent une excellente isolation électrique, essentielle pour la sécurité et la longévité des équipements.
De plus, le relais dispose d’une endurance mécanique de plus de 5 millions de cycles et d’une endurance électrique de 100,000 cycles sous charge nominale, assurant un fonctionnement durable et fiable dans des applications critiques. Sa conception scellée en plastique le protège contre la poussière et l’humidité, augmentant sa robustesse dans des environnements industriels sévères. Ses résistances aux chocs et vibrations sont également optimisées pour minimiser les dysfonctionnements en conditions industrielles difficiles.
Impacts environnementaux et conditions d’opération
Le MYQ4Z est conçu pour fonctionner dans une large gamme de températures allant de -55 °C à 60 °C sans condensation ni gel, ce qui le rend adapté à diverses conditions climatiques. L’humidité relative de fonctionnement est comprise entre 5% et 85%, un standard permettant une exploitation dans de nombreuses zones industrielles.
La conception de ce relais répond aux normes industrielles réglementaires en termes de sécurité électrique et d’environnement, notamment avec des certifications telles que CSA et UR. Le plastique scellé qui enveloppe le relais contribue à sa protection environnementale, prolongeant sa durée de vie et réduisant les besoins en interventions. Le relais répond ainsi aux attentes des professionnels cherchant à associer performances techniques et robustesse environnementale dans leurs systèmes de contrôle industriel.
