Présentation du relais MYQ4Z-02
Description générale et applications industrielles

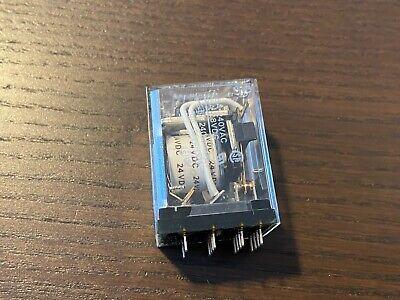

Le relais MYQ4Z-02 est un relais miniature de puissance proposé par Omron, un leader reconnu dans le domaine des composants électroniques industriels. Conçu pour répondre aux exigences des environnements industriels, ce relais se caractérise par une construction scellée en plastique qui assure une protection efficace contre la poussière et autres contaminants, augmentant ainsi la fiabilité de son fonctionnement. Ce relais dispose de quatre pôles à contacts bifurqués (4PDT), ce qui signifie qu’il peut piloter plusieurs circuits indépendants simultanément. Sa conception inclut des relais à bobine de 24 V DC avec des sorties adaptées pour montage sur circuit imprimé, optimisant ainsi son intégration dans des tableaux de contrôle automatisés.
Destiné aux ingénieurs, installateurs et décideurs industriels, le MYQ4Z-02 trouve son utilité dans de multiples applications, notamment dans les systèmes d’automatisation, les dispositifs de contrôle de processus et les équipements nécessitant des relais de commande fiables et durables. Sa conception à contacts bifurqués permet de garantir une meilleure connectivité électrique, essentielle dans des applications où la continuité et la sécurité des circuits sont primordiales. Grâce à son format miniature, il facilite la conception de systèmes compacts tout en offrant des performances solides dans des environnements industriels exigeants.
Les avantages techniques pour les professionnels
Les caractéristiques techniques du relais MYQ4Z-02 témoignent de son adaptation aux besoins professionnels. Le relais est équipé de contacts plaqués or et argent, matériaux choisis pour leur excellente conductivité et résistance à la corrosion, assurant une longue durée de vie et une grande fiabilité du contact électrique. La bobine, alimentée en 24 V DC avec une consommation modérée d’environ 36,9 mA, permet une activation efficace tout en limitant la consommation d’énergie.
Ce relais se distingue aussi par sa capacité à commuter plusieurs types de charges, incluant des charges résistives et inductives, avec une tension maximale de 250 V AC et 125 V DC et un courant maximum de 1 A. Ce niveau de performance est idéal pour des applications variées dans l’industrie, allant du pilotage de petits moteurs à la commutation de signaux. De plus, l’isolation élevée entre bobine et contacts garantit une sécurité électrique renforcée. Ces atouts en font un composant fiable pour les installations industrielles soumises à des conditions parfois sévères.
Données techniques détaillées du MYQ4Z-02
Caractéristiques électriques et mécaniques
| Caractéristique | Valeur | Description |
|---|---|---|
| Tension de bobine | 24 V DC | Tension d’alimentation de la bobine |
| Courant de bobine | 36,9 mA | Consommation électrique à la bobine |
| Résistance de bobine | 650 Ω | Résistance interne de la bobine |
| Forme de contact | 4PDT (quatre pôles double inverseur) | Configuration des contacts permettant de commuter quatre circuits indépendants |
| Capacité de contact | 1 A à 220 V AC (résistif), 0,5 A inductif | Capacité maximale du courant commuté |
| Méthode de contact | Bifurqué | Type de contact assurant une meilleure connexion |
| Matériau de contact | Plaqué or et argent | Matériaux garantissant durabilité et conductivité |
| Structure de bornes | Bornes pour montage sur circuit imprimé (PCB) | Optimisation pour intégration facile dans des cartes électroniques |
| Temps de fonctionnement | 20 ms max. | Délai maximal de fermeture du contact après activation |
| Temps de relâchement | 20 ms max. | Délai maximal pour l’ouverture du contact après désactivation |
| Température d’utilisation | -55°C à +60°C | Plage de température de fonctionnement sans condensation ou gel |
| Résistance d’isolement | 100 MΩ minimum (à 500 V DC) | Résistance entre bobine et contacts, assurant sécurité électrique |
| Force diélectrique | 1500 VAC entre bobine et contacts (1 min) | Capacité à résister à de hautes tensions sans défaillance |
| Fréquence d’opération maximale | 18000 cycles par heure (mécanique), 1800 cycles par heure (chargée) | Nombre maximal d’opérations sans dégradation accélérée |
| Poids | Environ 35 g | Masse indicative pour gestion des contraintes mécaniques |
Performances et fiabilité
Le MYQ4Z-02 garantit une fiabilité élevée grâce à sa construction scellée en plastique, qui protège les composants internes des environnements poussiéreux et des projections. Son endurance mécanique est estimée à un minimum de 5 millions d’opérations, tandis que l’endurance électrique atteint 100 000 opérations sous charge nominale, ce qui témoigne de sa robustesse dans des applications exigeantes. Ce relais offre également une excellente résistance aux vibrations et aux chocs, avec des tolérances définies pour des vibrations de 10 à 55 Hz et des chocs jusqu’à 1000 m/s² pour la destruction.
Le faible taux de défaillance du relais est un critère clé pour les installations critiques. Les ingénieurs apprécieront la résistance d’isolement élevée et la force diélectrique garantie, qui assurent la sécurité et la protection des circuits pilotés. De plus, les matériaux de contact de haute qualité (plaqué or et argent) préviennent la corrosion et assurent une conduction optimale, ce qui réduit les risques de défaillance lors d’opérations répétées. L’ensemble de ces performances techniques fait du MYQ4Z-02 un relais adapté aux installations industrielles modernes, où fiabilité et durabilité sont primordiales.
Intégration et utilisations pratiques
Méthodes d’intégration et compatibilité
Le relais MYQ4Z-02 est conçu pour une intégration facile dans les systèmes électroniques via ses bornes adaptées au montage sur circuit imprimé. Ce type de connexion permet une installation compacte et sécurisée, facilitant la conception de cartes de contrôle industrielles modernes. Le relais se connecte ainsi directement sur PCB, simplifiant le câblage et réduisant l’encombrement, un atout précieux pour les environnements où l’espace est limité.
Cette compatibilité avec les circuits imprimés et la taille miniature du relais permettent de l’utiliser dans divers dispositifs industriels, qu’il s’agisse d’automatismes pour lignes de production, de systèmes de commande pour machines-outils ou d’équipements de contrôle énergétique. Son fonctionnement à 24 V DC est standard dans de nombreux systèmes industriels, assurant une intégration sans contrainte au sein d’architectures électriques déjà existantes. Les ingénieurs et intégrateurs bénéficieront ainsi d’un produit à la fois performant et facilement implémentable.
Possibilités d’application et champs d’usage
Dans le secteur industriel, le relais MYQ4Z-02 trouve sa place dans des applications variées grâce à ses caractéristiques polyvalentes. Il convient aussi bien aux automatismes simples qu’aux systèmes plus sophistiqués nécessitant une commutation précise de plusieurs circuits indépendants. La configuration 4PDT permet notamment de gérer différents signaux simultanément, en garantissant isolation et fiabilité dans la commande des charges.
Les domaines d’application typiques incluent la commande de moteurs faibles puissance, la gestion de signaux de capteurs, ainsi que le pilotage de systèmes électriques et électroniques nécessitant un relais compact et robuste. Son enveloppe scellée protège le mécanisme interne contre les environnements industriels agressifs, ce qui le rend adapté aux secteurs comme l’automobile, la robotique, l’équipement industriel automatisé ou encore les installations de traitement d’énergie. Ainsi, le MYQ4Z-02 offre aux décideurs industriels une solution fiable pour optimiser la performance et la sécurité des installations électriques et électroniques.
