Présentation générale du relais MY4H
Conception et caractéristiques principales

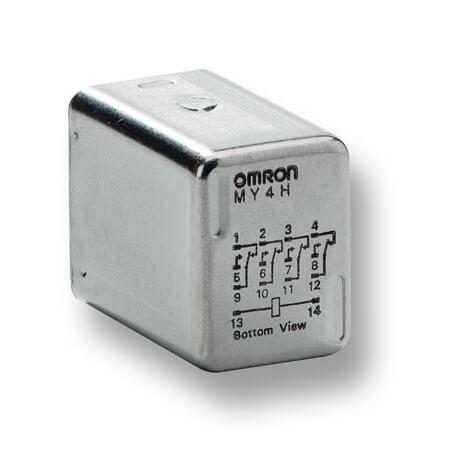

Le relais MY4H d’Omron est une solution miniature de puissance conçue pour les applications industrielles exigeantes. Ce relais est hermétiquement scellé, garantissant une protection optimale contre l’environnement et une fiabilité accrue dans les environnements difficiles. Il présente une configuration à 4 pôles avec une forme de contact 4PDT (4 circuits à changement de contact), permettant de contrôler plusieurs circuits avec un seul composant. La conception intègre des contacts en argent avec un plaquage or, ce qui optimise la conductivité électrique et prolonge la durée de vie du relais. De plus, le relais MY4H est équipé de bornes enfichables, ce qui facilite son installation et sa maintenance dans les panneaux de contrôle industriels. Son design compact, combiné à sa robustesse, le rend adapté à une grande variété d’applications industrielles nécessitant une commutation fiable et précise de charges électriques.
Applications industrielles typiques
Le relais MY4H est particulièrement adapté aux systèmes d’automatisation industrielle et aux équipements nécessitant une gestion complexe des circuits électriques. Ses multiples contacts permettent de piloter plusieurs fonctions électriques simultanément, ce qui est essentiel dans les installations industrielles où la précision et la fiabilité sont des exigences clés. Ce relais trouve sa place dans les panneaux de commande, les systèmes HVAC, ainsi que dans les équipements de machines industrielles où la commutation sûre de charges résistives et inductives est nécessaire. La qualité de ses matériaux et sa conception scellée garantissent une performance stable même dans des conditions de choc, de vibrations et de variations de température, répondant ainsi aux exigences des environnements industriels rigoureux.
Données techniques détaillées du MY4H
Caractéristiques électriques et mécaniques
Le relais MY4H fonctionne avec une bobine en courant continu (DC) à 24 V, consommant une puissance approximative de 0,9 W, avec une résistance de bobine de 650 Ω. Il est capable de commuter des charges électriques jusqu’à 3 A sous 110 VAC en charge résistive et 0,8 A en charge inductive avec un facteur de puissance cosφ de 0,4. En courant continu, il supporte jusqu’à 3 A en charge résistive et 1,5 A en charge inductive (L/R = 7 ms). La tension maximale appliquée sur les contacts peut aller jusqu’à 125 VAC ou 125 VDC. Les temps d’opération et de réinitialisation maximum sont tous deux de 20 ms, assurant une réponse rapide dans les circuits de commande.
Spécifications de durabilité et environnementales
Le relais MY4H offre une endurance mécanique remarquable de 50 millions d’opérations minimum et une endurance électrique d’au moins 100 000 opérations sous charge nominale à 23 °C. Il présente une résistance élevée aux vibrations (10 à 55 Hz, amplitude de 0,5 mm) ainsi qu’aux chocs (résistance à la destruction jusqu’à 1000 m/s²). L’isolation entre la bobine et les contacts est supérieure à 100 MΩ à 500 VDC, garantissant la sécurité électrique. Le relais fonctionne dans une plage de températures opérationnelles allant de -25 à +60 °C, avec une humidité relative comprise entre 5 % et 85 %, ce qui lui permet d’être exploité dans des environnements industriels variés sans risque de défaillance due à des conditions climatiques.
| Caractéristique | Détail |
|---|---|
| Type de contact | 4PDT (quatre pôles, double contact à changement de position) |
| Tension de bobine | 24 VDC |
| Consommation de puissance | Environ 0,9 W |
| Courant de commutation maximum | 3 A (résistif AC et DC) |
| Tension de contact maximale | 125 VAC / 125 VDC |
| Matériau des contacts | Argent plaqué or |
| Temps de fonctionnement | 20 ms maximum |
| Plage de température opératoire | -25 °C à +60 °C |
| Endurance mécanique | 50 millions d’opérations minimum |
| Endurance électrique | 100 000 opérations minimum |
| Résistance aux vibrations | 10-55 Hz, 0,5 mm amplitude |
| Résistance aux chocs (destruction) | 1000 m/s² |
| Type de bornes | Enfichables (plug-in) |
| Poids approximatif | 50 g |
Avantages et intégration industrielle
Fiabilité et robustesse en milieu industriel
Le relais MY4H se distingue par sa construction hermétiquement scellée, qui protège les contacts des influences environnementales comme la poussière, l’humidité et les contaminants chimiques, contribuant ainsi à une fiabilité opérationnelle élevée. Cette conception garantit une longue durée de vie et une haute résistance aux dysfonctionnements, même dans les conditions industrielles sévères où les vibrations et les chocs sont fréquents. Son faible temps de réponse et sa capacité à commuter aussi bien des charges résistives qu’inductives en font un composant clé pour la commande précise de circuits divers.
Facilité d’installation et maintenance optimisée
Le MY4H est conçu pour une intégration aisée dans les infrastructures industrielles grâce à son système de bornes plug-in et son montage par embase compatible avec plusieurs sockets standardisés (PYF14S, PYF-14-PU, et autres). Cette compatibilité permet un remplacement rapide et sécurisé sans nécessiter de resserrage de vis complexes ou d’outils spécifiques, réduisant considérablement le temps d’intervention lors des opérations de maintenance ou de modification des installations. Cette simplicité d’installation optimise la productivité sur site tout en assurant une connexion fiable et durable des circuits électriques.
