Présentation générale du relais MY4H-0
Caractéristiques fonctionnelles et domaines d’application

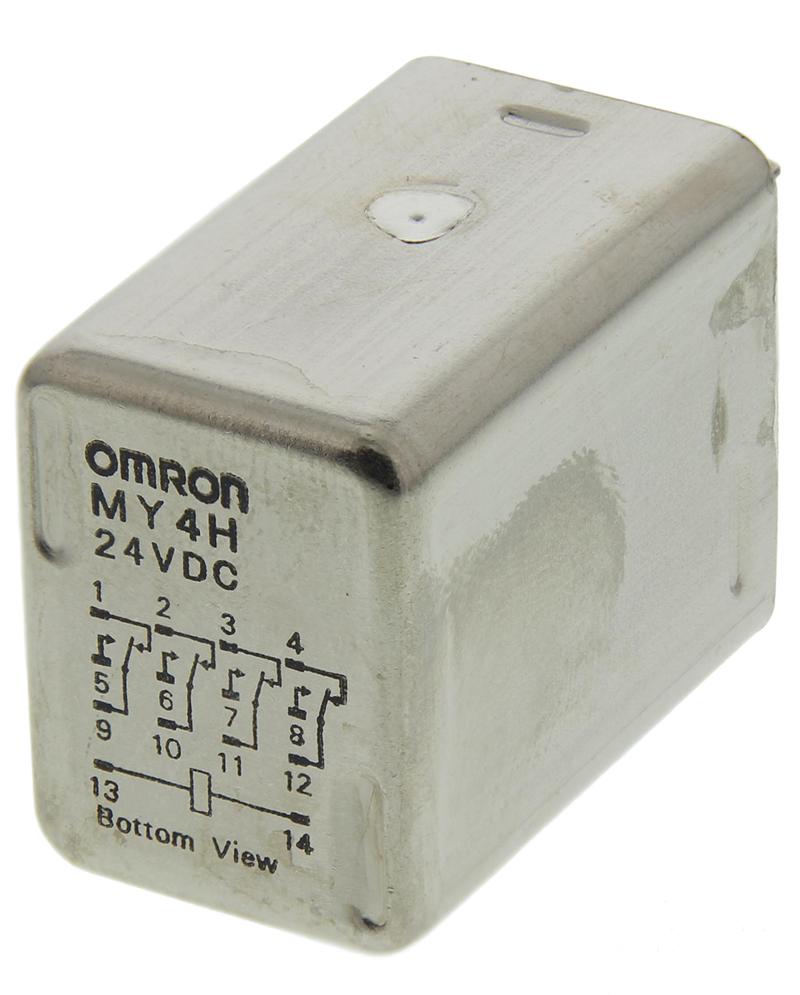

Le relais MY4H-0 d’Omron est un relais électromécanique miniature de puissance destiné à un usage industriel général. Il est conçu pour le contrôle séquentiel et les applications de commutation électrique, offrant une solution fiable pour la gestion des circuits nécessitant un contact multiple. Son design hermétiquement scellé garantit une protection élevée contre les contaminations externes, ce qui en fait un composant robuste pour des environnements industriels exigeants. Adapté aux ingénieurs et installateurs techniques, ce relais permet de gérer jusqu’à 4 circuits indépendants grâce à ses 4 pôles en contact changeant (4PDT). Omron a doté ce relais d’une structure compacte avec des bornes de connexion soit à souder sur PCB, soit à enficher, selon les modèles spécifiques, facilitant l’intégration dans différents systèmes automatisés. Cette polyvalence de montage contribue à sa vaste compatibilité avec les équipements standards du marché industriel.
Conception et avantages industriels
Conçu pour durer et assurer une performance stable, le MY4H-0 utilise des matériaux de haute qualité, notamment des contacts en alliage argent plaqué or, pour une meilleure conductivité et une résistance accrue à l’usure. La conception hermétique du relais protège ses composants internes, réduisant ainsi le risque de défaillances dues à l’humidité, à la poussière ou à d’autres éléments corrosifs. Cette caractéristique est essentielle pour garantir un fonctionnement fiable dans les installations de production automatisées, où la continuité et la sécurité des signaux électriques sont critiques. De plus, le relais présente un temps de réponse rapide, avec des temps de fonctionnement et de retour inférieurs ou égaux à 20 ms, optimisant ainsi la rapidité des commandes et l’efficacité des cycles d’exploitation. Ce relais est aussi conforme aux normes CE, CSA, UR et VDE, attestant de sa fiabilité et de sa conformité aux standards internationaux de sécurité et de qualité.
Données techniques du relais MY4H-0
Caractéristiques électriques détaillées
Le relais MY4H-0 fonctionne principalement avec une bobine sous une tension de 24 V DC dans sa version standard, avec une consommation typique de 36,9 mA et une résistance de bobine de 650 Ω. Il délivre un courant de contact nominal de 3 A à 110 V AC pour une charge résistive, et 3 A à 24 V DC pour la même nature de charge. Pour les charges inductives, les capacités sont respectivement de 0,8 A en AC (cos φ=0,4) et 1,5 A en DC (L/R=7 ms). Le relais supporte une tension maximale de contact de 125 V AC et DC, ce qui le rend adapté à des circuits avec diverses exigences électriques. Sa puissance de commutation maximale atteint 330 VA en charge résistive et 88 VA en charge inductive en AC, ainsi que 72 W en charge résistive et 36 W en charge inductive en DC. Ces spécifications sont idéales pour des applications de contrôle où la variation des types de charges est fréquente.
Caractéristiques mécaniques et environnementales
Le MY4H-0 est un relais miniature pesant environ 50 grammes, avec un montage par soudure sur circuit imprimé (PCB). Sa conception hermétiquement scellée assure une protection optimale. Sur le plan mécanique, il peut supporter jusqu’à 50 millions de cycles d’opération mécaniques et 100 000 cycles électriques sous charge nominale, ce qui témoigne de sa robustesse et durabilité. Le relais est capable de fonctionner dans une plage de température ambiante étendue, allant de -25 °C à +60 °C, sans condensation. Il résiste également aux vibrations et chocs, avec des niveaux précis pour maintien fonctionnel et structurel. L’isolation entre bobine et contacts ainsi qu’entre contacts eux-mêmes est élevée, avec une résistance minimale d’isolement de 100 MΩ sous 500 V DC, et une tenue diélectrique de 1 000 VAC entre bobine et contacts. Cette résistance garantit une sécurité électrique optimale dans des environnements industriels complexes.
| Propriété | Spécification |
|---|---|
| Type de contact | 4PDT (4 pôles, double contact inverseur) |
| Matériau des contacts | Alliage argent plaqué or |
| Tension de la bobine | 24 V DC (modèle standard), 12 V DC disponible |
| Courant de bobine | 36,9 mA (24 V DC), 75 mA (12 V DC) |
| Charge nominale de contact | 3 A à 110 V AC (résistive), 3 A à 24 V DC (résistive) |
| Charge inductive de contact | 0,8 A AC (cos φ=0,4), 1,5 A DC (L/R=7 ms) |
| Durée de fonctionnement | ≤ 20 ms |
| Plage de température de fonctionnement | -25 °C à +60 °C |
| Poids | Environ 50 g |
| Montage | Soudure PCB ou bornes enfichables selon le modèle |
| Type de protection | Hermétique |
Applications industrielles et intégration
Utilisations recommandées dans les processus automatisés
Destiné aux milieux professionnels, le relais MY4H-0 s’intègre parfaitement dans les systèmes de commande industrielle automatisés, tels que les armoires de commande, les systèmes de contrôle de moteurs, et les dispositifs de sécurité électrique. Sa capacité à commuter plusieurs circuits simultanément via ses 4 pôles en contact inverseur est particulièrement utile pour l’activation sélective de fonctions multiples dans une chaîne de production. Grâce à sa robustesse et à sa haute fiabilité, il est adapté aux environnements où la précision et la continuité du contrôle sont essentielles, notamment dans les industries manufacturières, alimentaires, pharmaceutiques, et automobiles. Son design hermétique permet également son utilisation dans les environnements exposés à des contaminants ou poussières, sans risque d’altération de ses performances électriques.
Compatibilité et intégration système
Le MY4H-0 est compatible avec plusieurs types de socles et supports de montage, notamment les socles PYF-14-PU, PYF-14-PU-L, PYF14-ESN-B, PYF14-ESS-B, PYF14S et PYFZ-14-E, offrant une flexibilité maximale pour son intégration dans les configurations existantes. Ces socles permettent un montage sur rail DIN ou en surface, avec différentes options de connectique (bornes à vis ou système push-in), simplifiant ainsi l’installation et les opérations de maintenance. Cette diversité garantit que le relais peut être mis en œuvre dans une large gamme d’équipements et systèmes de contrôle, facilitant les mises à jour ou remplacements sans modifications structurelles majeures. De plus, la conformité à des normes internationales et les certifications associées assurent une intégration sécurisée et conforme aux exigences des réglementations industrielles, offrant aux décideurs une assurance sur la qualité et la fiabilité du composant dans leurs solutions.
