Présentation générale du relais MKS2PN-D
Caractéristiques principales et fonctionnement

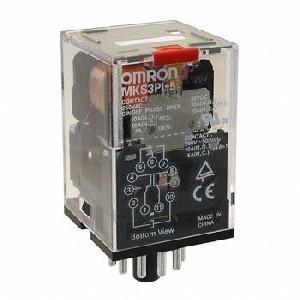

Le relais MKS2PN-D de la série MK-S d’Omron est un relais de puissance général à usage industriel, doté d’une bobine alimentée en 24 V DC. Il est conçu avec une configuration DPDT (Double Pôle Double Tirage), ce qui signifie qu’il comporte deux contacts forme C indépendants, permettant de commuter deux circuits simultanément. Ce relais est muni d’un indicateur mécanique et d’un voyant LED intégré, facilitant la surveillance visuelle de son état de fonctionnement sans nécessiter d’outils supplémentaires. Le type de connexion se fait par des borniers enfichables à 8 broches (type octal), ce qui permet une installation et un remplacement aisés dans les armoires de commande.
Ce relais est destiné à une utilisation générale dans le contrôle industriel, adapté aux charges résistives et inductives, avec une capacité maximale de commutation allant jusqu’à 10 A sous 250 V AC, ou 10 A sous 30 V DC. Sa conception robuste assure une durée de vie mécanique élevée ainsi qu’une endurance électrique fiable pour des applications exigeantes. Cette fiabilité est renforcée par l’utilisation de contacts en alliage d’argent, garantissant une faible résistance de contact et une résistance à l’usure améliorée. Le relais est conforme aux normes de sécurité internationales telles que UL, CE, TUV, et respecte les directives RoHS, ce qui en fait un choix sûr et conforme aux exigences modernes de l’industrie.
Domaines d’application industriels
Le relais MKS2PN-D est un composant indispensable dans les installations automatisées industrielles, offrant une solution de commutation pour divers secteurs tels que l’automobile, l’équipement industriel, les systèmes HVAC, les machines-outils et les systèmes de contrôle des processus. Sa capacité à gérer des charges jusqu’à 10 A en courant alternatif ou continu en fait un relais polyvalent capable d’intervenir dans le pilotage de moteurs, la commande d’équipements électroménagers professionnels, ainsi que dans la gestion des circuits électriques complexes. Grâce à ses accessoires compatibles, tels que les sockets PF083A-E ou PF083A, le relais s’intègre aisément dans les tableaux de commande standardisés.
De plus, la présence d’un indicateur lumineux et mécanique simplifie la détection des états d’enclenchement sur le terrain, ce qui facilite les opérations de maintenance préventive et de diagnostic rapide. Ce relais est également conçu pour fonctionner dans des environnements exigeants, avec une température de fonctionnement étendue de -40°C à +60°C, garantissant une performance fiable même dans des conditions climatiques difficiles. Son montage enfichable permet une flexibilité accrue lors de la conception des armoires, réduisant les temps d’arrêt en cas d’intervention technique. En résumé, le MKS2PN-D est adapté aux applications industrielles nécessitant une commutation sûre, durable et visible des relais électromécaniques.
Données techniques détaillées du relais MKS2PN-D
Spécifications électriques et mécaniques
Le relais MKS2PN-D est alimenté par une bobine de 24 V DC consommant environ 1.4 W de puissance, avec une résistance de bobine de 430 Ω. Le relais fonctionne à une tension d’opération minimale de 80 % de la tension nominale et se relâche à environ 15 % minimum, avec un voltage maximal toléré de 110 % de la tension nominale. Le temps de commutation est caractérisé par un temps de fonctionnement maximal de 30 ms et un temps de relâchement de 20 ms, garantissant une réponse rapide adaptée aux contrôles automatisés. Le relais dispose d’une endurance mécanique d’au moins 5 millions d’opérations et d’une endurance électrique d’environ 100 000 cycles sous charge nominale, attestant de sa robustesse.
Les contacts en alliage d’argent supportent des intensités de 10 A en charge résistive AC à 250 V, ainsi que 5 A en charge résistive NC. Ils supportent également des charges inductives jusqu’à 7 A sous 250 V AC (cosφ = 0,4). La puissance maximale de commutation est de 2500 VA en charge résistive AC et 300 W en charge résistive DC. L’isolation entre la bobine et les contacts est conforme à une résistance d’au moins 100 MΩ à 500 V DC, avec une tenue diélectrique de 2500 V AC pendant une minute. Le relais est conçu pour résister aux vibrations (jusqu’à 0,75 mm en amplitude simple) et aux chocs (1000 m/s² en destruction). Ces caractéristiques en font un relais fiable et durable pour une utilisation industrielle.
Caractéristiques techniques principales dans un tableau
| Caractéristique | Détail |
|---|---|
| Tension de bobine | 24 V DC |
| Consommation bobine | 1.4 W |
| Résistance de bobine | 430 Ω |
| Forme de contact | DPDT (2 RT) |
| Capacité de commutation | 10 A, 250 V AC / 10 A, 30 V DC |
| Puissance de commutation maximale | 2500 VA (AC), 300 W (DC) |
| Temps de fonctionnement | 30 ms max. |
| Temps de relâchement | 20 ms max. |
| Durée de vie mécanique | 5 000 000 cycles |
| Durée de vie électrique | 100 000 cycles à charge nominale |
| Température d’utilisation | -40 °C à +60 °C |
| Matériau des contacts | Alliage d’argent (AgSnIn) |
| Indice de protection | Type fermé avec couverture |
| Montage | Enfichable, 8 broches octal |
| Poids | Environ 90 g |
Normes, performances et installation du MKS2PN-D
Conformité aux normes et certifications
Le relais MKS2PN-D est conforme à plusieurs normes internationales, garantissant qu’il répond aux exigences de sécurité et de fiabilité indispensables aux environnements industriels modernes. Il est homologué UL (RU/CRU), CE et TUV, attestant de sa conformité aux standards les plus stricts en matière d’équipements électromécaniques. Cette conformité permet son intégration dans des systèmes industriels soumis à des audits qualité et des normes environnementales telles que la directive RoHS (Restriction of Hazardous Substances), qui restreint l’utilisation de substances dangereuses dans la fabrication des équipements électroniques.
Avec ces certifications, le MKS2PN-D offre une assurance de qualité et de sécurité, essentielle pour les ingénieurs et décideurs industriels qui doivent garantir la durabilité et la conformité de leurs installations tout en respectant les réglementations en vigueur à l’échelle européenne et internationale.
Installation, usage et environnement de fonctionnement
Le relais MKS2PN-D est conçu pour un montage facile grâce à son système enfichable sur sockets standards tels que PF083A-E ou PF083A, facilitant la maintenance et les remplacements rapides en cas de besoin, ce qui réduit considérablement les temps d’arrêt des équipements. Le relais est adapté à une large plage de températures allant de -40 °C à +60 °C et peut être utilisé dans des environnements sans condensation ni gel. La robustesse du relais lui permet de résister aux chocs et aux vibrations, conditions souvent rencontrées dans les environnements industriels et de production.
Par ailleurs, son design compact (dimensions approximatives de 34.5 mm de hauteur et de longueur, 53.3 mm de profondeur) le rend facilement intégrable dans la majorité des tableaux électriques et panneaux de commande. La combinaison d’un indicateur mécanique et LED intégré permet une vérification rapide de l’état de commutation sur site sans outils, optimisant ainsi la gestion opérationnelle. Le relais MKS2PN-D assure ainsi une performance fiable et une installation simplifiée pour une multitude d’applications industrielles exigeantes.
