Présentation générale du relais Omron MKS2PIN-D
Caractéristiques principales et utilité industrielle

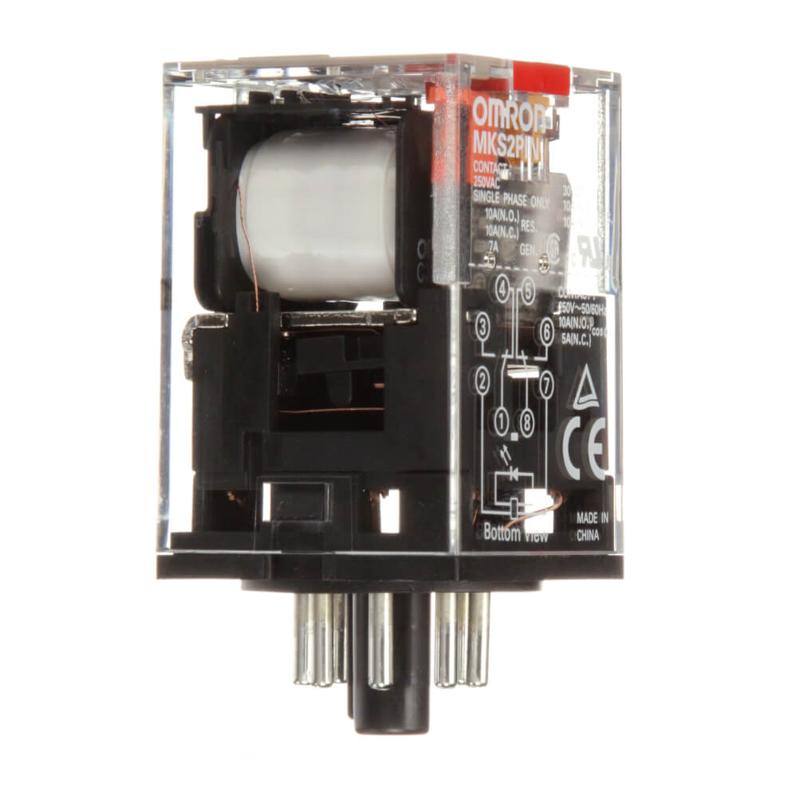

Le relais Omron MKS2PIN-D est un relais électromécanique enfichable, conçu spécifiquement pour des applications générales dans les environnements industriels. Doté d’une configuration à deux pôles double voie (DPDT), ce relais offre une capacité de commutation élevée, prévue pour gérer jusqu’à 10 A de courant. La tension d’alimentation de sa bobine est de 24 VDC, adaptée aux installations industrielles standard. Sa conception intègre un indicateur mécanique ainsi qu’un témoin LED, qui facilitent le contrôle visuel et la vérification du fonctionnement en conditions opérationnelles. Le relais est également équipé d’un bouton de test verrouillable, permettant une manipulation sécurisée et précise lors des diagnostics ou interventions sur le circuit.
Avantages de conception et bénéfices pour les ingénieurs et intégrateurs
Ce relais Omron se distingue par sa structure compacte et modulaire, optimisée pour une implémentation aisée grâce à sa monture enfichable. Les ingénieurs et installateurs bénéficient d’une installation simplifiée, permettant une maintenance rapide et un remplacement sans effort. La présence d’un indicateur mécanique combiné à un LED intégré procure une double assurance visuelle pour vérifier l’état du relais, indispensable dans des environnements industriels où la fiabilité et la sûreté sont des priorités. Par ailleurs, sa construction avec des matériaux de contact en alliage d’argent assure une conductivité élevée et une longue durée de vie électrique, réduisant ainsi les risques de défaillance prématurée. Sa capacité à fonctionner aussi bien en courant continu qu’alternatif, avec un maximum de 250 V pour les deux types de courant, la rend polyvalente pour divers circuits de commande et puissance industrielle.
Données techniques détaillées du relais Omron MKS2PIN-D
Spécifications électriques et mécaniques essentielles
Le relais Omron MKS2PIN-D est conçu pour répondre à des exigences précises en termes de performance. Sa bobine nécessite une tension continue (DC) de 24 volts avec une intensité d’environ 60,8 mA, ce qui correspond à une résistance de bobine typique de 430 ohms. Le relais possède une capacité maximale de commutation de 10 A en charge résistive sous une tension de 250 VAC ou 30 VDC, selon le type de contact (normalement ouvert ou fermé). Il est capable de supporter jusqu’à 2 500 VA en commutation résistive sous courant alternatif, ce qui confirme son aptitude pour des applications de puissance moyenne. Sur le plan mécanique, ce relais affiche des dimensions compactes d’environ 34,5 mm en profondeur, 34,5 mm en largeur et 53,3 mm en hauteur, facilitant son intégration dans des panneaux de contrôle où l’espace est limité.
Tableau récapitulatif des principales caractéristiques
| Caractéristique | Détail technique |
|---|---|
| Type de relais | Relais généraliste enfichable DPDT (2 RT) |
| Tension de bobine | 24 V DC |
| Courant de bobine | 60,8 mA |
| Résistance de bobine | 430 Ω |
| Capacité de commutation | 10 A (résistif) sous 250 VAC / 30 VDC |
| Matériau de contact | Alliage d’argent (AgSnIn) |
| Indicateurs intégrés | LED et indicateur mécanique |
| Configuration de contact | Double pôle, double voie (DPDT) |
| Type de montage | Enfichable avec socket compatible (PF083A-D, PF083A-E) |
| Température de fonctionnement | -40°C à +60°C |
| Dimensions (L×P×H) | 34,5 mm × 34,5 mm × 53,3 mm |
Applications et intégration dans les systèmes industriels
Domaines d’utilisation typiques en automatisation industrielle
Le relais MKS2PIN-D est largement utilisé dans divers systèmes d’automatisation et d’équipements industriels nécessitant un contrôle fiable et précis de circuits électriques. Sa capacité à commuter des charges jusqu’à 10 A le rend idéal pour piloter des moteurs, actionneurs et équipements d’éclairage dans des environnements exigeants. Le relais est aussi fréquemment employé dans les circuits de séquence pour les automates programmables, systèmes de sécurité et dispositifs de signalisation industrielle. Sa double voie (DPDT) permet la gestion simultanée de plusieurs circuits, simplifiant la conception des architectures de commande complexes tout en restant économique en espace et en coûts.
Compatibilité et intégration mécanique avec les supports standardisés
Grâce à sa conception enfichable, ce relais s’intègre aisément aux supports standardisés Omron PF083A-D et PF083A-E, compatibles avec des montages sur rail DIN ou en surface, offrant une flexibilité d’installation importante. Cette modularité facilite le remplacement et la maintenance sur site, sans nécessiter de désouder ou modifier les câblages existants. Les ingénieurs peuvent ainsi concevoir des panneaux de commande évolutifs, bénéficiant d’une installation rapide et fiable, tout en garantissant une connectivité robuste et une sécurité optimale des connexions. Cette adaptabilité rend le relais MKS2PIN-D particulièrement apprécié dans les projets industriels où la modularité et la fiabilité sont des critères clés.
