LXM15LD17N4 : présentation et applications
Un variateur de mouvement universel et performant

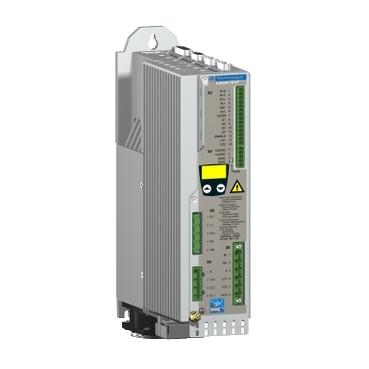

Le servo variateur LXM15LD17N4, appartenant à la gamme Lexium 15 de Schneider Electric, est une solution de commande de mouvement AC conçue pour des applications professionnelles exigeantes. Il est spécialement adapté à la régulation de couple, de vitesse et de position des servomoteurs des séries BSH et BDH. Ce modèle offre une puissance de 4,3 kW et fonctionne sur une alimentation triphasée de 208 à 480 V, avec un courant nominal de 6 A. Son faible encombrement, combiné à une large gamme de puissances et de types d’alimentation disponibles dans la gamme Lexium 15, permet une intégration facile et adaptée à diverses machines industrielles.Le LXM15LD17N4 est parfait pour les applications nécessitant un suivi de position précis et dynamique, telles que les machines monoaxes ou les systèmes maître/esclave avec contrôle synchronisé de plusieurs axes. Il dispose également de multiples modes de fonctionnement, incluant la régulation de vitesse, de couple, des modes point à point, et un fonctionnement en arbre électrique, ce qui en fait un composant flexible pour l’ensemble des systèmes d’automatisation industriels.
Adaptabilité et intégration dans les architectures d’automatisme
Les nombreuses possibilités de communication offertes par le LXM15LD17N4 facilitent son intégration dans les systèmes d’automatismes distribués. Il supporte des protocoles et bus industriels courants tels que CANopen, Fipio, Modbus Plus, PROFIBUS DP et Modbus TCP. Pour les configurations multiaxes complexes, ce servo variateur peut être couplé à un contrôleur de mouvement Lexium Controller qui étend les capacités de synchronisation des axes pour des applications spécifiques comme le coupe à la volée, le groupage/dégroupage ou le contrôle de serrage avec gestion de couple.De plus, l’ajout optionnel de la carte SERCOS, combinée aux modules de commande TSX CSY sur un automate Premium, permet d’atteindre un niveau de performance élevé dans les applications complexes. Via ces fonctionnalités, le LXM15LD17N4 s’impose comme un élément clé pour le contrôle de mouvements précis et rapides dans l’industrie moderne.
Données techniques complètes
Caractéristiques électriques et mécaniques
Le LXM15LD17N4 est un servo variateur AC triphasé de la série Lexium 15 LP, conçu pour une puissance de sortie de 4,3 kW et un courant nominal de 6 A. Il est compatible avec les réseaux électriques triphasés 208 à 480 V, fréquence 50/60 Hz. Ce modèle intègre un filtre EMC pour limiter les perturbations électromagnétiques et assurer un fonctionnement conforme aux normes.Il délivre une puissance apparente de 5 kVA et est conçu pour des applications industrielles nécessitant un haut degré de sophistication en termes de contrôle dynamique. Le variateur est refroidi par ventilateurs et supporte une plage de températures ambiantes de fonctionnement de 0 à 40 °C (avec dégradation de puissance de 2,5 % par °C au-delà).L’encombrement est optimisé avec des dimensions de 27 cm de hauteur, 7 cm de largeur et 23 cm de profondeur, pour un poids de 2,7 kg, facilitant l’intégration dans des panneaux compacts.
Spécifications techniques et fonctionnalités
| Attribut | Valeur |
|---|---|
| Référence | LXM15LD17N4 |
| Gamme | Lexium 15 |
| Type | Servo drive (variateur servo) |
| Puissance nominale | 4,3 kW |
| Tension d’alimentation | 208…480 V triphasé |
| Courant nominal | 6 A |
| Fréquence | 50/60 Hz |
| Puissance apparente | 5 kVA |
| Type de refroidissement | Ventilateur |
| Degré de protection IP | IP20 |
| Poids | 2,7 kg |
| Modes de fonctionnement |
|
| Protocoles de communication | CANopen, Fipio, Modbus Plus, PROFIBUS DP, Modbus TCP |
| Connexion | Connecteurs SUB-D (15, 9, 9, selon fonction) |
| Compatibilité d’installation | Position de montage verticale +/- 10° |
| Conformité CEM | EN 55011 classe A, EN/CEI 61800-3, IEC/EN 61000-6-2 niveau 3 |
Utilisation professionnelle et environnement industriel
Applications typiques et performances attendues
Le LXM15LD17N4 sert principalement dans les systèmes nécessitant un contrôle précis et dynamique du mouvement dans l’automatisation industrielle. Il est particulièrement adapté aux machines à axes simples ainsi qu’aux ensembles multi-axes synchronisés, favorisant la mise en œuvre d’applications de coupe précise, de montage, de serrage ou encore de positionnement avancé.Ces applications bénéficient de la précision de suivi et de la robustesse offerte par le variateur, assurant une qualité élevée dans les procédés de production. Le contrôle performant de couple, vitesse et position permet de répondre aux exigences les plus sévères des secteurs tels que l’automobile, la robotique, la fabrication de machines spéciales et les équipements de production automatisés.Son intégration dans des architectures de communication distribuées permet également une grande flexibilité dans l’automatisation et la configuration des systèmes.
Conditions opérationnelles et environnementales
Conçu pour fonctionner dans un environnement industriel, le LXM15LD17N4 supporte un degré de pollution 2 conforme à la norme CEI 60664-1 et dispose d’une protection IP20 selon EN/CEI 60529. Il est prévu pour une utilisation dans une plage de température ambiante 0 à 40 °C, avec une baisse de capacité de charge moteur de 2,5 % par degré au-dessus de cette limite. Le variateur est également capable de résister aux vibrations (1 g) et aux chocs mécaniques (4 g) conformément aux normes EN/CEI 60068.En termes d’immunité électromagnétique, il répond aux niveaux 3 des normes IEC/EN 61000-6-2 et EN 55011 classe A, garantissant une bonne résistance aux perturbations et un fonctionnement fiable dans des environnements électriquement exigeants.Le LXM15LD17N4 est ainsi adapté à des installations industrielles où la robustesse, la fiabilité et la précision du contrôle moteur sont essentielles.
