Présentation et utilisations professionnelles du LXM05BD10M2
Le servomoteur LXM05BD10M2 et ses applications industrielles

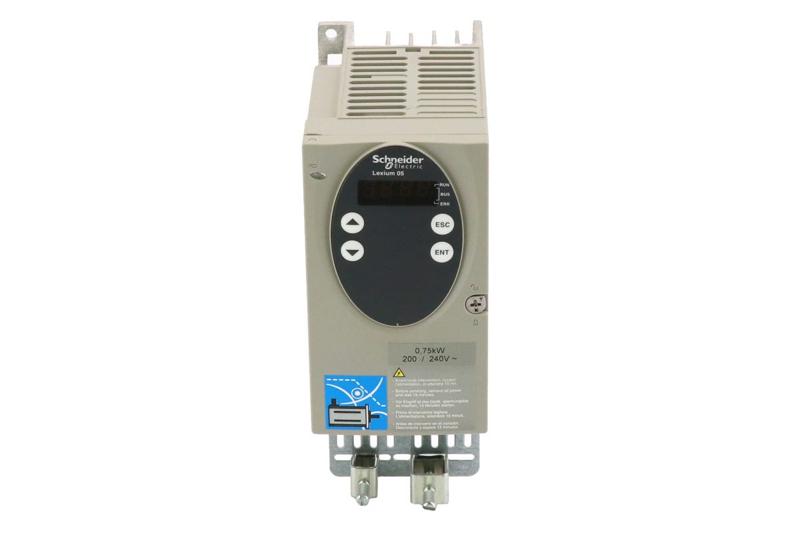

Le LXM05BD10M2, aussi connu sous la référence SCHLXM05BD10M2, est un servo variateur pour commande de mouvement de la gamme Lexium 05, développé par Schneider Electric / Telemecanique. Il s’agit d’un servomoteur de mouvement monophasé d’une puissance nominale de 0,75 kW, destiné à des environnements industriels exigeants. Ce servomoteur est conçu pour offrir une commande de mouvement précise et fiable, adaptée aux systèmes automatisés et aux chaînes de production nécessitant une gestion dynamique de moteurs asservis. Son alimentation monophasée en 200…240 volts et une fréquence de commutation ajustable entre 4 et 8 kHz en font un composant clé pour des installations où la qualité du contrôle du moteur est primordiale. Ce produit intègre un filtre EMC, garantissant une meilleure compatibilité électromagnétique et limitant les perturbations dans les environnements industriels complexes.
Enjeux techniques et bénéfices pour les ingénieurs et installateurs
Destiné aux professionnels tels que les ingénieurs en automatisation, les installateurs et les décideurs industriels, le LXM05BD10M2 répond aux besoins d’optimisation des performances machines et de réduction des interférences électriques. Son interprétation des protocoles de communication Profibus DP et Modbus facilite l’intégration dans les réseaux industriels standards, assurant ainsi une communication fiable et efficiente entre les équipements. Ce servomoteur supporte plusieurs entrées numériques et logiques, contribuant à une commande adaptable et sécurisée des mouvements mécaniques. L’intégration d’un affichage de défaut à 7 segments et de LEDs d’état simplifie la maintenance prédictive et le diagnostic rapide sur le terrain, un avantage certain pour limiter les interruptions de production.
Données techniques du LXM05BD10M2
Caractéristiques électriques et mécaniques principales
Le LXM05BD10M2 est un servo variateur monophasé offrant une puissance nominale de 0,75 kW à 4 kHz avec un courant de sortie permanent de 4 A à 4 kHz et 3,2 A à 8 kHz. Son alimentation varie entre 170 et 264 volts avec une fréquence de 50/60 Hz. Ce servomoteur comporte deux entrées de sécurité numériques et quatre entrées logiques numériques. Il est équipé d’un filtre antibruit EMC intégré qui protège les installations contre les perturbations électromagnétiques.
Tableau des spécifications techniques
| Spécification | Détail |
|---|---|
| Puissance nominale | 0,75 kW à 4 kHz |
| Courant de sortie permanent | 4 A (4 kHz) / 3,2 A (8 kHz) |
| Tension d’alimentation | 170-264 V monophasé |
| Fréquence d’alimentation | 50/60 Hz ±5% |
| Entrées TOR | 2 de sécurité, 4 logiques numériques |
| Protocole de communication | Profibus DP, Modbus |
| Type de connecteur | RJ45 pour Modbus, bornes à ressort pour Profibus DP |
| Interface physique | RS485 multipoint 2 fils pour Modbus et Profibus DP |
| Vitesse de transmission | 9600 bps à 12 Mbps selon protocole |
| Protection | Convection naturelle, filtre EMC intégré |
| Degré de protection | IP20 avec couvercle enlevé, IP41 avec couvercle en place |
| Poids | 1,1 kg |
Intégration et aspects fonctionnels du LXM05BD10M2 en milieu industriel
Communication et contrôle avancé dans les systèmes automatisés
L’intégration du servomoteur LXM05BD10M2 dans les infrastructures de commande industrielle s’appuie sur ses capacités de communication avancées via les protocoles Profibus DP et Modbus. Ces protocoles permettent une transmission rapide, sécurisée et fiable des données entre le contrôleur principal et le servo variateur, assurant ainsi un pilotage optimal du moteur. Ce produit supporte jusqu’à 126 adresses pour Profibus DP et 247 adresses pour Modbus, ce qui facilite la gestion de réseaux complexes comportant plusieurs périphériques. La modulation fine du courant et de la fréquence de sortie contribue à réduire les pertes énergétiques et le bruit mécanique, améliorant les performances globales des équipements automatisés.
Sécurité et diagnostics renforcés pour la continuité industrielle
La conception sécuritaire du LXM05BD10M2 intègre des entrées dédiées à la sécurité, permettant un arrêt immédiat du moteur ou le blocage de l’utilisation inattendue, conformément aux normes CEI/EN 61800-5-2 et ISO 13849-1 niveau d. Le servomoteur est aussi capable de fournir un diagnostic visuel par LEDs et un affichage digital des défauts, accélérant ainsi l’identification des incidents et la réactivité des équipes de maintenance. Sa robustesse face aux perturbations électromagnétiques, aux vibrations et aux chocs mécaniques garantit une fiabilité accrue dans des environnements industriels sévères, assurant une continuité de fonctionnement indispensable pour les installations critiques.
