Présentation du moniteur de puissance KM-N2-FLK
Description générale et applications industrielles

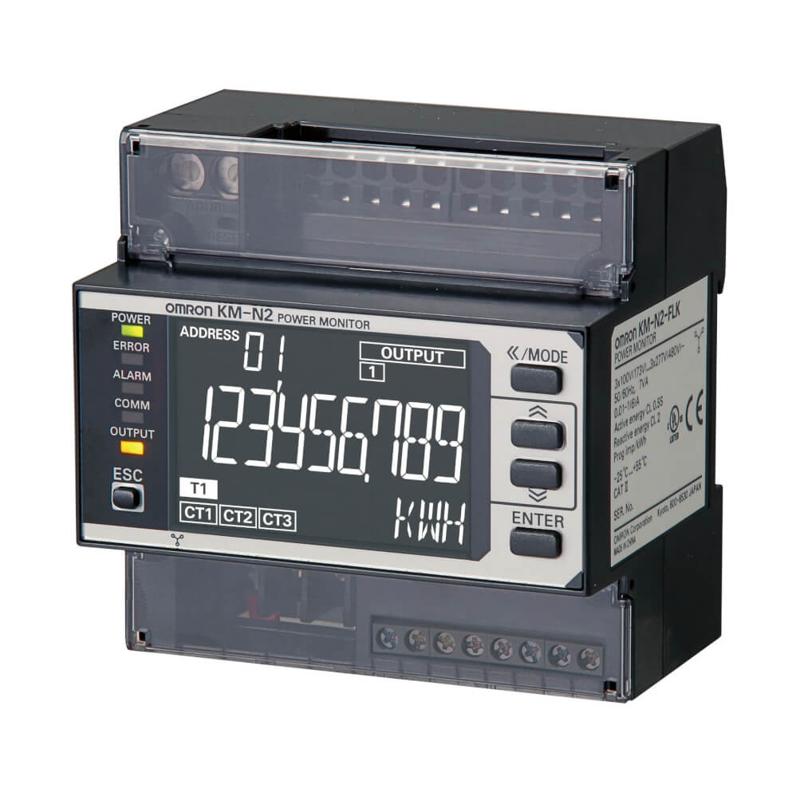

Le KM-N2-FLK est un moniteur de puissance compact et multi-circuit conçu pour être monté sur rail DIN, ce qui facilite son intégration dans les armoires électriques industrielles. Il appartient à la gamme KM-N2 d’Omron, reconnue pour sa fiabilité et sa précision dans la surveillance énergétique des installations. Ce dispositif est spécifiquement destiné à une utilisation professionnelle dans des environnements industriels, où la gestion optimale de la consommation d’énergie est cruciale. Il permet la mesure de tous types de puissances en offrant une installation facile et une configuration simplifiée.
Son adaptabilité en fait un outil clé pour les ingénieurs, installateurs et décideurs qui recherchent une solution précise de suivi de la consommation énergétique dans différentes configurations de réseaux électriques, que ce soit en monophasé ou triphasé. Grâce à sa conception, il peut être monté à l’intérieur des panneaux de contrôle et des tableaux de distribution, garantissant ainsi une intégration soignée et une surveillance continue sans encombrer l’espace.
Fonctionnalités clés et avantages
Le KM-N2-FLK est équipé de plusieurs fonctionnalités avancées qui améliorent son efficacité et sa facilité d’utilisation. Parmi celles-ci, la technologie Push-In Plus des bornes permet un câblage rapide et sécurisé en réduisant les erreurs lors de l’installation. Cette technologie assure que les fils restent fermement attachés, ce qui est essentiel pour maintenir une connexion électrique fiable dans des environnements industriels exigeants.
En outre, ce moniteur prend en charge une large gamme de méthodes de communication, incluant la communication RS-485 et la sortie impulsionnelle, facilitant ainsi son intégration dans des systèmes de supervision et d’automatisation. Il peut ainsi transmettre les données de mesure à un système centralisé de gestion énergétique, permettant un suivi en temps réel et une analyse approfondie de la consommation électrique. De plus, le KM-N2-FLK comprend un système de détection d’erreur de câblage, qui renforce la sécurité et la fiabilité de l’installation en alertant immédiatement en cas de problème.
Données techniques du KM-N2-FLK
Caractéristiques électriques et mécaniques
| Caractéristique | Description |
|---|---|
| Phases supportées | Monophasé 2 fils, monophasé 3 fils, triphasé 3 fils, triphasé 4 fils (neutre mis à la terre ou non) |
| Tension d’alimentation nominale | De 100 à 277 VAC en monophasé selon le mode, et jusqu’à 440 VAC en triphasé (valeurs précises selon configuration) |
| Type de borne | Push-in Plus et vis |
| Dimensions | 90 mm (H) × 90 mm (L) × 65 mm (P) |
| Type d’installation | Montage à l’intérieur du panneau |
Pour compléter la mesure, le KM-N2-FLK est compatible avec des transformateurs de courant (CT) avec des courants secondaires de 1 A ou 5 A, et une puissance nominale minimale de 1,0 VA, assurant une précision de mesure suffisante dans divers environnements électriques.
Options de communication et accessoires dédiés
| Modèle | Communications | Sorties |
|---|---|---|
| KM-N2-FLK | RS-485, sortie impulsionnelle | 4 sorties |
Un accessoire important est le transformateur de courant découplé KM-NCT-E, conçu spécialement pour le KM-N2-FLK et homologué CE lorsqu’il est utilisé conjointement. Ces transformateurs sont disponibles en plusieurs intensités primaires (100 A, 250 A, 500 A) avec un courant secondaire fixé à 1 A. Leur utilisation garantit la conformité aux normes et une intégration optimale dans les installations électriques existantes.
Surveillance intelligente et intégration dans le système industriel
Capacités de surveillance et mesures avancées
Le KM-N2-FLK offre une surveillance intelligente des puissances, incluant la mesure bidirectionnelle de la puissance, ce qui est essentiel pour analyser non seulement la consommation mais également la production d’énergie dans certaines installations. Son écran LCD à fond blanc assure une lecture facile des mesures, même dans des environnements peu lumineux. Cette caractéristique permet aux utilisateurs d’obtenir rapidement une vue d’ensemble claire des données énergétiques.
De plus, la gamme KM-N2 est conçue pour connecter jusqu’à quatre circuits simultanément, offrant une solution efficace pour la surveillance multipoint dans des installations complexes. Cette capacité multi-circuit facilite le contrôle détaillé de différentes parties d’une installation industrielle, permettant ainsi une gestion énergétique optimisée et un diagnostic précis en cas d’anomalies.
Installation, configuration et bénéfices pour les professionnels
Le KM-N2-FLK est pensé pour simplifier la conception, l’installation et la mise en service. Son système de montage sur rail DIN assure une fixation solide dans les armoires de contrôle sans nécessiter d’outils spécifiques. L’outil de configuration initiale permet des réglages rapides des conditions de mesure et des paramètres de communication, avec la possibilité d’importer ou d’exporter ces réglages via des fichiers CSV pour une gestion aisée.
La détection automatique des erreurs de câblage augmente la sécurité et la fiabilité du système, minimisant les risques opérationnels liés à des branchements incorrects. Ainsi, les ingénieurs et installateurs bénéficient d’une installation fiable et rapide, avec une réduction significative des temps d’interventions. Enfin, la compatibilité globale avec différents types d’alimentation électrique et configurations garantit que le KM-N2-FLK s’adapte facilement aux standards internationaux, rendant ce moniteur un choix éprouvé pour les besoins industriels modernes.
