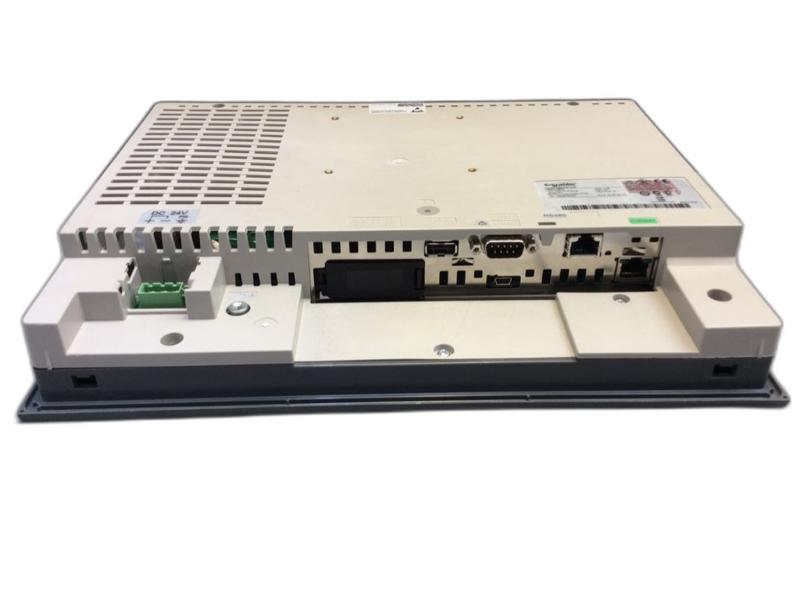

Présentation générale du terminal IHM HMIGTO6310
Description et fonctionnalités principales
Le terminal HMIGTO6310 est un terminal interface homme-machine (IHM) tactile avancé de la gamme Harmony GTO de Schneider Electric. Conçu pour répondre aux exigences des environnements industriels, il propose un écran LCD TFT couleur de 12,1 pouces avec une résolution SVGA de 800 x 600 pixels, offrant une excellente qualité d’affichage. Son écran tactile est ultra-résistant, équipé d’un film tactile capable de supporter jusqu’à un million de cycles, avec une zone tactile de 1024 x 1024 points. Ce terminal est particulièrement adapté pour afficher des messages texte, des objets graphiques et des schémas synoptiques détaillés, facilitant ainsi la supervision, la configuration et le contrôle des systèmes automatisés.
Grâce à son port hôte RS485, il est idéal pour superviser et contrôler des machines simples ou des systèmes compacts. Le HMIGTO6310 peut être utilisé dans différents secteurs industriels, notamment les machines compactes, les systèmes de manutention, l’industrie agroalimentaire et pharmaceutique. Sa conception facilite une interaction intuitive et fiable avec les opérateurs, améliorant la communication entre l’opérateur et la machine. De plus, il est programmable avec le logiciel Vijeo Designer, réduisant considérablement le besoin de codage et accélérant le déploiement des applications. Cela en fait un outil précieux pour les ingénieurs, installateurs et décideurs industriels cherchant une solution IHM performante et flexible.
Avantages pour les professionnels de l’industrie
Le HMIGTO6310 se distingue par ses atouts majeurs répondant aux besoins spécifiques des professionnels de l’industrie. Son écran tactile couleur haute résolution assure une lecture facile et précise des données, ce qui est crucial pour des opérations sécurisées et efficaces. La robustesse de son écran tactile, conçu pour durer dans le temps, garantit une grande fiabilité même dans des environnements durs. La connectivité variée offerte par ce terminal, incluant un port Ethernet TCP/IP, RS232C, RS485 et USB, permet une intégration aisée dans divers systèmes d’automatisation industriels, facilitant la communication avec les équipements existants.
En outre, la présence d’un emplacement pour carte SD avec une capacité pouvant aller jusqu’à 32 Go assure un stockage solide pour les projets et configurations. Le terminal est adapté à une large gamme d’applications industrielles, ce qui en fait un composant central pour les projets de contrôle des processus, l’automatisation des machines, et le pilotage de systèmes complexes. Sa conformité à plusieurs normes et certifications industrielles garantit la sécurité et la conformité réglementaire, deux critères essentiels pour les responsables d’exploitation et les ingénieurs de terrain. En résumé, le HMIGTO6310 est un choix stratégique pour optimiser la production et la maintenance tout en assurant une interface utilisateur avancée et fiable.
Données techniques détaillées du HMIGTO6310
Caractéristiques techniques principales
Le terminal HMIGTO6310 se caractérise par une série de spécifications techniques strictes, renforçant sa pertinence dans les environnements industriels modernes. L’écran mesure 12,1 pouces avec une résolution SVGA de 800 x 600 pixels et offre une palette de 65 536 couleurs qui garantissent une représentation graphique riche et claire. Il s’agit d’un écran tactile TFT rétro-éclairé, avec une durée de vie du rétroéclairage estimée à 50 000 heures sous une température de 25 °C. Le film tactile résistif supporte jusqu’à un million de cycles d’utilisation, assurant une durabilité importante. Ce terminal fonctionne avec une alimentation en courant continu (DC) de 24 V, avec des limites d’entrée comprises entre 19,2 V et 28,8 V.
Tableau des spécifications techniques
| Spécification | Détail |
|---|---|
| Écran | 12,1 pouces TFT couleur rétro-éclairé |
| Résolution | 800 x 600 pixels (SVGA) |
| Nombre de couleurs | 65 536 |
| Zone tactile | 1024 x 1024 points |
| Type de tactile | Film résistif, 1 million de cycles |
| Durée de vie du rétroéclairage | 50 000 heures à 25 °C |
| Alimentation | 24 V CC (19,2 à 28,8 V) |
| Consommation maximale | Jusqu’à 17 W selon conditions d’usage |
| Batterie | Batterie lithium pour sauvegarde mémoire RAM, autonomie 100 jours, durée de vie 10 ans |
| Mémoire | 96 Mo EPROM |
| Connectivité | 1 port Ethernet TCP/IP, 1 port RS232C, 1 port RS485, 2 ports USB (1 hôte, 1 mini B), emplacement carte SD jusqu’à 32 Go |
| Normes et certifications | UL 508C, CEI 61131-2, CEI 61000-6-2, C-Tick, KCC, cULus, CE, UKCA, UKEX, conforme RoHS UE et REACh |
| Indice de protection | Face avant IP65 (modèle standard), IP67 possible |
| Dimensions | L 315 mm x H 241 mm x P 56 mm |
| Poids | Environ 2,5 kg |
Applications et environnement industriel
Domaines d’utilisation ciblés
Le HMIGTO6310 est particulièrement adapté aux environnements industriels où la communication claire et la supervision fiable sont cruciales. Ce terminal trouve sa place dans les machines compactes, où l’espace et l’ergonomie sont des contraintes importantes. Il convient également aux systèmes de manutention, qui exigent un contrôle précis et un retour d’informations en temps réel pour garantir la fluidité des opérations logistiques. Dans l’industrie des aliments et boissons, ce terminal permet de suivre et de piloter efficacement les processus de production en assurant une interface utilisateur robuste et intuitive.
L’industrie pharmaceutique bénéficie également de ce terminal grâce à sa capacité à afficher des données critiques, des messages et des schémas synoptiques, indispensables pour respecter les règles strictes de traçabilité et de contrôle qualité. Son logiciel de configuration intégré, facile à utiliser, permet aux ingénieurs d’adapter rapidement les interfaces aux besoins spécifiques des applications, réduisant ainsi le temps de mise en service. Par sa polyvalence, le HMIGTO6310 se révèle être une solution puissante pour les opérateurs, les ingénieurs et les décideurs souhaitant optimiser les performances de leurs systèmes automatisés.
Performance environnementale et intégration
Schneider Electric met l’accent sur la performance environnementale avec le HMIGTO6310. Le terminal répond aux directives RoHS de l’Union Européenne, ce qui signifie qu’il est conforme aux normes limitant l’utilisation de substances dangereuses dans la fabrication. Il respecte aussi la réglementation REACh, garantissant un impact réduit sur l’environnement tout au long du cycle de vie du produit. Le profil environnemental indique une empreinte carbone maîtrisée, et le dispositif est conditionné dans un emballage intégrant du carton recyclé pour limiter l’impact écologique.
En termes d’intégration, le HMIGTO6310 se raccorde facilement aux systèmes d’automatisation grâce à ses nombreuses interfaces standards, ce qui assure une compatibilité étendue. La diversité de ses protocoles supportés, dont Modbus, Ethernet TCP/IP, et d’autres protocoles industriels courants, facilite la communication avec une large gamme d’équipements et contrôle-commande. Le terminal est conçu pour un montage encastré, permettant une installation propre et sécurisée sur pupitre ou tableau électrique, avec des fixations standardisées pour une mise en œuvre rapide sur site. Sa robustesse et son indice de protection élevé garantissent une fiabilité opérationnelle dans des environnements exigeants où poussière, chocs et vibrations sont fréquents.
