Présentation générale du timer H3DK-GE
Une solution compacte pour l’automatisation industrielle

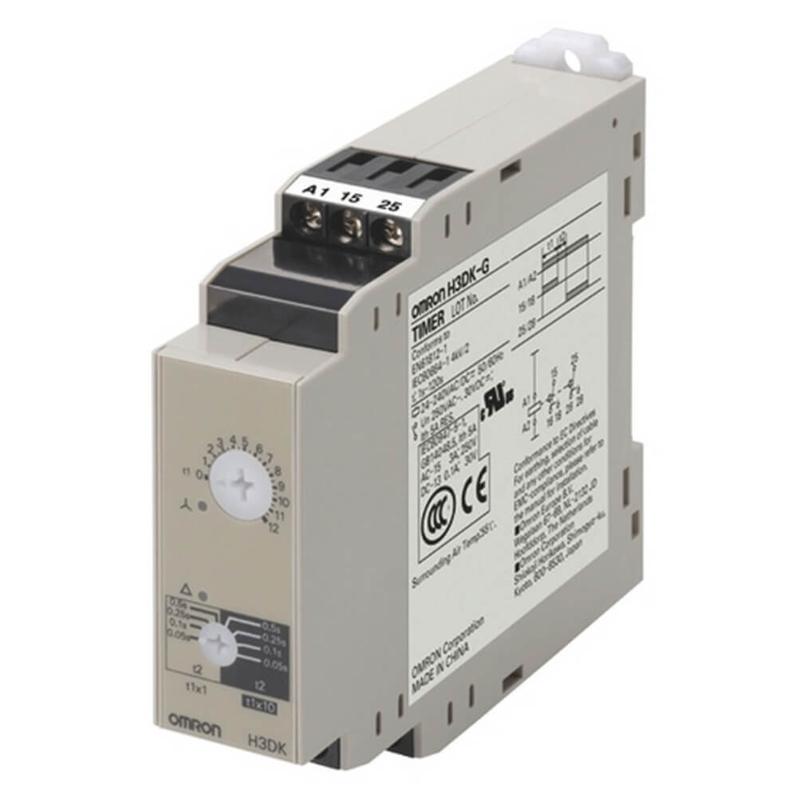

Le H3DK-GE est un timer industriel de la gamme H3DK d’Omron, conçu pour une utilisation professionnelle en automatisation. Ce composant se distingue par son format compact de 22,5 mm, adapté au montage sur rail DIN, ce qui facilite son intégration dans les armoires et panneaux industriels. Son design permet aux ingénieurs et installateurs de gagner de la place tout en bénéficiant d’une technologie de minuterie fiable. Le H3DK-GE est spécifiquement développé pour les applications nécessitant une temporisation de type star-delta, très courante dans les systèmes de démarrage progressif de moteurs électriques triphasés.
Avantages de la fonctionnalité star-delta pour les professionnels
La fonction star-delta offerta par le H3DK-GE est essentielle pour réduire les courants d’appel lors du démarrage des moteurs, améliorant ainsi la sécurité et la longévité des équipements. Ce timer agit comme un relais de temporisation permettant de basculer automatiquement entre le couplage étoile (star) et le couplage triangle (delta), un procédé efficient pour contrôler les systèmes triphasés. Grâce à cette fonctionnalité, les professionnels peuvent optimiser la protection des réseaux électriques industriels et assurer un fonctionnement fluide et sécurisé des installations. De plus, le H3DK-GE supporte des tensions d’alimentation élevées allant de 240 à 440 volts en courant alternatif, répondant ainsi aux besoins des environnements industriels exigeants.
Données techniques détaillées du H3DK-GE
Caractéristiques électriques et mécaniques
Le timer H3DK-GE fonctionne en mode analogique et offre une formidable robustesse adaptée aux environnements industriels. Il est conçu pour se fixer facilement sur un rail DIN standard, aidant à une installation rapide et fiable dans divers contextes professionnels. Le terminal de type vis permet un câblage sécurisé, garantissant une connexion stable même dans des conditions vibratoires ou dynamiques. En sortie, le H3DK-GE utilise un relais avec une configuration à double contact inverseur (DPDT), ce qui permet de gérer plusieurs circuits simultanément avec une capacité nominale de 5 ampères. Avec une plage de temporisation réglable entre 1 et 120 secondes, ce timer est parfaitement adapté pour des applications nécessitant des délais de commutation précis et ajustables.
Tableau récapitulatif des spécifications principales
| Type | Analog |
| Type d’installation | Montage rail DIN |
| Fonction | Temporisation star-delta |
| Largeur | 22,5 mm |
| Type de borne | Vis |
| Mode de fonctionnement | Star-delta |
| Type de sortie | Relais |
| Description des contacts | 2 x SPDT (DPDT) |
| Plage de temporisation | 1 s à 120 s |
| Tension d’alimentation AC | 240-440 V |
Application pratique et intégration dans les systèmes industriels
Usage industriel dans les systèmes motorisés
Le timer relais H3DK-GE est idéal pour les systèmes industriels utilisant des moteurs électriques nécessitant un démarrage progressif en star-delta pour réduire les pics de courant. Il s’intègre efficacement dans les processus automatisés nécessitant des temporisations fiables pour la commutation des configurations électriques, notamment dans les secteurs de la manufacture, du traitement des eaux, et des systèmes HVAC. Sa robustesse et son mode de fonctionnement analogique garantissent un contrôle précis et continu, essentiel pour la sécurité et l’efficacité énergétique des installations industrielles.
Intégration et compatibilité dans les architectures de contrôle
Grâce à son format standardisé et sa capacité à être monté facilement sur un rail DIN, le H3DK-GE s’insère dans la majorité des architectures de contrôle industriel existantes. Il est compatible avec d’autres équipements de la série H3DK, assurant ainsi une flexibilité dans la conception des systèmes d’automatisation. Les ingénieurs peuvent ainsi concevoir des solutions sur mesure pour le contrôle des moteurs avec un équipement fiable et reconnu. Sa simplicité de branchement via bornier à vis assure un entretien et une modification rapide du système en cas de besoin, facilitant la maintenance opérationnelle des installations industrielles.
