Présentation du produit H3DK-GA
Fonctionnalité et application du H3DK-GA

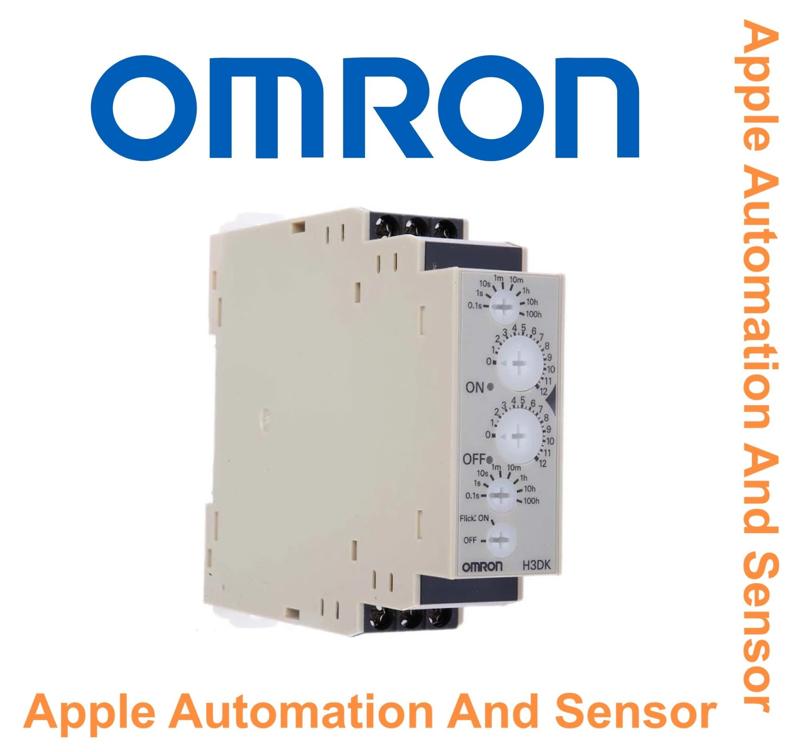

Le H3DK-GA est un temporisateur analogique à état solide conçu par Omron, spécifiquement pour les applications industrielles nécessitant un contrôle précis du démarrage étoile-triangle (star-delta) des moteurs. Ce temporisateur sert à améliorer la fiabilité et la sécurité dans la gestion des moteurs électriques en assurant un transfert séquentiel entre les modes étoile et triangle, réduisant ainsi les courants d’appel et les contraintes mécaniques. Il est adapté aux environnements industriels exigeants où les performances, la robustesse et la précision sont essentielles.
Grâce à son fonctionnement en mode unique, ce temporisateur simplifie la gestion des cycles de démarrage des moteurs tout en offrant une grande précision dans la temporisation. Son intégration dans les tableaux électriques est facilitée par son montage sur rail DIN, standard industriel, garantissant une installation rapide et sécurisée. Le H3DK-GA est particulièrement prisé dans les industries nécessitant des moteurs triphasés avec contrôle étoile-triangle pour optimiser la durée de vie des équipements et assurer une efficacité optimale du processus industriel.
Avantages techniques du H3DK-GA pour les professionnels
Le temporisateur H3DK-GA se démarque par plusieurs caractéristiques clés qui répondent aux besoins des ingénieurs, installateurs et décideurs industriels. Il offre un contrôle précis des cycles de démarrage étoile-triangle grâce à un réglage fin du temps de transfert, ce qui permet de limiter l’usure des moteurs et d’améliorer la stabilité du réseau électrique.
Le produit bénéficie d’une conception robuste avec une protection IP30, garantissant une résistance adéquate aux environnements industriels standards et assurant une durabilité dans le temps. Son alimentation en 12 VDC, avec une tolérance de variation jusqu’à 20%, le rend compatible avec de nombreuses architectures électriques industrielles. De plus, le H3DK-GA est équipé de sorties à contacts SPDT qui permettent une intégration flexible dans divers circuits de commande grâce à une capacité de courant nominale élevée pouvant gérer des charges résistives jusqu’à 5 A à 250 VAC.
Données techniques du H3DK-GA
Caractéristiques électriques principales
Le H3DK-GA est alimenté en 12 VDC avec une tolérance de 20 % sur la tension d’alimentation, ce qui supporte une plage opérationnelle entre 90 et 110 % de la tension nominale. Sa consommation électrique est faible, d’environ 0,9 W sous 12 VDC, limitant ainsi les pertes et optimisant l’efficacité énergétique du système. La résistance d’isolement minimale est de 100 MΩ à 500 VDC, assurant une isolation fiable entre les circuits de commande et de puissance. La force diélectrique atteint jusqu’à 2 000 VAC entre les parties métalliques porteuses de courant et les parties non porteuses, garantissant la sécurité électrique.
Tableau des spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Tension d’alimentation nominale | 12 VDC ± 20% |
| Plage de temporisation | 1 seconde à 120 secondes |
| Type de sortie | SPDT (1 Form C) – contacts de commande |
| Capacité de courant nominal | 5 A à 250 VAC / 5 A à 30 VDC (charge résistive) |
| Précision de temporisation | ± 1 % F.S. max. |
| Plage de température de fonctionnement | -20 °C à +55 °C (sans condensation) |
| Humidité de fonctionnement | 25 % à 85 % RH |
| Indice de protection | IP30 (borne IP20) |
| Type de connexion | Borniers à vis |
| Dimensions (L x l x H) | 100 mm x 22,5 mm x 79 mm |
| Poids | Environ 120 g |
Installation et intégration du H3DK-GA
Montage et connexion électrique
Le H3DK-GA est conçu pour un montage simple sur rail DIN standard de 22,5 mm de largeur, facilitant son intégration dans les armoires et panneaux électriques industriels. Ce mode de fixation rapide et fiable permet un remplacement ou une installation aisée par les installateurs et les équipes de maintenance, réduisant ainsi les temps d’arrêt éventuels.
Les connexions électriques s’effectuent via des borniers à vis, supportant une grande variété de calibres de câbles industriels. Les bornes sont de type à sécurité renforcée pour éviter tout contact accidentel, respectant la norme EN 50274. Cette conception assure une haute fiabilité des connexions même dans les environnements soumis à des vibrations ou des chocs, caractéristiques fréquentes dans l’industrie.
Compatibilité et normes industrielles
Le H3DK-GA est conforme aux principales normes internationales, telles que UL 508, CSA C22.2 No.14, EN 61812-1 ainsi qu’à des normes d’isolation et d’immunité EMC adéquates pour les environnements industriels lourds. Il est donc parfaitement adapté aux exigences de sécurité et de durabilité exigées par les décideurs industriels.
En outre, le dispositif offre une grande flexibilité fonctionnelle, permettant aux utilisateurs de choisir entre différents modes de démarrage (flicker-ON ou flicker-OFF) et de régler indépendamment les temps ON et OFF selon les besoins spécifiques des processus industriels. Cette adaptabilité rend le H3DK-GA compatible avec une large gamme d’applications de contrôle moteur dans divers secteurs industriels, offrant ainsi une solution fiable et performante.
