Présentation générale du relais de sécurité G9SE-401
Un relais de sécurité compact et polyvalent

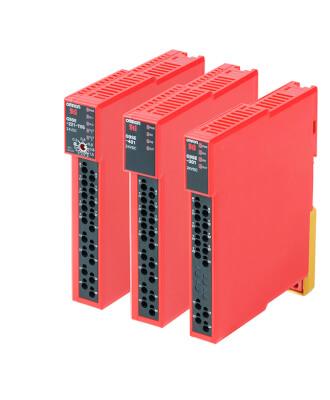

Le relais de sécurité G9SE-401 de la série G9SE d’Omron est une solution compacte et fiable conçue pour assurer la sécurité dans les environnements industriels. Doté d’une conception slim, il s’intègre facilement dans des espaces de contrôle restreints, mesurant seulement 22,5 mm de largeur, avec une profondeur de 112 mm et une hauteur de 144,5 mm. Ce relais de sécurité est compatible avec divers dispositifs d’entrée de sécurité tels que les boutons d’arrêt d’urgence, les interrupteurs de porte, et les barrières immatérielles.
Le G9SE-401 se distingue par ses bornes à connexion par vis sans outil, facilitant ainsi l’installation rapide et sécurisée, même dans des armoires de commande encombrées. Ses indicateurs LED intuitifs permettent de visualiser instantanément l’état des entrées et sorties de sécurité, ce qui accélère considérablement le diagnostic et la résolution des incidents sur les équipements. Adapté à une large gamme d’applications industrielles, ce relais assure la surveillance et l’arrêt des machines en cas de détection d’anomalie, renforçant la protection des opérateurs tout en garantissant la continuité sécurisée des opérations.
Fonctionnalités clés du G9SE-401
Le relais G9SE-401 intègre quatre contacts de sécurité et un contact auxiliaire, avec une architecture à double canal qui permet une surveillance fiable des circuits de sécurité. Sa fonction d’arrêt d’urgence réagit en moins de 15 millisecondes, ce qui correspond à un temps de réponse ultra-rapide pour l’arrêt des machines en cas de danger. Le dispositif prend en charge à la fois la réinitialisation automatique et manuelle, offrant une flexibilité importante selon les exigences de l’installation.
Ce relais est conforme aux normes internationales les plus rigoureuses, notamment EN ISO 13849-1 (niveau de performance PLe/sécurité catégorie 4), IEC 62061 (SIL3), et les normes d’ascenseurs EN81-1/-2, garantissant une intégration conforme aux standards de sécurité les plus élevés. Il est également certifié CE, UL, TUV et CCC, témoignant de sa fiabilité et de sa qualité de fabrication adaptée aux environnements industriels exigeants. Son encombrement réduit et ses performances en font un choix idéal pour le contrôle sécuritaire dans des installations automatisées diverses.
Données techniques du relais de sécurité G9SE-401
Caractéristiques électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Tension d’alimentation nominale | 24 V DC |
| Plage de tension de fonctionnement | -15 % à +10 % de la tension nominale |
| Consommation électrique | 4 W max. |
| Temps de réponse (ON à OFF) | 15 ms max. |
| Durée de vie électrique | 50 000 cycles minimum |
| Durée de vie mécanique | 5 000 000 opérations minimum |
| Type de contact de sécurité | 4 contacts de sécurité (4PST-NO) |
| Contact auxiliaire | 1 contact auxiliaire |
| Courant de charge des contacts | 250 VAC 5 A, 30 VDC 5 A (charge résistive) |
| Longueur maximale du câble | 100 m max. |
| Type de bornes | Bornes à vis |
| Dimensions | 22,5 mm (L) x 144,5 mm (H) x 112 mm (P) |
| Température ambiante de fonctionnement | -10 à 55 °C (sans gel ni condensation) |
Normes et certifications
Le relais de sécurité G9SE-401 est conçu en conformité avec plusieurs normes de sécurité industrielles majeures, assurant une protection robuste sur le terrain. Il répond à la norme EN ISO 13849-1, atteignant le niveau de performance PLe et la catégorie de sécurité 4, ce qui correspond au niveau le plus élevé de fiabilité pour les systèmes de commande de sécurité.
En outre, il est conforme à la norme IEC 62061 avec un niveau SIL 3, garantissant une intégrité fonctionnelle élevée dans les applications critiques. Pour les dispositifs liés aux ascenseurs, il est certifié selon les normes EN81-1 et EN81-2. Les différentes certifications internationales CE, UL, TUV et CCC attestent que ce relais respecte les exigences réglementaires pour une utilisation mondiale en environnement industriel, confirmant ainsi sa robustesse et son aptitude à protéger efficacement les installations et le personnel.
Applications et avantages dans l’industrie
Domaines d’application typiques
Le relais de sécurité G9SE-401 est particulièrement adapté aux environnements industriels où la sécurité des opérateurs et la fiabilité du contrôle machine sont primordiales. Il est utilisé pour la surveillance des dispositifs d’arrêt d’urgence, des interrupteurs de porte de sécurité et des barrières immatérielles, garantissant un arrêt immédiat et sécurisé des machines en cas de détection d’anomalies. Ce relais trouve sa place dans un large éventail de secteurs incluant les chaînes de montage automatisées, l’aérospatiale, la construction, ainsi que dans la fabrication de véhicules et d’équipements mécaniques.
Sa capacité à supporter des câbles allant jusqu’à 100 mètres de longueur permet une installation flexible, même dans de grandes installations industrielles. De plus, son design compact minimise l’encombrement dans les armoires de contrôle très chargées, facilitant ainsi l’intégration dans des systèmes complexes et évolutifs. Ceci en fait un composant clé pour les ingénieurs et installateurs souhaitant renforcer la sécurité machine tout en optimisant l’espace disponible.
Bénéfices pour les ingénieurs et décideurs
Le G9SE-401 offre plusieurs avantages critiques pour les professionnels de l’industrie. Son temps de réponse rapide, inférieur à 15 millisecondes, garantit une protection immédiate en cas de situation dangereuse, réduisant ainsi les risques d’accidents graves. Les indicateurs LED facilitent la maintenance et permettent une vérification visuelle instantanée du status de fonctionnement, limitant ainsi les temps d’arrêt et améliorant la productivité.
Avec ses doubles canaux d’entrée, il assure une surveillance fiable et conforme aux exigences de sécurité les plus strictes, indispensable pour la conformité réglementaire et la sécurité opérationnelle. Sa facilité d’installation grâce aux bornes sans vis simplifie le travail des monteurs et réduit les coûts d’installation. Enfin, ses certifications internationales et son respect des normes garantissent une intégration pérenne dans les systèmes industriels modernes, apportant ainsi une sécurisation optimale des process critiques.
