Présentation générale du relais de sécurité G9SE-221-T30
Une solution compacte pour la sécurité industrielle

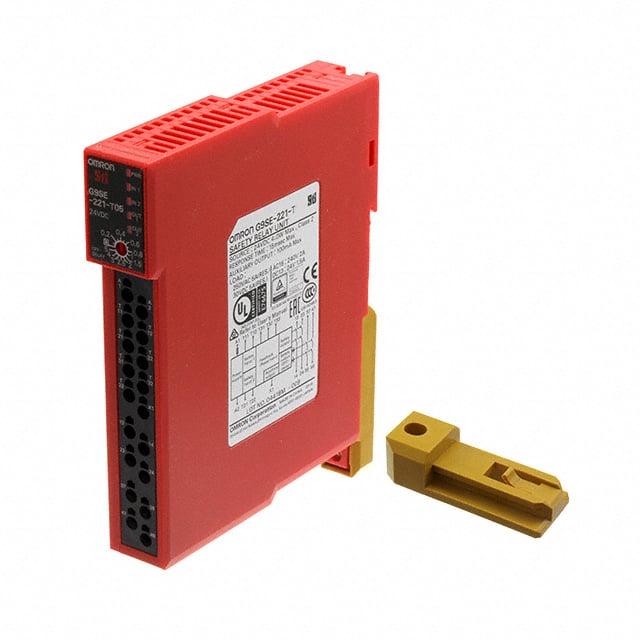

Le G9SE-221-T30 est un relais de sécurité développé par Omron, appartenant à la série G9SE. Ce relais est conçu pour répondre aux besoins spécifiques en matière de sécurité des installations industrielles. Son format compact, d’une largeur de 45 mm, permet une installation facile même dans des espaces réduits. Ce module est particulièrement adapté pour les systèmes de sécurité tels que les arrêts d’urgence et la surveillance des portes de sécurité. Il intègre deux contacts de sécurité instantanés (DPST-NO) et une temporisation de coupure avec un délai de 30 secondes, permettant d’assurer un arrêt sécurisé et contrôlé des équipements dangereux.
Applications et aspects fonctionnels clés
Ce relais de sécurité est destiné à un usage professionnel, notamment pour les ingénieurs et techniciens responsables de la sécurité machine et des systèmes de contrôle. Le G9SE-221-T30 assure une fonction de sécurité conforme aux normes industrielles les plus strictes, notamment pour les applications nécessitant un comportement de coupure différé. Il est également adapté pour une utilisation avec des capteurs de sécurité dotés de sorties PNP, assurant une intégration facile avec divers systèmes automatisés. Son montage est destiné à un rail DIN, ce qui facilite son intégration dans des armoires électriques standardisées. De plus, le relais est conçu pour fonctionner dans une plage de températures de -10°C à 55°C, garantissant sa fiabilité dans des environnements industriels variés.
Données techniques du relais G9SE-221-T30
Caractéristiques électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Tension d’alimentation | 24 V DC |
| Nombre d’entrées | 4 |
| Contacts de sécurité | 2 x DPST-NO (Double Pôle Simple Tiroir – Normalement Ouvert) |
| Sorties auxiliaires | 1 sortie transistor PNP |
| Retard de coupure | 30 secondes |
| Montage | Rail DIN |
| Classe de protection | IP20 |
| Température de fonctionnement | -10°C à +55°C (sans condensation ni gel) |
| Durée de réponse | 15 ms maximum |
| Dimensions | Largeur 45 mm |
| Courant de charge maximal des contacts | 5 A à 250 VAC ou 30 VDC (charge résistive) |
Normes et certifications
Le relais G9SE-221-T30 répond aux exigences de sécurité rigoureuses en conformité avec la norme EN ISO 13849-1 ou SIL 3 selon EN 61508. Il est également certifié pour une utilisation dans des systèmes de sécurité des ascenseurs conformément à la norme EN 81-1 et EN 81-2. Ces certifications garantissent que le module peut être utilisé dans des applications critiques pour assurer la sécurité des opérateurs et la conformité réglementaire des installations industrielles. Par ailleurs, ce dispositif est conçu pour garantir une sécurité de catégorie 3, ce qui assure une redondance et une détection des défaillances adaptée aux systèmes de sécurité avancés.
Intégration et avantages pour les professionnels
Facilité d’intégration et flexibilité d’installation
Le relais de sécurité G9SE-221-T30 est conçu pour faciliter son intégration dans les installations industrielles. Son format compacte et son montage sur rail DIN permettent une installation rapide dans les armoires électriques standard. Les bornes à ressort assurent une connexion électrique fiable et une maintenance facilitée sans besoin d’outils spécifiques. Ce système est compatible avec une large gamme de capteurs de sécurité, notamment ceux avec sorties PNP, ce qui le rend très polyvalent pour les dispositifs de sécurité comme les arrêt d’urgence ou les portes de protection. Grâce à son délai de coupure réglable jusqu’à 30 secondes, il permet une gestion optimale de la coupure de l’alimentation, adaptée aux contraintes spécifiques des installations.
Sécurité renforcée et compliance industrielle
Les professionnels bénéficient avec le G9SE-221-T30 d’un relais qui assure non seulement une haute sécurité fonctionnelle mais aussi une conformité aux normes industrielles actuelles. L’acceptation par des certifications internationales garantit la fiabilité et la sûreté du dispositif en milieu industriel. La présence de sorties auxiliaires transistorisées permet d’ajouter des fonctions complémentaires ou des indicateurs d’état sans compromettre la sécurité. Ce relais aide les ingénieurs à concevoir des systèmes de sécurité robustes, garantissant à la fois la sécurité des utilisateurs et la continuité de service des équipements, éléments clés dans les environnements industriels où la prévention des risques est essentielle.
