Présentation du G9SE-221-T05 : un relais de sécurité compact et performant
Caractéristiques générales du G9SE-221-T05

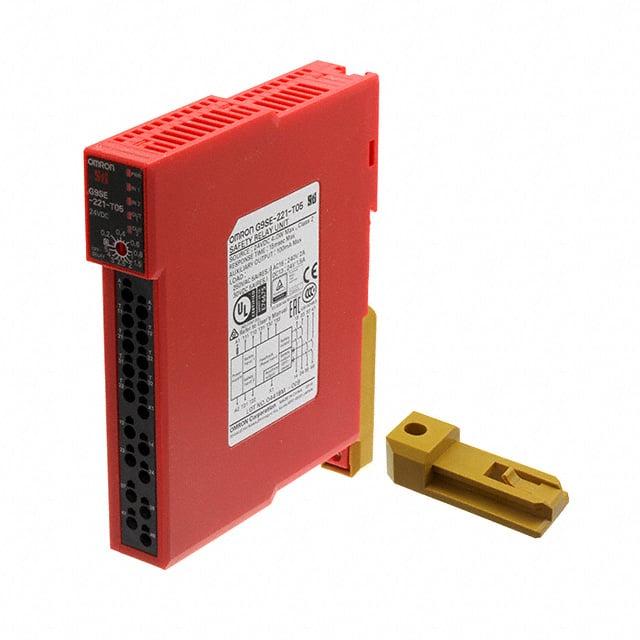

Le relais de sécurité G9SE-221-T05 d’Omron est une unité compacte conçue pour assurer la sécurité dans divers environnements industriels. Il dispose de deux canaux de sécurité principaux avec contacts normalement ouverts (DPST-NO), ainsi qu’un contact auxiliaire, le tout alimenté par une bobine à 24 V DC. Cette configuration permet une surveillance fiable des dispositifs de sécurité tels que les arrêts d’urgence, les barrières immatérielles ou les détecteurs de portes. La gamme G9SE est particulièrement appréciée pour sa compacité, occupant une largeur de seulement 22,5 mm, ce qui facilite son intégration dans des panneaux de commande aux espaces restreints. Le G9SE-221-T05 intègre une fonction de retard de coupure (off-delay) pouvant être réglée avec une précision allant jusqu’à 16 pas temporels, ce qui permet d’ajuster finement la temporisation selon les besoins spécifiques des applications industrielles. L’installation est simplifiée grâce à des terminaux à vis assurant un câblage solide et une maintenance aisée. De plus, le relais est équipé d’indicateurs LED intuitifs qui affichent en temps réel le statut des entrées et sorties de sécurité, facilitant ainsi le diagnostic et la résolution rapide des incidents en cas de déclenchement.
Avantages et applications typiques
Le G9SE-221-T05 est largement utilisé dans des secteurs industriels exigeant des normes de sécurité élevées. Parmi ses avantages, on compte son niveau de fiabilité élevé certifié PL e selon la norme EN ISO 13849-1, ainsi qu’un niveau d’intégrité de sécurité SIL 3 selon la norme EN 61508, garantissant une protection robuste contre les défaillances. La robustesse mécanique du relais, avec une résistance aux vibrations et une durabilité mécanique dépassant 5 millions d’opérations, contribue à réduire les interruptions et augmenter la disponibilité des installations. Les indicateurs LED facilitent la maintenance proactive en permettant à l’équipe technique de visualiser rapidement l’état fonctionnel sans outil supplémentaire. Ce relais est adapté aux processus automatisés en usine, aux cuisines industrielles, aux systèmes de portes automatiques et aux équipements médicaux, offrant une solution de protection efficace et fiable dans ces domaines critiques. Sa capacité à combiner un câblage simple, une excellente résistance électrique, et un encombrement réduit en fait un composant clé pour renforcer la sécurité des machines tout en optimisant l’espace dans les armoires de contrôle.
Données techniques détaillées du G9SE-221-T05
Caractéristiques électriques et de performance
| Caractéristique | Valeur |
|---|---|
| Tension d’alimentation nominale | 24 V DC |
| Plage de tension d’opération | -15% à +10% de la tension nominale |
| Consommation électrique | Max. 4 W |
| Temps de fonctionnement (OFF à ON) | 100 ms max |
| Temps de réponse (ON à OFF) | 15 ms max |
| Durée maximale du retard de coupure | 5 secondes (réglable en 16 étapes) |
| Type de contact sécurité | DPST-NO (2 contacts normalement ouverts) |
| Contact auxiliaire | 1 contact |
| Capacité nominale de contact | 250 V AC, 5 A / 30 V DC, 5 A (charge résistive) |
| Montage | Rail DIN |
Dimensions et spécifications mécaniques
| Dimension | Valeur |
|---|---|
| Longueur | 144,5 mm |
| Largeur | 22,5 mm |
| Profondeur | 112 mm |
| Indice de protection | IP20 (protection contre objets > 12,5 mm) |
| Durabilité mécanique | 5 000 000 opérations minimum |
| Durabilité électrique | 50 000 opérations minimum |
| Température de fonctionnement | -10 °C à +55 °C (sans condensation ni gel) |
| Type de borne | Borne à vis |
Normes, certifications et installation du G9SE-221-T05
Normes et certificats de conformité
Le relais de sécurité G9SE-221-T05 est conforme aux exigences rigoureuses des standards industriels internationaux de sécurité. Il répond à la norme EN ISO 13849-1 avec un niveau de performance PL e, garantissant un très haut niveau de sécurité pour la protection des personnes et des équipements. Il respecte également la norme IEC 62061 avec une intégrité de sécurité SIL3, qui est la plus élevée pour les systèmes industriels. De plus, il est certifié selon les normes EN 81-1 et EN 81-2 pour les applications liées aux ascenseurs. Ces certifications attestent de la fiabilité du relais dans des conditions d’opérations critiques et confirment son aptitude aux applications nécessitant des critères stricts de sécurité. En parallèle, le G9SE-221-T05 détient les certifications CE, UL, TUV et CCC, démontrant sa conformité aux règlements européens, américains, et asiatiques, ce qui facilite son intégration dans des projets internationaux et industriels diversifiés.
Installation et maintenance
