Présentation du produit G9SE-201 et ses avantages pour les applications industrielles
Description générale du relais de sécurité omron G9SE-201

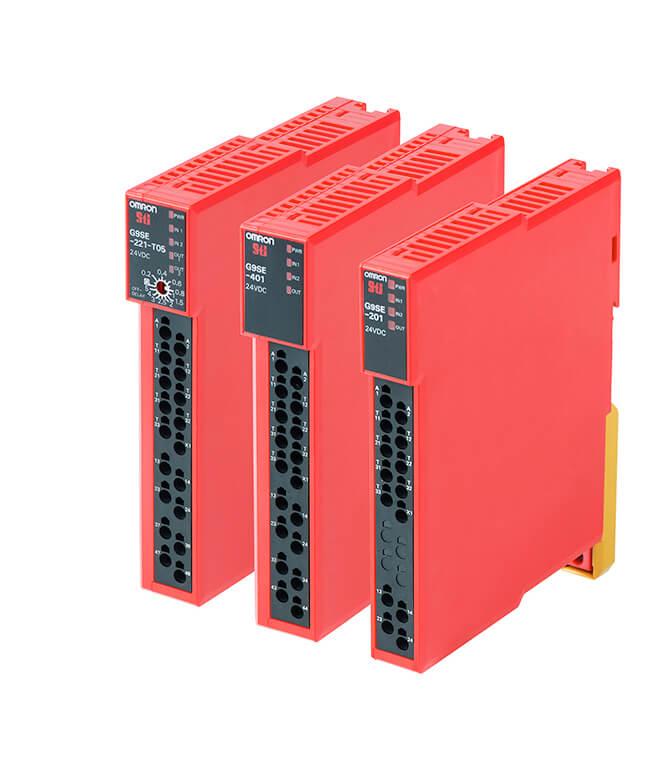

Le relais de sécurité Omron G9SE-201 est un composant essentiel conçu pour assurer la sécurité dans divers environnements industriels. Sa conception compacte et sa facilité d’installation en font un choix privilégié pour les ingénieurs, les installateurs et les décideurs industriels cherchant à intégrer des dispositifs de sécurité robustes dans leurs systèmes. Ce relais intègre deux canaux de sécurité doubles, avec deux contacts de sécurité et un contact auxiliaire, permettant une surveillance efficace d’éléments tels que les boutons d’arrêt d’urgence, les interrupteurs de porte ou les rideaux lumineux de sécurité. Fabriqué par Omron, une référence dans le domaine de l’automatisation industrielle, le G9SE-201 garantit une haute fiabilité. Sa petite taille — seulement 17,5mm de largeur — permet une intégration dans des panneaux de contrôle compacts sans sacrifier la performance. De plus, son boîtier rouge distinctif assure une identification immédiate sur site, ce qui est crucial en cas d’intervention rapide. L’usage de bornes à ressort sans vis sur la face avant simplifie considérablement les opérations de câblage et réduit les temps d’installation et de maintenance. Les indicateurs LED intégrés offrent une surveillance visuelle intuitive, facilitant ainsi le diagnostic rapide du statut des entrées et sorties de sécurité. Cette fonctionnalité optimise les interventions techniques en cas d’arrêt machine, limitant les temps d’arrêt et améliorant la productivité globale des équipements.
Applications industrielles et bénéfices pour la sécurité des machines
Le G9SE-201 est parfaitement adapté à une large palette d’applications industrielles où la sécurité des opérateurs et des équipements est une exigence primordiale. Il est fréquemment utilisé dans les bâtiments publics, l’industrie automobile, la fabrication de matériaux ainsi que dans les secteurs de transformation alimentaire et pharmaceutique, entre autres. Son rôle est de conjuguer la surveillance des dispositifs de protection d’arrêt d’urgence et d’interverrouillage, assurant ainsi non seulement la conformité aux normes de sécurité internationales telles qu’EN ISO 13849-1 et IEC 62061, mais également la prévention efficace des accidents. Ce relais de sécurité contribue à réduire les risques liés à des défaillances ou à des erreurs humaines en offrant des sorties de sécurité à haute intégrité avec un temps de réponse rapide, inférieur à 15 millisecondes. Par sa conception certifiée Ple selon EN ISO 13849-1 et SIL 3 selon IEC 61508, le G9SE-201 répond aux exigences des environnements industriels les plus stricts. L’automatisation sécurisée des machines grâce à ce relais permet d’allier productivité et protection. Les utilisateurs bénéficient d’un composant qui améliore la sécurité fonctionnelle tout en optimisant la simplicité d’intégration et la maintenance sur site, caractéristiques indispensables dans les contextes industriels modernes exigeants et normés.
Données techniques détaillées et spécifications du relais G9SE-201
Caractéristiques électriques et mécaniques essentielles
Le relais de sécurité G9SE-201 présente des spécifications techniques précises permettant son utilisation fiable en milieu industriel. Alimenté par une tension nominale de 24 V DC, il fonctionne dans une plage de tension comprise entre -15% et +10% de la tension nominale. Sa consommation électrique maximale est de 3 watts, consommée uniquement par le relais lui-même (hors charge). En ce qui concerne les sorties de sécurité, il offre deux contacts de sortie à ouverture instantanée (DPST-NO) capables de commuter jusqu’à 250 VAC ou 30 VDC avec un courant maximal de 5 A sous charge résistive. La sortie auxiliaire est constituée d’un transistor PNP dont le courant maximal admis est de 100 mA en courant continu. Ce relais assure des performances mécaniques et électriques élevées, avec une durabilité minimale de 5 millions d’opérations mécaniques et 50 000 opérations électriques, garantissant ainsi une longue vie utile dans des conditions industrielles exigeantes. La résistance de contact initiale est typiquement de 100 milliohms, minimisant les pertes et assurant une qualité de commutation optimale.
Tableau récapitulatif des principales spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Tension d’alimentation nominale | 24 V DC |
| Plage de tension de fonctionnement | -15% à +10% de 24 V DC |
| Consommation électrique maximale | 3 W (max.) |
| Nombre de contacts de sécurité | 2 (DPST-NO) |
| Capacité de commutation des contacts | 5 A à 250 VAC / 30 VDC (charge résistive) |
| Sortie auxiliaire | Transistor PNP, 100 mA max. |
| Temps de réponse (ON à OFF) | 15 ms max. |
| Temps de fonctionnement (OFF à ON) | 100 ms max. |
| Durabilité mécanique | 5 millions d’opérations mini. |
| Durabilité électrique | 50 000 opérations mini. |
| Température ambiante de fonctionnement | -10 °C à +55 °C |
| Dimensions | 144.5 mm (H) x 17.5 mm (L) x 112 mm (P) |
| Type de montage | Rail DIN |
| Type de bornes | Bornes à ressort sans vis |
| Certifications | CE, UL, TUV, CCC |
Installation, certification et aspects opérationnels du G9SE-201
Facilité d’installation et maintenance simplifiée
Le relais Omron G9SE-201 a été conçu pour offrir une installation rapide et sans erreur, grâce notamment à ses bornes à ressort sans vis positionnées sur la face avant. Ce système de connexion facilite le câblage, réduisant ainsi les temps de montage dans les armoires électriques, particulièrement dans les espaces confinés. Son profil étroit de 17,5 mm de large permet d’économiser de l’espace précieux sur le rail DIN, ce qui est un avantage significatif dans les environnements industriels où chaque centimètre compte. Par ailleurs, les indicateurs LED intégrés fournissent une rétroaction visuelle instantanée sur l’état des entrées et sorties, ce qui facilite nettement la détection de défauts ou d’anomalies. Cette fonctionnalité favorise une intervention rapide en cas d’arrêt ou de panne, contribuant à minimiser les interruptions de production et à maintenir un haut niveau de disponibilité des équipements. La robustesse mécanique attestée par un minimum de 5 millions de cycles et une plage de température opérationnelle étendue confèrent une fiabilité durable dans des conditions industrielles variables.
Conformité aux normes internationales et certifications reconnues
Le relais de sécurité G9SE-201 répond aux exigences rigoureuses des normes de sécurité internationales majeures, garantissant ainsi son emploi dans des applications de sécurité critiques. Il est conforme à la norme EN ISO 13849-1 avec un niveau de performance PLe et une catégorie de sécurité 4, ce qui signifie qu’il assure un très haut niveau de sécurité fonctionnelle. De plus, il répond à la norme IEC 62061 avec une classification SIL 3, communément requise dans les environnements industriels contraignants. Il bénéficie également des certifications CE, UL, TUV et CCC attestant de sa conformité aux standards de sécurité et de qualité applicables dans différentes régions, y compris Europe, Amérique du Nord et Chine. Sa certification spécifique pour les normes des ascenseurs (EN 81-1, EN 81-2) souligne sa polyvalence et son aptitude à répondre à des exigences spécialisées. Ces certifications offrent aux professionnels une assurance forte quant à la fiabilité et la conformité réglementaire de ce relais dans leurs installations, réduisant ainsi les risques liés à la sécurité et facilitant l’obtention des homologations nécessaires.
