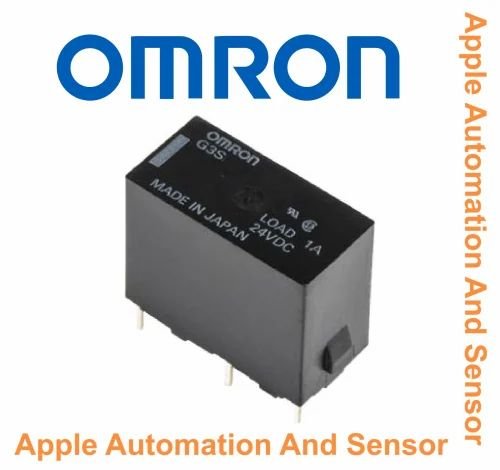

Présentation générale du relais à semi-conducteurs G3S-201PL
Caractéristiques principales et applications
Le relais à semi-conducteurs G3S-201PL de la série G3S d’Omron est conçu pour des applications industrielles exigeantes où la fiabilité et la performance sont cruciales. Ce modèle se présente comme un relais photo-couplé, de type SPST-NO (Single Pole Single Throw – Normally Open), offrant un courant de charge maximal de 1,2 ampères à une tension allant jusqu’à 264 volts AC. Destiné principalement au montage sur circuit imprimé via des broches traversantes (through hole), ce relais permet d’effectuer des commutations efficaces de charges alternatives sans pièces mécaniques mobiles, ce qui réduit significativement l’usure et améliore la durée de vie du composant.
Le G3S-201PL est adapté à de nombreux usages industriels, notamment dans les systèmes d’automatisation, le contrôle de machines, et les interfaces de puissance faible à moyenne. Sa technologie photo-couplée assure une isolation galvanique entre la commande et la charge, offrant ainsi une meilleure sécurité et limitant les interférences électriques. Cette conception le rend particulièrement approprié pour les environnements industriels où la robustesse et la fiabilité des relais sont primordiales.
Avantages techniques et innovation
L’utilisation d’un relais à semi-conducteurs tel que le G3S-201PL permet de bénéficier de plusieurs avantages par rapport aux relais électromécaniques traditionnels. Tout d’abord, sa capacité à commuer rapidement sans bruit ni étincelle garantit une opération silencieuse et sans usure mécanique. De plus, sa petite taille ultra-compacte facilite l’intégration dans des équipements où l’espace est limité. Ce relais dispose d’une protection contre les surtensions et se conforme aux normes de sécurité CSA et UL, ce qui atteste de sa qualité industrielle supérieure.
Le G3S-201PL est également conçu pour fonctionner dans une large plage de températures allant de -30°C à 100°C, ce qui permet son usage dans divers environnements industriels, même ceux présentant des contraintes thermiques. Enfin, sa conformité aux normes RoHS et REACH reflète un engagement envers le respect des réglementations environnementales actuelles, offrant ainsi une solution à la fois performante et responsable.
Données techniques détaillées du G3S-201PL
Spécifications électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Type de relais | Relais photo-couplé (Photorelay) SPST-NO (1 Form A) |
| Tension d’entrée de commande | 19,2 à 28,8 V DC (24 V DC nominal) |
| Tension de charge (de sortie) | 75 à 264 V AC |
| Courant de charge maximal | 1,2 A |
| Type de montage | Montage sur PCB par broches traversantes (through hole) |
| Style de terminaison | Broches PC (PCB pins) |
| Plage de température de fonctionnement | -30°C à 100°C |
| Type de package | Module compact |
| Isolation | Phototriac |
| Conformité | Approvals CSA et UL |
Autres caractéristiques importantes
- Fonctionnement sans bruit et sans étincelle grâce à la technologie semi-conducteur.
- Pas de fonction de coupure au passage par zéro (zero cross) pour ce modèle.
- Indication d’état non présente intégrée sur ce produit.
- Indice de sensibilité à l’humidité : MSL 1 (niveau illimité), assurant une résistance élevée aux conditions d’environnement.
- Conformité RoHS3 et REACH garantissant une faible empreinte environnementale.
- Code ECCN EAR99, classification pour les contrôles à l’exportation.
Intégration industrielle et perspectives d’utilisation
Intégration dans les systèmes automatisés
Le relais G3S-201PL est idéal pour une intégration fluide dans les systèmes d’automation industrielle modernes. Sa conception en module compact avec des broches traversantes facilite son insertion sur les cartes électroniques standard utilisées dans les armoires de commande. De plus, sa capacité à commuter des charges alternatives jusqu’à 1,2 A le rend adapté pour piloter divers équipements tels que moteurs, lampes, ou petits composants chauffants à usage général. Son isolation galvanique confère une meilleure sécurité opératoire, indispensable dans les environnements industriels complexes où la gestion des interférences et la protection des circuits sensibles sont des critères essentiels.
Les ingénieurs et intégrateurs trouveront dans ce relais une solution fiable et durable pour concevoir des dispositifs intelligents, réduire les coûts de maintenance et améliorer la disponibilité des équipements. Il s’intègre parfaitement aux architectures industrielles nécessitant un contrôle précis et une commutation rapide sans dégradation mécanique. La série G3S offre ainsi une réponse adaptée aux attentes des professionnels de l’automatisation et du contrôle.
Avantages pour les décideurs et installateurs industriels
Pour les décideurs techniques et les installateurs, le relais G3S-201PL propose un rapport qualité-prix intéressant en combinant robustesse et performances dans un encombrement réduit. Sa facilité d’installation sur PCB et sa compatibilité avec les standards industriels simplifient les opérations de mise en œuvre et de remplacement. Grâce à son fonctionnement silencieux et sans contact mécanique, il minimise les risques de pannes liées à l’usure, contribuant ainsi à une exploitation sereine et pérenne des installations.
En outre, la conformité aux normes de sécurité reconnues internationalement renforce la confiance dans ce composant comme choix sûr pour les applications critiques. Les installateurs bénéficieront également des options de support et de documentation fournies par Omron, facilitant la mise en conformité et la formation professionnelle. Enfin, la compatibilité avec une large gamme d’équipements industriels garantit une grande flexibilité d’usage, ce qui est un atout majeur dans les projets d’automatisation complexes et évolutifs.
