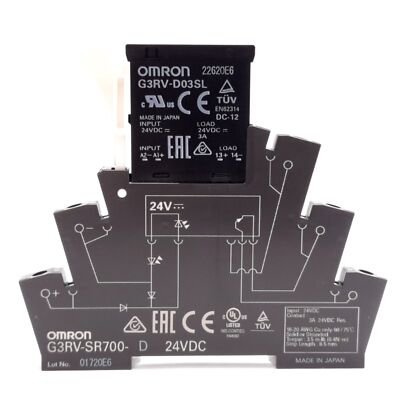

Présentation générale du relais statique G3RV-D03SL-H DC24
Caractéristiques fonctionnelles et conception
Le relais statique G3RV-D03SL-H DC24 d’Omron est une solution compacte et efficace conçue pour le contrôle électrique dans les environnements industriels. Destiné aux ingénieurs et décideurs industriels, ce relais fait partie de la série G3RV-SR, réputée pour sa robustesse et sa fiabilité. Il fonctionne en courant continu (DC) avec une tension maximale de charge de 24 V et peut supporter un courant de charge maximal de 3 A. Ce relais utilise un couplage photoélectrique, ce qui garantit une isolation galvanique entre la commande et la charge, réduisant ainsi le risque de perturbations électriques et améliorant la sécurité des installations.
Sa conception facilite l’intégration dans des panneaux de contrôle, notamment grâce à un système de montage sur socle avec des bornes à connexion rapide. Ce format permet un remplacement rapide et une installation conviviale, minimisant les temps d’arrêt en cas d’intervention. De plus, le relais adopte une technologie à commutation aléatoire (non zero crossing), adaptée aux applications où la gestion fine des phases de commutation est nécessaire, notamment pour éviter les pics de courant et garantir une meilleure protection du matériel connecté.
Avantages et applications typiques
Ce relais statique offre plusieurs atouts clés pour les installations industrielles où la fiabilité et la maintenance réduite sont essentielles. Le fait qu’il soit un relais à semi-conducteurs implique l’absence de pièces mobiles, ce qui allonge considérablement sa durée de vie en limitant l’usure mécanique. Son indicateur LED intégré permet une surveillance visuelle immédiate de l’état opérationnel, simplifiant ainsi les diagnostics et la maintenance préventive.
Le G3RV-D03SL-H DC24 est particulièrement adapté aux applications d’automatisation industrielle, notamment dans les panneaux de commande où l’espace est limité et où la précision du contrôle du courant continu est cruciale. Il peut être utilisé dans des systèmes nécessitant des relais avec une capacité de commutation fiable et rapide, y compris les équipements à base de capteurs photovoltaïques ou autres équipements électroniques sensibles. Son usage est recommandé dans des environnements exigeants qui requièrent des composants durables et performants.
Données techniques
Spécifications électriques et mécaniques
Le relais statique G3RV-D03SL-H DC24 se caractérise par une série de paramètres techniques précis qui assurent sa performance dans les environnements industriels complexes :
| Caractéristique | Valeur | Unité |
|---|---|---|
| Type de commutation | DC (commutation aléatoire) | – |
| Courant de charge maximal | 3 | A |
| Tension de charge maximale | 24 | V DC |
| Tension de commande | 5 à 24 | V DC |
| Type de contact | SPST-NO | – |
| Configuration de montage | Socle avec connexion rapide | – |
| Température de fonctionnement | -40 à +55 | °C |
| Indication d’état | LED intégrée | – |
Dimensions et compatibilité
Le G3RV-D03SL-H DC24 présente un design compact qui facilite son intégration dans les espaces restreints des armoires de commande. Il est conçu pour être monté sur socle, ce qui permet une installation rapide et un remplacement aisé. Les bornes sont de type rapide (quick connect), ce qui garantit une connexion sécurisée et simple sans outils spécifiques.
Cette compatibilité avec les socles standards assure une flexibilité d’usage dans divers systèmes industriels. Sa construction robuste et son absence de pièces mobiles permettent une résistance élevée aux vibrations et aux chocs, caractéristiques essentielles pour les environnements industriels exigeants. L’ensemble de ces spécifications mécaniques garantit une fiabilité opérationnelle durable.
Utilisation professionnelle et conseils d’installation
Intégration dans les systèmes industriels
Le relais G3RV-D03SL-H DC24 est particulièrement adapté aux applications industrielles nécessitant un contrôle précis et fiable des charges en courant continu. Son utilisation est recommandée dans les circuits de commande automatisés où la répétabilité et la rapidité de la commutation sont critiques pour le bon fonctionnement des machines et équipements connectés.
Il trouve sa place dans divers secteurs industriels, notamment l’automatisation des processus, la gestion énergétique, et les installations nécessitant une commande nette des dispositifs alimentés en 24 V DC. Son interface électrique simplifiée grâce au montage sur socle optimise les interventions en maintenance ou modifications ultérieures du système.
Conseils techniques pour la mise en œuvre
Pour garantir un fonctionnement optimal, il est essentiel de respecter les plages de tensions et de courants spécifiées. Le relais doit être monté sur un socle compatible, avec un câblage rigoureusement conforme aux recommandations d’Omron afin d’assurer une connexion fiable et durable.
Il est conseillé de veiller à la dissipation thermique autour du relais, notamment dans les environnements chauds, afin de préserver les caractéristiques électriques du dispositif. La LED d’indication permet de vérifier en temps réel l’état de la commande, facilitant la détection rapide de tout dysfonctionnement éventuel. Le respect de l’intervalle de température d’exploitation (-40 à +55°C) garantit également la longévité et la stabilité des performances du relais.
