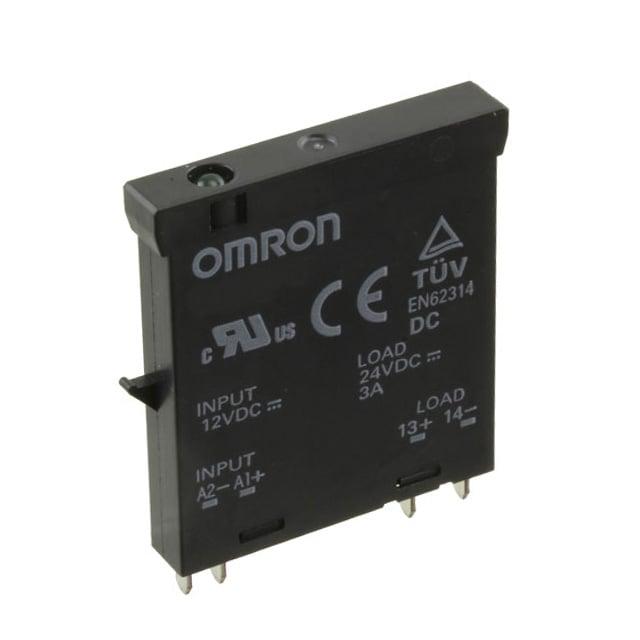

Présentation générale du relais à semi-conducteurs G3RV-D03SL DC12
Contexte et rôle dans l’automatisation industrielle
Le G3RV-D03SL DC12 est un relais à semi-conducteurs conçu par Omron, reconnu pour son expertise dans les équipements d’automatisation industrielle. Ce relais se distingue par sa capacité à commuter des charges de courant continu (DC) avec une grande fiabilité et une maintenance quasi nulle, ce qui le rend indispensable dans les environnements industriels exigeants. Son format plug-in et sa conception compacte permettent une intégration facilitée dans les armoires de contrôle, optimisant ainsi l’espace et simplifiant les opérations d’installation et de remplacement. Conçu pour des applications nécessitant une commutation précise et rapide, ce relais est également équipé d’un coupleur photovoltage, garantissant une isolation électrique robuste entre la commande et la charge. Ces caractéristiques font du G3RV-D03SL DC12 un élément clé pour les ingénieurs et installateurs dans la conception de systèmes automatisés performants et durables.
Avantages liés à la technologie du relais à semi-conducteurs
La technologie à semi-conducteurs utilisée dans le G3RV-D03SL DC12 procure plusieurs bénéfices majeurs par rapport aux relais électromécaniques traditionnels. D’une part, elle assure une absence totale d’usure mécanique, prolongeant significativement la durée de vie du relais. Cette absence de pièces mobiles élimine également les problèmes de rebond et réduit les vibrations et bruits électriques, ce qui est essentiel dans les systèmes sensibles. Par ailleurs, grâce à sa réactivité élevée, ce relais optimise les temps de commutation, contribuant à une meilleure performance globale des processus industriels. Son format plug-in facilite un remplacement rapide, minimisant ainsi les interruptions de production. En outre, la certification CE atteste de sa conformité aux normes de sécurité européennes, assurant aux décideurs industriels une totale confiance quant à son intégration dans leurs systèmes de contrôle automatisés.
Données techniques et caractéristiques détaillées
Caractéristiques électriques et de fonctionnement
Le relais G3RV-D03SL DC12 est conçu pour commuter des charges en courant continu avec une tension de commande comprise entre 5 et 24 V DC, ce qui offre une flexibilité d’intégration dans divers circuits de commande. Il supporte une charge maximale de 3 A sous une tension maximale de 24 V DC, ce qui le rend adapté à une large gamme d’applications industrielles nécessitant des courants modérés à faibles. Le coupleur photovoltage garantit une isolation galvanique entre la commande et la charge, améliorant la sécurité électrique et la résistance aux interférences électromagnétiques. Son fonctionnement est assuré dans une plage de températures étendue, typiquement de -40 à +55°C, permettant une utilisation fiable dans des environnements industriels diversifiés et parfois contraignants. Cette robustesse thermique est essentielle pour assurer la pérennité et la stabilité du fonctionnement en conditions réelles.
Spécifications techniques en tableau
| Caractéristique | Valeur |
|---|---|
| Type de relais | Relais à semi-conducteurs, 1 pôle, plug-in |
| Tension de commande | 5 à 24 V DC |
| Courant maximal de charge | 3 A |
| Tension maximale de charge | 24 V DC |
| Type de charge | DC (courant continu) |
| Dispositif de sortie | Coupleur photovoltage |
| Plage de température d’utilisation | -40 à +55 °C |
| Certifications | CE |
| Code tarifaire | 85364900 |
| Code EAN | 4547648741125 |
Applications et intégration dans les systèmes industriels
Domaines d’usage industriel typiques
Le relais G3RV-D03SL DC12 trouve ses applications principales dans les systèmes d’automatisation industrielle où la commutation fiable de charges DC est cruciale. Il est particulièrement adapté aux armoires de contrôle utilisées dans les lignes de production automatisées, les installations photovoltaïques, les équipements de process, ainsi que dans les dispositifs nécessitant un contrôle précis des moteurs, capteurs et autres composants à courant continu. La robustesse et la fiabilité du relais conviennent parfaitement pour des environnements industriels exigeants, souvent soumis à des variations de température et à des interférences électriques. Son faible encombrement et sa simplicité de montage sur socket DIN permettent une installation aisée et un entretien réduit, favorisant ainsi une exploitation fluide des installations automatisées.
Conseils pour l’installation et la fiabilité opérationnelle
Pour garantir une intégration optimale du G3RV-D03SL DC12, il est recommandé d’utiliser des supports DIN rail adaptés facilitant la fixation stable dans les armoires. L’installation plug-in permet un montage rapide et sécurisé, réduisant ainsi les temps d’arrêt lors de remplacements. La sélection de câblage compatible doit respecter les spécifications de tension et courant indiquées pour ouvrir et fermer les circuits en toute sécurité. Grâce à son indicateur LED intégré, les techniciens peuvent visualiser instantanément l’état de fonctionnement du relais, simplifiant les diagnostics et la maintenance. De plus, la conception sans composants mécaniques mobiles assure un fonctionnement silencieux, sans usure, et une longévité accrue. L’ensemble de ces aspects contribue à une fiabilité opérationnelle élevée, élément fondamental pour les décideurs industriels visant une continuité de production sans faille.
