Présentation du solid state relay G3R-OD201SN-UTU DC5-24
Caractéristiques générales et utilité en industrie

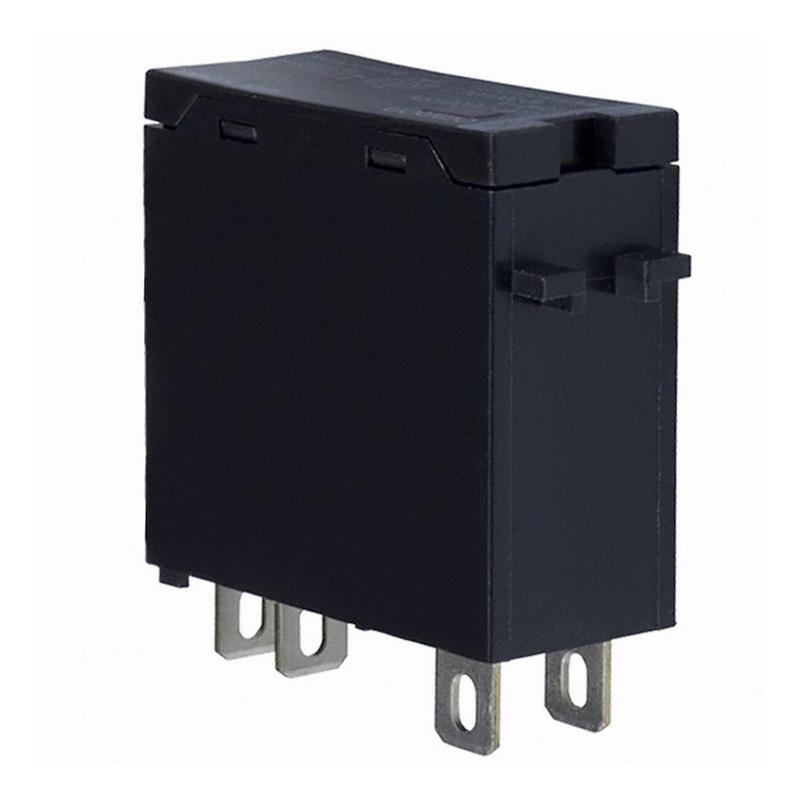

Le relais à semi-conducteurs G3R-OD201SN-UTU DC5-24, conçu par Omron Automation and Safety, s’impose comme un composant clé pour les applications industrielles nécessitant un contrôle précis et fiable des charges en courant continu. Doté d’une interface de sortie DC, ce module se présente sous un format plug-in à 5 broches, conçu pour un montage facile au moyen d’une prise dédiée. Ce relais monophasé est capable de commuter des charges jusqu’à 1,5 ampère avec une tension opérationnelle allant de 48 à 200 VDC, ce qui le rend adapté pour divers équipements industriels et systèmes automatisés. Sa conception compacte facilite l’intégration dans des panneaux de commande et boîtiers industriels, optimisant ainsi l’espace tout en garantissant des performances élevées.
Avantages techniques liés à son design et ses composants
Parmi les atouts majeurs de ce relais à semi-conducteurs figure son isolation par photocoupleur, garantissant une séparation galvanique efficace entre la commande et la charge, ce qui améliore la sécurité et la stabilité du système. La plage de tension de commande allant de 5 à 24 V DC permet une flexibilité d’interface avec différents circuits de commande. La présence d’une LED d’indication d’état offre un retour visuel simple à installer, facilitant la maintenance et le diagnostic rapide sur site. De plus, sa faible consommation de courant de commande (8 mA maximum) limite les besoins énergétiques, ce qui est un avantage dans les environnements où l’efficience énergétique est cruciale.
Données techniques détaillées du G3R-OD201SN-UTU DC5-24
Spécifications électriques et mécaniques
| Application | Interface |
| Nombre de phases | 1 |
| Méthode de montage | Avec prise plug-in |
| Type de bornes | Plug-in |
| Tension nominale de fonctionnement (DC) | 48-200 V |
| Plage de tension de fonctionnement (DC) | 40-200 V |
| Courant nominal de fonctionnement à AC-1 | 1,5 A |
| Hauteur du produit (déballé) | 29 mm |
| Largeur du produit (déballé) | 13 mm |
| Profondeur du produit (déballé) | 28 mm |
| Tension d’alimentation DC | 5-24 V |
| Courant de commande maximum | 8 mA |
| Tension maximale d’opération pour activer | 4 V |
| Tension minimale pour libérer | 1 V |
| Température maximale de fonctionnement | 80 °C |
| Température minimale de fonctionnement | -30 °C |
| Isolation | Photocoupleur |
Fonctionnalités complémentaires et performances
Le relais G3R-OD201SN-UTU intègre des fonctionnalités avancées comme un temps de commutation rapide avec un délai d’activation de 1 milliseconde et un délai de désactivation de 2 millisecondes, ce qui permet une réactivité optimale dans les environnements industriels exigeants. Sa conception robuste lui permet d’opérer en continu dans une large plage de températures, assurant fiabilité et durabilité dans diverses conditions environnementales. Son état actif est indiqué par une LED intégrée, améliorant la visibilité du statut de fonctionnement en temps réel. Son style QC (Quick Connect) facilite les opérations d’installation et de remplacement, réduisant les temps d’arrêt potentiels sur site.
Applications industrielles et intégration du G3R-OD201SN-UTU
Domaines d’utilisation typiques
Ce relais à semi-conducteurs est principalement utilisé comme module de sortie DC dans les systèmes d’automatisation industrielle, offrant un contrôle fiable de charges telles que moteurs, électrovannes, et autres dispositifs exigeant une commutation en courant continu jusqu’à 1,5 ampère. Sa précision et sa robustesse en font un composant de choix pour des secteurs variés, incluant l’automobile, le packaging, la robotique, et la fabrication électrique. La nature à semi-conducteurs du dispositif permet une commutation sans usure mécanique, idéale pour des applications à haute fréquence ou en environnement sévère.
Intégration en systèmes de contrôle modernes
Le G3R-OD201SN-UTU s’intègre facilement dans les architectures d’automatisation grâce à sa tension d’alimentation flexible (5-24 V DC) et à son interface standard plug-in. Il est compatible avec de nombreux contrôleurs programmables industriels (PLC) et cartes d’entrée/sortie, ce qui facilite son incorporation dans des processus intelligents et modulables. Son encombrement réduit permet une optimisation des panneaux de commande tandis que son isolation par photocoupleur assure une compatibilité électromagnétique et une sécurité élevées. Ce relais constitue une solution fiable pour optimiser la gestion énergétique et opérationnelle dans les installations industrielles avancées.
