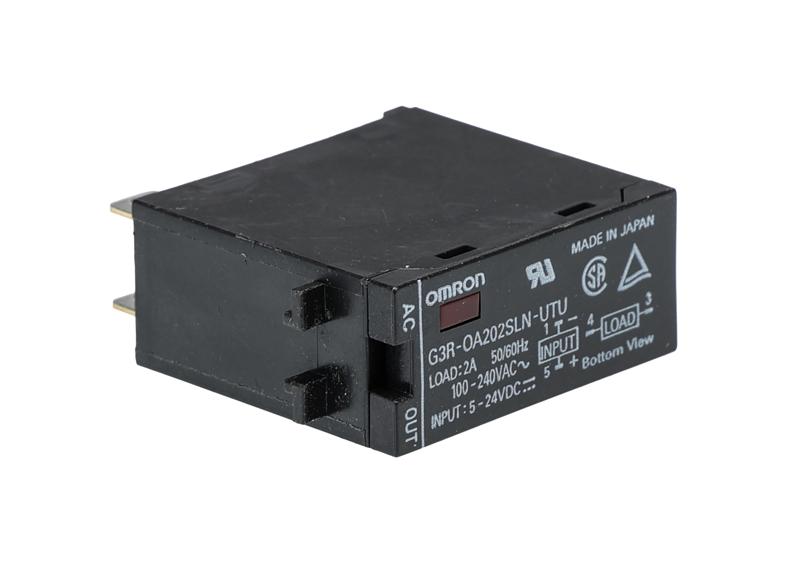

Présentation du relais statique omron G3R-OA202SLN-UTU DC5-24
Caractéristiques principales et conception
Le relais statique Omron G3R-OA202SLN-UTU DC5-24 est un composant électronique conçu pour offrir une commutation fiable et efficace dans les applications industrielles. Ce relais, de la série G3R, se caractérise par un courant de charge maximal de 2 ampères et une tension de charge pouvant atteindre jusqu’à 264 volts en courant alternatif ou continu. Destiné à un montage enfichable grâce à son type de borne spécifique, il facilite l’installation et la maintenance dans tout environnement professionnel. Sa conception compacte, avec une hauteur de 29 mm et une profondeur de 28 mm, permet une intégration aisée dans des espaces restreints ou des systèmes modulaires existants. La plage de tension de commande allant de 5 à 24 volts DC assure une grande flexibilité d’adaptation aux divers systèmes de contrôle automatisés. Grâce à un courant de fuite très faible à l’état bloqué, ce relais contribue à l’efficacité énergétique globale, tout en assurant une isolation optimale par phototriac.
Contexte d’utilisation industrielle
Le relais statique G3R-OA202SLN-UTU DC5-24 trouve son utilité dans de nombreuses applications industrielles où la commutation de charges électriques est requise avec précision et fiabilité. Il est particulièrement adapté pour le contrôle de moteurs, de chauffages et d’autres dispositifs à charge résistive ou inductive, dans des systèmes d’automatisation industrielle. La compatibilité avec les terminaux d’entrée/sortie Omron G70A simplifie son intégration dans des architectures de contrôle complexes. De plus, ce relais convient parfaitement aux environnements nécessitant une commutation silencieuse, rapide et sans usure mécanique, offrant ainsi une longévité supérieure comparée aux relais électromécaniques classiques. Son aptitude pour la commutation de microcharges et la gestion de systèmes à haut rendement énergétique en fait un choix privilégié pour les ingénieurs et techniciens souhaitant optimiser la performance de leurs installations.
Données techniques détaillées du relais G3R-OA202SLN-UTU DC5-24
Spécifications électriques et mécaniques
Le relais statique Omron G3R-OA202SLN-UTU DC5-24 présente des caractéristiques techniques précises qui garantissent sa performance dans des conditions industrielles exigeantes. Il fonctionne avec une tension de charge nominale comprise entre 75 et 264 volts, compatible avec une plage opérationnelle étendue en courant alternatif ou continu. Son courant nominal de commutation est de 2 ampères, adapté à une large gamme de charges. Le relais est conçu pour un montage avec une prise enfichable 5 broches, ce qui facilite le remplacement et la maintenance sans outils spécifiques.
| Caractéristique | Valeur |
|---|---|
| Tension de commande DC | 5-24 V |
| Courant de charge maximal | 2 A |
| Tension de charge opérationnelle | 75-264 V AC/DC |
| Dimensions (H x P) | 29 mm x 28 mm |
| Courant de fuite à l’état bloqué | 1,5 mA (typique) |
| Température de fonctionnement | -30°C à +80°C |
| Type d’isolation | Phototriac |
Performances et compatibilités fonctionnelles
Le relais est équipé d’une technologie avancée de phototriac, offrant une isolation galvanique efficace entre la commande et la charge, ce qui réduit les interférences et augmente la sécurité d’utilisation dans les environnements industriels. La commande nécessite un courant maximal de 15 mA, avec un voltage de commande minimum de 1 V pour la désactivation et un maximum de 4 V pour une mise en marche sûre. Le relais supporte un fonctionnement à température élevée jusqu’à 80°C, grâce à des matériaux durables qui assurent la stabilité de ses performances. De plus, il dispose d’un mode de commutation au passage par zéro, minimisant les surintensités au démarrage des charges et prolongeant la durée de vie du système. Son design modulaire permet aussi une compatibilité avec un large éventail de systèmes d’automatisation et de contrôle, renforçant sa polyvalence.
Intégration et implications pratiques en environnement industriel
Aisance d’installation et maintenance
Le relais Omron G3R-OA202SLN-UTU DC5-24 est conçu pour une installation rapide et sécurisée grâce à son système de montage enfichable. Cette caractéristique simplifie le remplacement sans nécessiter d’intervention complexe, particulièrement appréciée sur les sites industriels où la réduction des arrêts machines est cruciale. La borne enfichable standardisée assure une connexion fiable et stable, évitant les erreurs de câblage et les défaillances potentielles. Cette conception facilite aussi la maintenance préventive, permettant un diagnostic et une intervention rapides en cas de besoin. L’intégration de LEDs indicateurs (selon versions) peut également aider à la surveillance visuelle du fonctionnement du relais.
Avantages en termes d’efficacité et durabilité
Utiliser ce relais statique dans les systèmes industriels permet d’améliorer notablement la durabilité et l’efficacité globales des installations électriques. En éliminant les pièces mobiles présentes dans les relais électromécaniques, ce relais réduit l’usure mécanique et les risques de défaillance liée au fonctionnement répétitif. Son faible courant de fuite à l’état bloqué contribue à diminuer les pertes énergétiques, favorisant une consommation globale plus responsable. La capacité de commutation au passage par zéro préserve les équipements en limitant les pics de courant. Enfin, la compatibilité étendue avec les tensions de commande et de charge multiples offre une flexibilité d’intégration sans nécessiter d’adaptations importantes, ce qui simplifie le design des systèmes automatisés modernes.
