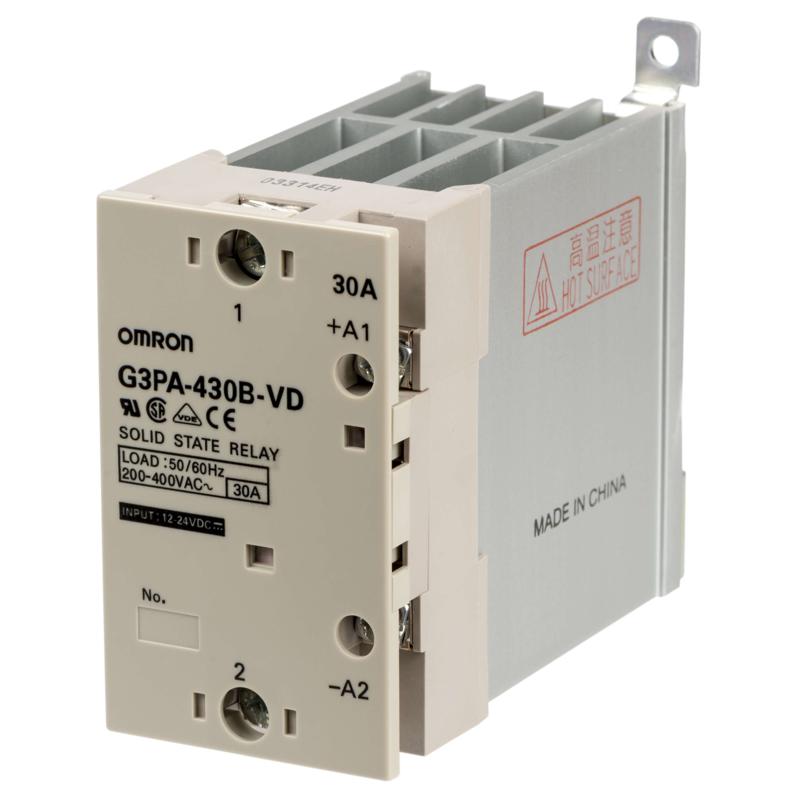

Présentation du relais statique G3PA-430B-VD-2 12-24VDC
Une solution robuste pour le contrôle ON/OFF
Le relais statique G3PA-430B-VD-2 d’Omron est conçu pour les applications industrielles nécessitant un contrôle fiable et précis des charges électriques alternatives. Ce composant se distingue par sa capacité à commuter des charges monophasées, avec une tension opérationnelle allant de 180 à 528 V AC, et un courant maximal de 30 A, assurant ainsi une grande polyvalence dans le contrôle de divers équipements industriels. Il permet un montage facile sur rail DIN ou en surface grâce à ses configurations de fixation adaptées, offrant une intégration aisée dans les armoires et panneaux électriques standard.
Équipé d’un dissipateur thermique intégré, ce relais statique optimise la gestion thermique pour garantir la stabilité opérationnelle même sous charges élevées. La commande de ce relais s’effectue via une tension d’alimentation DC comprise entre 12 et 24 V, avec un courant de commande maximal de 7 mA, ce qui réduit la consommation énergétique côté commande. En outre, le G3PA-430B-VD-2 bénéficie d’un mécanisme de commutation au passage par zéro (zero-crossing switching), minimisant ainsi les interférences électromagnétiques et les contraintes sur le réseau lors de la mise en marche ou hors service des charges.
Avantages du relais statique pour les industriels
Le G3PA-430B-VD-2 se présente comme une alternative fiable aux relais électromécaniques traditionnels, apportant plusieurs bénéfices spécifiques en milieu industriel. Sa conception sans parties mécaniques mobiles assure une durée de vie prolongée, sans usure ni bruit, ce qui est particulièrement apprécié dans les environnements sensibles ou nécessitant un fonctionnement silencieux. De plus, son indicateur LED intégré facilite le diagnostic visuel de l’état de fonctionnement, aidant les techniciens à identifier rapidement le statut de la commande.
La protection contre les chocs électriques est renforcée par la conformité à la norme VDE 0160, notamment avec une isolation phototriac garantissant une tenue diélectrique élevée entre l’entrée et la charge, jusqu’à 4000 V. Cette protection assure une sécurité accrue pour les opérateurs comme pour les équipements environnants, limitant les risques de défaillance liée aux surtensions. La taille compacte du relais, combinée à son montage simple, permet une réduction de l’encombrement dans les armoires de commande sans compromettre les performances.
Données techniques et caractéristiques clés
Spécifications électriques et mécaniques
| Application | Contrôle ON/OFF |
| Nombre de phases | 1 |
| Nombre de pôles | 1 |
| Méthode de montage | Rail DIN ou montage en surface |
| Type de terminal | Vis |
| Tension assignée de fonctionnement AC | 201-480 V |
| Plage de tension de fonctionnement AC | 180-528 V |
| Courant de fonctionnement assigné Ie selon AC-1 | 30 A |
| Courant de charge assigné avec montage rapproché | 24 A |
| Valeur I²t admissible | 1800 A²s |
| Dimensions (H x L x P) | 100 mm x 47 mm x 100 mm |
| Tension d’alimentation DC | 12-24 V |
| Courant de commande maximal | 7 mA |
| Tension de commande max. (must operate) | 9,2 V |
| Tension de relâche min. (must release) | 1 V |
| Température de fonctionnement min. | -30 °C |
| Température de fonctionnement max. | 80 °C |
| Isolation | Phototriac |
| Commutation au passage par zéro | Oui |
Fonctionnalités additionnelles importantes
Le relais statique G3PA-430B-VD-2 intègre des fonctionnalités techniques qui améliorent son efficacité et son usage industriel. La présence d’un dissipateur thermique intégré optimise la dissipation de la chaleur générée lors du passage du courant, évitant ainsi les surchauffes qui pourraient affecter la performance ou la durabilité du relais. Le relais est également doté d’un contact SPST-NO (Single Pole Single Throw – Normally Open), favorisant des applications de type commutation simple et directe au sein de circuits industriels.
Le relais convient parfaitement aux applications nécessitant une faible capacité de courant minimum à la charge, avec un seuil de charge minimum de 500 mA, ce qui garantit la souplesse d’utilisation avec des charges diverses. Le composant répond aux standards de sécurité et de qualité internationaux, notamment avec une conformité à la norme VDE 0160 pour la protection contre les chocs électriques. Le relais est également conçu pour un fonctionnement silencieux et sans étincelles, ce qui le rend adapté aux environnements sensibles et à des applications automatisées nécessitant une grande fiabilité.
Applications industrielles et intégration
Contextes d’utilisation et secteurs industriels
Le relais statique G3PA-430B-VD-2 est particulièrement adapté aux environnements industriels où les exigences en termes de fiabilité et de performance sont élevées. Utilisé dans des systèmes de commande moteurs, de chauffage, ou d’éclairage industriel, il assure une commutation précise et durable dans le temps. Sa capacité à gérer une charge jusqu’à 30 A en courant alternatif en fait un choix privilégié pour la gestion de charges résistives, inductives ou complexes, en évitant les limitations fréquentes des relais électromécaniques classiques.
Ce relais est employé dans divers secteurs tels que l’automobile, la production alimentaire, la fabrication électronique, ou encore dans la gestion des équipements HVAC (chauffage, ventilation et climatisation) industriels. Sa capacité à être facilement intégré sur rail DIN ou montage en surface assure son adaptabilité aux différents formats et architectures d’armoires de commande utilisées dans ces secteurs. La robustesse et la durabilité du relais assurent également une résistance aux conditions d’exploitation sévères, comme les variations de température et les vibrations, fréquemment rencontrées en milieu industriel.
Facilité d’intégration et maintenance
Le design compact de ce relais statique se traduit par une occupation minimale d’espace dans l’armoire électrique, ce qui facilite le câblage et le montage, même dans les configurations complexes d’installations industrielles. La terminaison par bornes à vis garantit une connexion sécurisée et fiable, réduisant ainsi les risques de faux contacts ou de déconnexion accidentelle, tout en permettant une intervention rapide si nécessaire.
L’intégration est également facilitée par la compatibilité avec les standards de montage rail DIN, largement utilisés en automatisme industriel. Cela permet une installation modulaire et évolutive, ainsi qu’une interchangeabilité aisée avec d’autres relais de la même série. La technologie à semi-conducteurs assure une absence quasi totale d’usure mécanique, ce qui diminue substantiellement les besoins en maintenance et les interruptions de production liées à des pannes ou remplacements fréquents.
