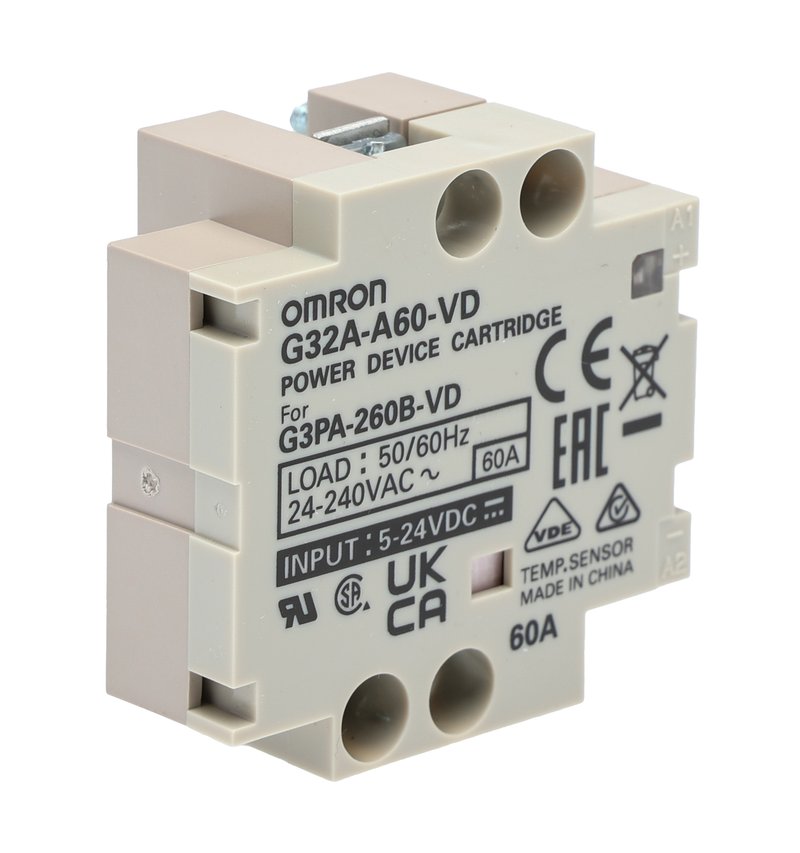

Présentation du relais statique Omron G32A-A60-VD DC5-24
Caractéristiques générales et fonctionnalités principales
Le relais statique Omron G32A-A60-VD DC5-24 est un composant industriel essentiel, conçu pour la commande de charges électriques sur une plage de tension allant de 24 VAC à 240 VAC. Avec une capacité de courant nominale de 60 ampères, ce relais à semi-conducteurs se distingue par une performance fiable et une robustesse adaptée aux applications industrielles exigeantes. Sa conception permet un montage sur rail DIN ou en surface grâce à un système de fixation par vis, ce qui facilite son intégration dans les armoires électriques standardisées. Le G32A-A60-VD se positionne comme un élément clé pour les ingénieurs et installateurs recherchant un dispositif compact, efficace et conforme aux standards actuels tels que la norme RoHS.
Applications industrielles et contexte d’utilisation
Omron a conçu ce relais statique pour répondre à des besoins variés dans les secteurs industriels où la commande précise et la fiabilité sont cruciales. Idéal pour les systèmes d’automatisation et de contrôle industriel, il est couramment employé dans la gestion des moteurs, des résistances de chauffage, ainsi que dans les équipements nécessitant une commutation sans usure mécanique. Sa capacité à gérer de fortes charges électriques sans pièces mécaniques mobiles en fait un choix privilégié pour des installations où la durabilité et la maintenance réduite sont des priorités. De plus, sa compatibilité avec les relais de la série G3PA garantit une intégration optimale pour des solutions sur mesure, notamment dans des environnements industriels à haute exigence technique.
Données techniques détaillées
Caractéristiques électriques et mécaniques
Le relais Omron G32A-A60-VD DC5-24 offre des spécifications techniques précises qui en assurent la performance dans diverses applications. Ce relais est capable de supporter une tension d’utilisation maximum de 240 VAC et minimum de 24 VAC, avec une tension de commande comprise entre 5 V DC et 24 V DC. Sa capacité nominale de courant atteint 60 A, ce qui le rend adapté aux charges importantes. Le montage se réalise aisément sur rail DIN ou en surface grâce à ses bornes à vis, permettant une installation sécurisée et stable. Sa construction robuste assure une rigidité diélectrique élevée de 4000 V, renforçant sa résistance aux perturbations électriques et garantissant une longue durée de vie en environnement industriel.
Tableau résumé des spécifications techniques
| Caractéristique | Description |
|---|---|
| Type de relais | Relais statique à semi-conducteurs |
| Courant nominal de charge | 60 A |
| Tension d’utilisation maximale | 240 VAC |
| Tension d’utilisation minimale | 24 VAC |
| Tension de commande | 5 V DC à 24 V DC |
| Montage | Rail DIN ou surface, bornes à vis |
| Rigidité diélectrique | 4000 V |
| Normes de conformité | Conforme RoHS |
| Poids | 31 grammes |
| Pays d’origine | Chine |
Accessoirisation et intégration dans les systèmes industriels
Adaptateur de montage G32A-A60-VD DC5-24 Omron
L’adaptateur de montage Omron G32A-A60-VD DC5-24 est un accessoire conçu pour optimiser l’installation du relais statique dans les systèmes industriels. Ce support facilite la connexion aux relais à semi-conducteurs de la série G3PA, offrant une rigidité diélectrique élevée de 4000 V et une gestion thermique intégrée pour des performances stables sur une large plage de températures allant de -30 °C à 80 °C. Compatible avec un montage sur rail DIN ou vissé, cet adaptateur permet une disposition compacte et pratique, garantissant une installation sûre et un câblage efficace. Il est particulièrement adapté aux applications utilisant des charges triphasées, renforçant la polyvalence des solutions Omron dans les environnements de contrôle industriel.
Optimisation des installations et recommandations pour les professionnels
L’utilisation conjointe du relais statique G32A-A60-VD DC5-24 avec son adaptateur de montage dédié offre une solution industrielle complète, pensée pour maximiser la fonctionnalité et la fiabilité des installations électriques. Pour garantir des performances optimales, il est recommandé d’appliquer de la graisse de silicone sur le dissipateur thermique afin d’assurer une gestion efficace de la chaleur. De plus, il convient de vérifier régulièrement la bonne fixation des composants et d’assurer une ventilation adéquate autour du relais pour prévenir les surchauffes. Ces bonnes pratiques prolongent la durée de vie du matériel et contribuent à la sécurité globale des installations industrielles, répondant ainsi aux besoins des ingénieurs et des décideurs techniques soucieux de la qualité et de la robustesse de leurs systèmes.
