Présentation du produit FHV7X-M016-H06-W
Introduction à la caméra intelligente FHV7X-M016-H06-W

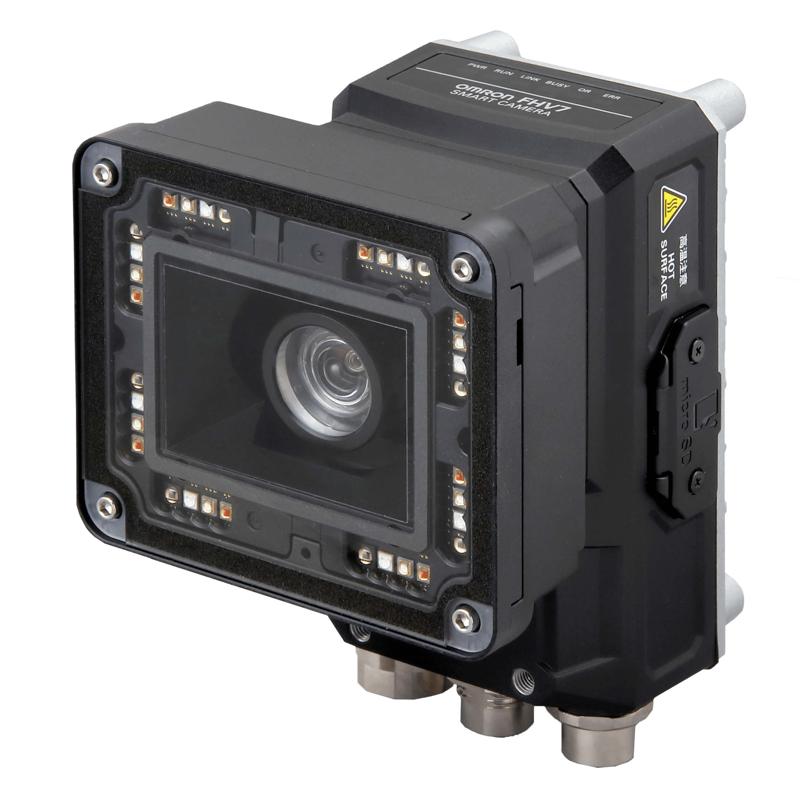

La caméra intelligente FHV7X-M016-H06-W d’Omron s’inscrit dans la gamme avancée FHV7, conçue pour les applications industrielles nécessitant une inspection visuelle de haute précision. Ce modèle spécifique est une caméra monochrome, dotée d’une résolution de 1,6 mégapixels avec une taille de pixel de 3,45 µm, et un capteur CMOS au format 1/2,9 pouces. Elle intègre un obturateur global performant, garantissant une capture d’image nette même à grande vitesse. Ce produit est équipé d’un module d’objectif liquide haute vitesse avec une distance focale de 6 mm et d’un éclairage blanc intégré à LED, assurant une qualité d’image constante et adaptée à différentes conditions de production.
Grâce à sa classification IP67, la caméra est conçue pour résister aux environnements industriels les plus exigeants, y compris les conditions humides ou poussiéreuses. Elle fonctionne en 24 V c.c. et est livrée préassemblée, ce qui facilite son intégration dans les systèmes existants. Parfaitement adaptée aux lignes de production avec variations fréquentes, cette caméra intelligente offre une flexibilité et une adaptabilité accrues tout en garantissant un haut niveau de performance lors des tâches d’inspection, de lecture de codes, de contrôle qualité et de guidage robotique 2D.
Les avantages clés de la caméra FHV7X-M016-H06-W
La FHV7X-M016-H06-W est conçue pour répondre aux besoins industriels en alliant haute performance et facilité d’utilisation. Son module de lentille liquide haute vitesse permet un autofocus rapide et précis, s’adaptant aux variations de distance entre la caméra et les objets à inspecter. L’éclairage blanc LED intégré optimise la visibilité des détails, essentielle pour des inspections de qualité sur des chaînes à grande cadence.
La robustesse du produit, attestée par son indice de protection IP67, assure une durabilité exceptionnelle face aux conditions environnementales difficiles rencontrées en milieu industriel. Sa conception modulaire permet une gestion aisée des maintenances et des reconfigurations sans compromettre l’étanchéité ni la performance. Ainsi, les ingénieurs et intégrateurs bénéficient d’une solution polyvalente, capable d’être déployée rapidement et d’évoluer en fonction des exigences de production.
Données techniques détaillées
Caractéristiques principales
| Caractéristique | Spécification |
|---|---|
| Type de caméra | Monochrome |
| Résolution | 1,6 mégapixels |
| Taille du pixel | 3,45 µm |
| Taille du capteur | 1/2,9 pouces |
| Obturateur | Global |
| Module d’objectif | Lentille liquide haute vitesse |
| Distance focale | 6 mm |
| Autofocus | Oui |
| Éclairage intégré | LED blanche |
| Indice de protection | IP67 |
| Tension d’alimentation | 24 V c.c. |
| Cadence (frame rate) | 224 images par seconde |
| Ports de communication | EtherNet/IP, Ethernet TCP/IP, PROFINET Slave, RS-232C |
| Option de communication | EtherCAT Slave |
| Largeur de l’image | 1440 pixels |
| Hauteur de l’image | 1080 pixels |
| Monture d’objectif | Autre (compatible lentille liquide) |
| Type de lentille | Liquide |
| Applications principales |
|
Accessoires compatibles
| Accessoire | Description |
|---|---|
| FHV-LTM-IR | Module d’éclairage infrarouge avec fenêtre de protection |
| FHV-LTM-MC | Module d’éclairage multicolore rouge, vert, bleu, IR avec fenêtre de protection |
| FHV-LTM-R | Module d’éclairage rouge avec fenêtre de protection |
| FHV-LTM-W | Module d’éclairage blanc avec fenêtre de protection |
| FHV-SDU30 | Unité de données FHV7 avec interface EtherCAT |
| FHV-VDB2 (2m, 3m, 5m, 10m, 20m) | Câbles d’alimentation/IO droits avec connecteur M12 |
| FHV-VDLB2 (2m, 3m, 5m, 10m, 20m) | Câbles d’alimentation/IO à angle droit avec connecteur M12 |
| FHV-VNB2 (2m, 3m, 5m, 10m, 20m) | Câbles Ethernet droits avec connecteur M12 |
| FHV-VNLB2 (2m, 3m, 5m, 10m, 20m) | Câbles Ethernet à angle droit avec connecteur M12 |
| FHV-XPL | Filtre de polarisation pour lumière visible |
| FHV-XPL-IR | Filtre de polarisation pour lumière visible et infrarouge |
| FHV-XDF | Filtre de diffusion |
| FHV-XHD-LEM | Capot étanche pour modules de lentilles |
| FHV-XMT-7 | Fixation pour caméra intelligente FHV7 |
Applications industrielles et intégration
Usage industriel et polyvalence d’application
La caméra intelligente FHV7X-M016-H06-W est spécialement conçue pour des contextes industriels où la précision, la rapidité et la fiabilité sont essentielles. Elle s’adapte parfaitement aux environnements de production nécessitant des inspections visuelles avancées, comme la lecture de codes sur des emballages variés, le contrôle qualité de pièces ou la détection de défauts à grande vitesse. Sa robustesse et son degré de protection élevé (IP67) garantissent un fonctionnement optimal même en milieux industriels poussiéreux ou exposés à l’humidité.
Parmi ses applications typiques, on retrouve le guidage robot 2D permettant une automatisation précise des mouvements, ainsi que le comptage et la vérification d’éléments sur des lignes de production à cadence élevée. Sa capacité à traiter rapidement des images haute résolution permet d’optimiser la qualité et la traçabilité des produits, un point crucial pour les industries agroalimentaires, pharmaceutiques, automobiles et électroniques. Cette caméra est un allié stratégique dans la fabrication flexible et intelligente, capable de s’adapter aux évolutions rapides des processus industriels.
Intégration dans les systèmes industriels et logiciels
L’intégration de la FHV7X-M016-H06-W dans les infrastructures industrielles est facilitée par ses interfaces multiples, incluant EtherNet/IP, Ethernet TCP/IP, PROFINET Slave, ainsi qu’un port série RS-232C. De plus, elle est compatible avec l’option de communication EtherCAT, prisée pour les réseaux industriels performants. Cette flexibilité de connectivité assure une communication fiable et rapide avec les automates programmables, les contrôleurs de mouvement et les systèmes de supervision.
La pré-assemblée de la caméra et ses modules interchangeables simplifient la maintenance et les mises à jour. Les ingénieurs peuvent ainsi reconfigurer rapidement le système optique ou l’éclairage en fonction des besoins spécifiques, sans compromettre l’étanchéité du dispositif. De plus, le logiciel Sysmac Studio d’Omron, intégré dans l’écosystème des caméras intelligentes FHV7, offre un environnement unifié pour la configuration, la programmation et la gestion du système, ce qui réduit considérablement les temps de mise en service et améliore la productivité des équipes techniques.
