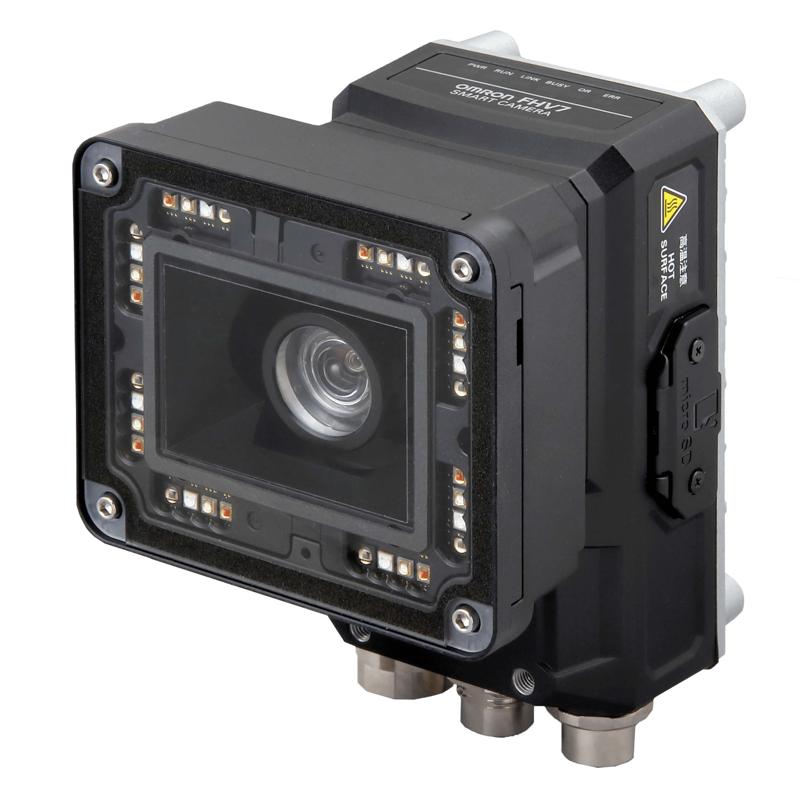

Présentation du produit FHV7X-M016-H06-IR
Technologie et performance du capteur intelligent
Le FHV7X-M016-H06-IR est un capteur intelligent de la série FHV7 d’Omron, conçu pour répondre aux besoins exigeants des environnements industriels modernes. Ce modèle monochrome dispose d’une résolution élevée de 1,6 million de pixels (1,6 MP), offrant une finesse d’image optimale grâce à une taille de pixel de 3,45 μm et un capteur CMOS au format 1/2.9\ ». La technologie de shutter global intégrée garantit une capture nette à haute vitesse en éliminant les artefacts de mouvement. Grâce à son module d’objectif liquide à mise au point rapide autofocus avec une focale de 6 mm, il offre une grande flexibilité d’installation et d’adaptation aux différentes applications industrielles. La lumière infrarouge incorporée garantit une illumination adaptée même dans des conditions de faible luminosité, renforçant la précision d’inspection et d’acquisition d’images. Le boîtier compact et robuste pré-assemblé, conforme au standard IP67, assure une protection maximale contre les poussières et l’eau, autorisant ainsi son utilisation dans des environnements industriels difficiles et variés. Ce capteur est une solution intégrée performante pour automatiser les tâches de vision industrielle, alliant compacité, robustesse et haute technologie visuelle.
Applications industrielles ciblées
Le FHV7X-M016-H06-IR est parfaitement adapté à une variété d’applications industrielles nécessitant une inspection visuelle précise et rapide. Il est idéal pour la guidage robotique en 2D, permettant un positionnement exact des robots dans les processus automatisés. Ce modèle convient également pour les inspections de cordons de soudure (bead inspection), lecture et vérification de codes barre ou QR codes dans les lignes de production, ainsi que pour le comptage précis d’objets. Sa capacité à détecter des défauts non conformes dans la fabrication et à effectuer des mesures dimensionnelles précises en fait un outil indispensable pour le contrôle qualité. De plus, il prend en charge les fonctions OCR (reconnaissance optique de caractères) et OCV (vérification optique des caractères), renforçant sa polyvalence dans les environnements de traçabilité et d’identification. La détection de présence ou absence d’éléments sur les chaînes de production est également optimisée grâce à ses performances d’imagerie et sa vitesse de traitement. En résumé, ce capteur intelligent permet une automatisation fiable et efficace des inspections visuelles, contribuant ainsi à améliorer la productivité et la qualité dans de nombreux secteurs industriels.
Données techniques du FHV7X-M016-H06-IR
Caractéristiques optiques et capteurs
| Résolution | 1.6 million de pixels (1.6 MP) |
| Taille de pixel | 3,45 μm |
| Type de capteur | CMOS, global shutter |
| Taille du capteur | 1/2.9\ » |
| Type d’objectif | Module d’objectif liquide à mise au point rapide, autofocus |
| Focale de l’objectif | 6 mm |
| Illumination | Illumination infrarouge (IR) 24 VDC |
| Résistance aux environnements | Indice de protection IP67 (protégé contre la poussière et immersion temporaire) |
Connexions et protocoles de communication
| Ports de communication | EtherNet/IP, Ethernet TCP/IP, PROFINET Slave, RS-232C (série) |
| Options de communication | Slave EtherCAT |
| Alimentation | 24 VDC |
| Cadence de prise d’image | 224 images par seconde |
| Monture | Monture C |
| Dimension et boîtier | Conception compacte et robuste, boîtier pré-assemblé IP67 |
Intégration et accessoires compatibles
Modules et périphériques associés
Pour tirer pleinement parti du capteur FHV7X-M016-H06-IR, Omron propose une gamme complète d’accessoires et modules compatibles qui facilitent son intégration et optimisent ses performances. Parmi ces accessoires figurent différents modules objectifs, notamment des modules à focale variée (6 mm, 19 mm, standard, etc.) assortis de fonctions autofocus haute vitesse ou standard selon les besoins spécifiques des applications. Des modules d’éclairage complémentaires, tels que des modules de lumière rouge, blanche, multicolore ou infrarouge avec fenêtre de protection, assurent un éclairage adapté aux conditions spécifiques du site et du type d’inspection à réaliser, garantissant une acquisition d’image optimale et fiable.
Les câbles dédiés haute qualité, y compris des câbles d’alimentation et d’Ethernet résistants à la flexion et adaptés aux environnements industriels, sont également disponibles pour assurer des connexions sécurisées et durables. Des unités étendues de données (Smart Camera Data Units) avec interface EtherCAT ou parallèle renforcent la connectivité et la communication dans les systèmes automatisés. Par ailleurs, des filtres optiques (polarisation, diffusion) permettent d’adapter la capture d’image aux nécessités de filtrage ou correction spécifiques. Des capuchons, protections étanches, couvercles de remplacement et supports de fixation viennent compléter la gamme afin d’assurer une opération pérenne et fiable du capteur dans divers environnements industriels.
Compatibilité logicielle et outils d’optimisation
Le FHV7X-M016-H06-IR est conçu pour une intégration aisée dans les systèmes industriels grâce au support logiciel avancé d’Omron. Le capteur est compatible avec l’environnement de programmation et de configuration Sysmac Studio, qui permet un paramétrage précis, la programmation, la débogage et la maintenance dans une interface unifiée. Ce logiciel offre un ensemble complet d’outils facilitant la mise en œuvre et l’optimisation des fonctions de vision, ce qui est essentiel pour les ingénieurs et techniciens en charge du déploiement de solutions automatisées.
Omron met également à disposition plusieurs guides pratiques et manuels spécialisés, notamment des guides destinés aux applications robotisées avec différents fabricants de robots, incluant notamment ABB, Denso, Epson, Fanuc ou Omron. Ces ressources enrichies assurent une adaptation optimale aux besoins spécifiques des industriels, garantissant ainsi des performances éprouvées en production. De plus, la compatibilité avec de multiples protocoles de communication industrielle assure une flexibilité maximale pour intégrer ce capteur dans des architectures automatisées existantes ou nouvelles, faisant du FHV7X-M016-H06-IR un composant clé des systèmes industriels intelligents de prochaine génération.
