Présentation du produit FHV7X-C016-H19-MC

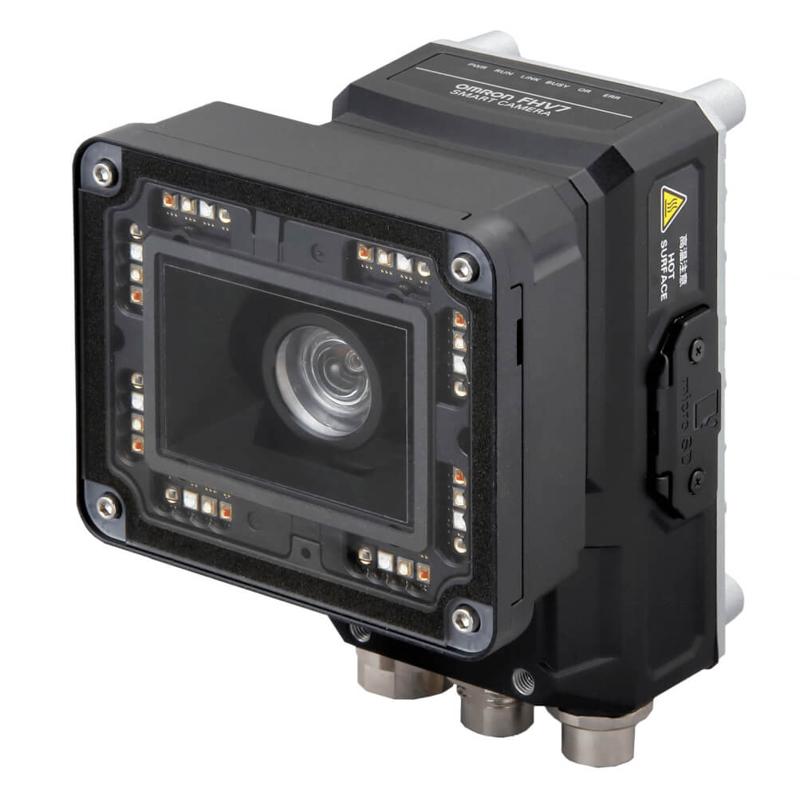

Description générale de la caméra intelligente FHV7X-C016-H19-MC
La caméra intelligente FHV7X-C016-H19-MC d’Omron est une solution de vision industrielle avancée conçue pour répondre aux exigences les plus élevées dans les environnements industriels modernes. Cette caméra couleur haute performance offre une résolution de 1,6 million de pixels, associée à un capteur CMOS global shutter de format 1/2.9\ ». Elle intègre un module d’objectif liquide à autofocus rapide avec une focale de 19 mm, assurant une grande précision et une capacité d’adaptation rapide à différentes distances de mise au point, entre 202 mm et 1050 mm. Dotée d’une illumination multifocale multi-couleur alimentée en 24 VDC, la FHV7X-C016-H19-MC garantit une qualité d’image optimale, même dans des conditions d’éclairage variées.
Usages professionnels et applications industrielles
Cette caméra est particulièrement adaptée aux applications industrielles nécessitant une inspection visuelle précise et rapide. Parmi ses domaines d’application figurent la guidage robotique 2D, l’inspection de perles, la lecture et la vérification de codes (code reading et code verification), l’inspection couleur, le comptage, le contrôle des défauts, la mesure dimensionnelle ainsi que les fonctions OCR (reconnaissance optique de caractères) et OCV (vérification optique de caractères), ou encore la détection de présence ou d’absence d’éléments. Sa robustesse IP67 la rend résistante à la poussière et à l’eau, convenant parfaitement aux environnements industriels exigeants.
Données techniques du FHV7X-C016-H19-MC
Caractéristiques principales et composants
La caméra intègre un capteur couleur de 1,6 mégapixel avec une taille de pixel de 3,45 micromètres. Sa vitesse de capture atteint 224 images par seconde, permettant des analyses en temps réel pour les processus industriels à haute cadence. Le système optique utilise un objectif liquide à autofocus rapide de 19 mm de focale, ce qui optimise la flexibilité pour différentes applications. Le type de capteur est CMOS avec un obturateur global, garantissant une capture d’image sans distorsion même pour des objets en mouvement rapide. La caméra supporte plusieurs protocoles de communication industriels, notamment EtherNet/IP, Ethernet TCP/IP, PROFINET Slave, ainsi qu’une interface série RS-232C, avec en option un port EtherCAT Slave pour une intégration facile dans des réseaux industriels Ethernet à haute performance.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Description |
|---|---|
| Résolution | 1.6 million de pixels |
| Type de capteur | CMOS couleur 1/2.9\ » avec obturateur global |
| Taille du pixel | 3.45 µm |
| Objectif | Module d’objectif liquide à autofocus rapide, focale 19 mm |
| Distance de mise au point | 202 mm à 1050 mm |
| Frame rate | 224 images par seconde |
| Illumination | LED multi-couleur, 24 VDC |
| Degré de protection | IP67 (étanche et résistant à la poussière) |
| Interfaces de communication | EtherNet/IP, Ethernet TCP/IP, PROFINET Slave, RS-232C, option EtherCAT Slave |
| Applications typiques | Guidage robotique 2D, inspection perles, lecture et vérification de codes, inspection couleur, comptage, contrôle défaut, mesure, OCR/OCV, détection présence/absence |
Accessoires et intégration du FHV7X-C016-H19-MC
Accessoires compatibles et adaptabilité technique
Le FHV7X-C016-H19-MC est compatible avec une gamme complète d’accessoires spécialement conçus pour optimiser ses performances dans différents contextes industriels. Parmi ces accessoires, on trouve notamment des câbles d’alimentation et de données en différentes longueurs et configurations (droits, coudés, résistants à la flexion), ainsi que des unités complémentaires pour les communications spécifiques comme l’unité de données étendue EtherCAT (modèle FHV-SDU30). Des filtres optiques (polarisation, diffusion) sont disponibles pour adapter la caméra à des conditions d’éclairage particulières. De plus, des protections additionnelles comme des capots d’étanchéité et des caches lumineux permettent d’assurer la pérennité et la stabilité opérationnelle dans des environnements sévères.
Intégration dans les systèmes industriels et logiciels
Cette caméra fait partie de la série FHV7, une gamme reconnue pour son intégration aisée dans les architectures industrielles modernes grâce à sa compatibilité avec plusieurs protocoles réseaux standards. La flexibilité de ses interfaces permet de l’insérer dans des systèmes d’automatisation avancés comme des contrôleurs machine, des systèmes de vision robotique, et des réseaux Ethernet industriels. L’utilisation de logiciels comme Sysmac Studio d’Omron permet une programmation et un réglage précis de la caméra, incluant la configuration, le débogage, et la maintenance du système de vision. Cette approche intégrée offre aux ingénieurs et décideurs une solution robuste, évolutive et simple à déployer dans les lignes de production automatisées.
