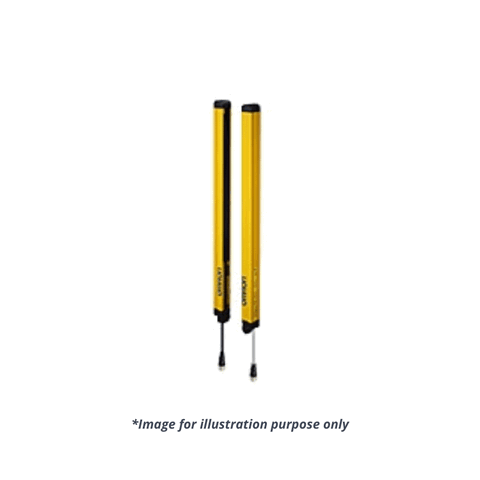

Présentation générale du produit F3SJ-B1345P25-01TS
Concept et applications industrielles
La barrière immatérielle F3SJ-B1345P25-01TS d’Omron est une solution avancée de sécurité destinée aux environnements industriels exigeants. Conçue pour détecter la présence humaine et prévenir les accidents, cette barrière immatérielle est particulièrement adaptée aux lignes de production, aux machines automatisées et aux zones nécessitant un contrôle rigoureux de la sécurité. Elle agit en créant un champ de faisceaux infrarouges qui, lorsqu’interrompus, provoquent l’arrêt immédiat de la machine afin de protéger le personnel.
Elle répond aux normes de sécurité internationale de type 4, offrant ainsi un haut niveau de fiabilité et de performance. L’intégration de ce produit dans un système industriel permet d’améliorer la conformité réglementaire tout en minimisant les risques d’incidents liés aux opérations automatisées. La conception modulaire de la série F3SJ favorise une installation aisée et un alignement précis, optimisant l’efficacité de la sécurité.
Avantages et bénéfices pour les professionnels
La F3SJ-B1345P25-01TS se distingue par sa robustesse et sa précision, caractéristiques essentielles pour les ingénieurs et les installateurs chargés de garantir la sécurité des opérateurs. Grâce à son design compact et ses fonctionnalités avancées, elle simplifie la configuration tout en offrant une maintenance facilitée par des diagnostics visuels intégrés. Ce dispositif contribue ainsi à réduire les temps d’arrêt non planifiés et à maintenir la continuité de la production.
De plus, la barrière immatérielle est conçue pour résister aux environnements industriels sévères où poussière, vibrations et conditions variables peuvent impacter les équipements. Elle permet une détection fiable jusqu’à une portée de 7 mètres avec une résolution de faisceau de 20 mm, assurant une protection fine et adaptée aux différents scénarios métiers. Ainsi, elle constitue un investissement judicieux pour les décideurs industriels souhaitant allier sécurité, performance et conformité réglementaire.
Données techniques du F3SJ-B1345P25-01TS
Caractéristiques principales
Le F3SJ-B1345P25-01TS d’Omron offre des spécifications techniques détaillées qui répondent aux exigences de sécurité les plus strictes. Avec 22 faisceaux infrarouges de détection et une hauteur de protection de 1345 mm, il couvre efficacement la zone de surveillance tout en garantissant une résolution fine de 20 mm pour une détection précise des objets et personnes. Alimenté en 24 V, ce système assure une compatibilité avec les architectures électriques standard des installations industrielles.
Sa conception garantit une largeur maximale de protection de 7 mètres et une distance de balayage de 0,2 m à 7 m, ce qui permet une grande flexibilité d’installation. Le boîtier compact de 30 x 30 mm permet d’intégrer la barrière dans des espaces restreints tout en assurant une protection optimale. Le terme \ »Type 4\ » indique son niveau élevé de sécurité conforme aux normes internationales CEI/EN 61496.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Nombre de faisceaux | 22 |
| Hauteur de protection | 1345 mm |
| Résolution du faisceau | 20 mm |
| Largeur maximale de protection | 7 m |
| Distance minimale de balayage | 0,2 m |
| Distance maximale de balayage | 7 m |
| Tension d’alimentation | 24 V |
| Dimensions (largeur x hauteur x profondeur) | 30 x 1345 x 30 mm |
| Type de sécurité | Type 4 |
| Normes et homologations | CEI/EN 61496-1 et -2, SIL3, PLe |
Mise en œuvre et intégration du F3SJ-B1345P25-01TS
Installation et maintenance
L’installation de la barrière immatérielle F3SJ-B1345P25-01TS est pensée pour être rapide et intuitive, même dans des environnements industriels complexes. Sa forme compacte permet un montage simplifié sur des machines ou des structures existantes, tandis que ses supports facilitent l’alignement précis des faisceaux. Le produit est livré avec des diagnostics faciles à interpréter permettant une vérification immédiate du bon fonctionnement et la détection rapide de toute anomalie.
De plus, son système anti-diaphonie assure que plusieurs barrières installées à proximité ne s’interfèrent pas entre elles, garantissant ainsi la fiabilité du système de sécurité. Pour les équipes de maintenance, l’accès aisé aux composants ainsi que les possibilités de diagnostic simplifient les interventions et minimisent les interruptions de production.
Compatibilité et intégration dans les systèmes industriels
Le F3SJ-B1345P25-01TS est conçu pour une intégration aisée avec les architectures de contrôle industriel existantes. Grâce à son alimentation standard en 24 V et à ses interfaces compatibles, il s’intègre parfaitement dans les systèmes d’automatisation Omron et autres marques compatibles avec les normes industrielles. Cette compatibilité facilite la supervision et le contrôle centralisé des dispositifs de sécurité.
En utilisation, la barrière peut être associée à d’autres équipements de sécurité tels que des contrôleurs logiques programmables (PLC), des interfaces homme-machine (IHM), ou des systèmes de verrouillage de sécurité. Grâce à cela, elle permet la mise en œuvre de stratégies de sécurité avancées, garantissant la protection des opérateurs tout en optimisant la productivité. Les décideurs apprécieront la conformité aux normes de sécurité les plus récentes et la fiabilité durable qu’offre cette barrière immatérielle Omron.
