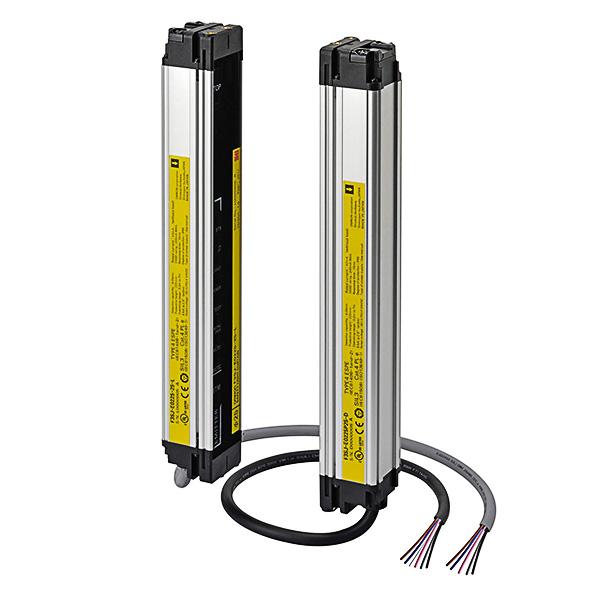

Présentation générale du F3SJ-B1345N25
Caractéristiques et usage du produit
Le F3SJ-B1345N25 fait partie de la série F3SJ-B des rideaux lumineux de sécurité produits par Omron, un fabricant reconnu dans le domaine de la sécurité industrielle. Ce modèle spécifiquement est conçu pour la protection des mains avec une détection grâce à un diamètre de faisceau de 25 mm et un écartement des faisceaux de 20 mm. Il est destiné à être utilisé dans les environnements industriels nécessitant une surveillance sécurisée des zones dangereuses, permettant une coupure instantanée du circuit en cas d’intrusion dans la zone protégée. La portée de fonctionnement est étendue de 0,2 m à 7 m, ce qui le rend adaptable à une grande variété de configurations industrielles. Sa hauteur de protection est de 1 345 mm, ce qui correspond à la zone verticale couverte par les faisceaux lumineux. Ce produit est équipé de sorties de type NPN selon sa désignation (F3SJ-B1345N25) et utilise une technologie de capteur à état solide, ce qui garantit une fiabilité accrue et une durée de vie prolongée. Le F3SJ-B1345N25 est typiquement utilisé dans les applications nécessitant un contrôle de sécurité rigoureux, comme les lignes de production automatisées et les machines présentant des risques mécaniques potentiels.
Qualité et certifications
Appartenant à la série F3SJ, le F3SJ-B1345N25 répond aux normes de sécurité les plus strictes telles que les exigences PLe/Safety Category 4 et SIL3, gages de fiabilité et d’efficacité dans la prévention des accidents industriels. Ces certifications assurent que le rideau lumineux peut être intégré dans les systèmes de sécurité demandant des niveaux élevés de performance fonctionnelle. La qualité de fabrication Omron est garantie par une conception robuste, capable de résister aux rigueurs des environnements industriels, tout en maintenant des performances de détection constantes. Le produit est également compatible avec divers accessoires et options de montage qui facilitent son installation et son utilisation dans des configurations complexes. Le respect de ces certifications contribue à sécuriser les investissements des entreprises en garantissant un fonctionnement sûr et conforme aux normes réglementaires internationales.
Données techniques du F3SJ-B1345N25
Spécifications détaillées du capteur
| Caractéristique | Détail |
|---|---|
| Type de sortie | NPN |
| Type de capteur | État solide |
| Diamètre de détection | 25 mm |
| Espacement des faisceaux | 20 mm |
| Portée de fonctionnement | 0,2 à 7 mètres |
| Hauteur de protection | 1 345 mm |
| Temps de réponse | 15 ms |
| Alimentation | Courant continu (DC) |
| Type de terminaison | Câble avec connecteur |
| Plages de tension et courant (de source) | Détails à confirmer selon documentation spécifique |
| Certification de sécurité | PL e / Catégorie 4 / SIL 3 |
Options et accessoires compatibles
Le F3SJ-B1345N25 est compatible avec une gamme d’accessoires pour optimiser son intégration dans différents environnements industriels. Ceux-ci incluent des câbles à extrémité simple et double pour faciliter les connexions, des relais avec contacts à guidage forcé pour assurer une sécurité accrue dans les circuits de commande, ainsi que des supports de montage variés pour une installation flexible. Des dispositifs supplémentaires tels que des couvercles de protection contre les projections de métal, des barres de protection, et des pointeurs laser sont également disponibles, permettant d’adapter le dispositif aux contraintes spécifiques de l’environnement de travail. Cette modularité contribue à la polyvalence du F3SJ-B1345N25, permettant aux ingénieurs et techniciens d’optimiser la sécurité et la fonctionnalité selon les besoins de chaque application.
Applications et intégration industrielle
Usages typiques en sécurité machine
Le rideau lumineux F3SJ-B1345N25 constitue une solution clé pour la sécurisation des zones industrielles à risque, notamment dans la prévention des accidents liés aux machines automatisées. Il est conçu pour détecter la présence ou l’intrusion d’objets ou de personnes dans une zone délimitée, surtout lors de la manipulation ou la maintenance d’équipements mécaniques potentiellement dangereux. Sa hauteur de protection de 1 345 mm et sa portée allant jusqu’à 7 mètres le rendent adapté aux lignes de production où les opérateurs doivent être protégés contre les parties mobiles des machines. Son temps de réponse rapide (15 ms) assure une coupure instantanée du circuit de sécurité, limitant ainsi les risques d’accident. L’utilisation de ce produit permet de garantir conformité réglementaire et sécurité des opérateurs, réduisant significativement les incidents sur site.
Intégration dans les systèmes existants
Grâce à ses sorties électriques standardisées (NPN) et à ses accessoires modulaires, le F3SJ-B1345N25 s’intègre aisément dans les systèmes de sécurité industriels existants. Il peut être connecté à des relais de sécurité, des contrôleurs logiques programmables (PLC) ou des unités de commande de sécurité dédiées, assurant une interaction efficace avec les mécanismes de commande des machines. Les options de câblage et de montage offrent une flexibilité dans l’installation, adaptée à divers types de structures et environnements. Par ailleurs, la compatibilité avec des outils de paramétrage et de diagnostic fournis par Omron facilite la configuration et la maintenance des dispositifs, permettant aux équipes techniques d’adapter rapidement le système aux évolutions des besoins industriels. Cette facilité d’intégration contribue à la minimisation des temps d’arrêt et à l’amélioration continue des performances de sécurité.
