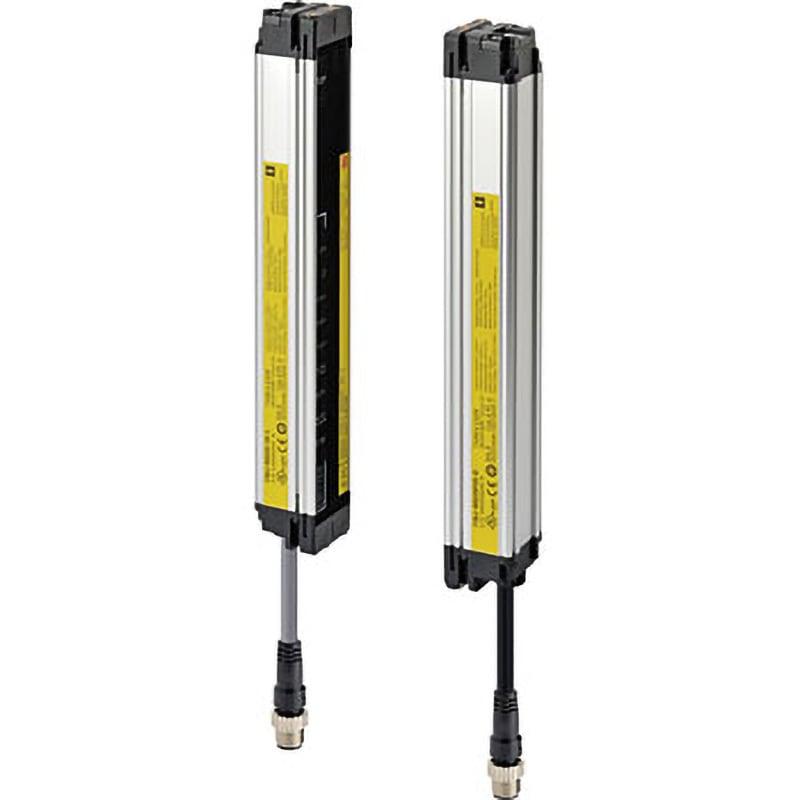

Présentation du produit F3SJ-B1265P25-02TS
Caractéristiques générales et utilité industrielle
Le modèle F3SJ-B1265P25-02TS fait partie de la série F3SJ d’Omron, spécialisée dans les rideaux lumineux de sécurité destinés à la protection des opérateurs et équipements industriels. Ce système assure une détection fiable pour garantir la sécurité dans les environnements industriels automatisés, répondant aux exigences des catégories de sécurité PLe et SIL3. Conçu pour protéger les zones à risque élevé, le F3SJ-B1265P25-02TS est particulièrement adapté aux applications nécessitant une haute résistance environnementale, avec une robustesse permettant son utilisation dans des conditions industrielles exigeantes, y compris la protection contre poussières et projections d’eau (norme IP65).
Applications typiques et avantages pour les professionnels
Ce rideau lumineux de sécurité est idéal pour une large gamme d’installations automatisées, notamment les machines-outils, lignes d’assemblage, robots industriels et autres systèmes nécessitant une protection efficace des opérateurs contre les zones dangereuses. Avec une sensibilité ajustée à la protection mains (diamètre de détection de 25 mm) et une portée opérationnelle adaptée, il apporte une solution fiable pour limiter les accidents du travail. La série F3SJ permet également l’intégration aisée dans des systèmes de contrôle existants grâce à son type de sortie PNP, facilitant la communication avec les relais, automates et contrôleurs de sécurité.
Données techniques détaillées
Spécifications principales du F3SJ-B1265P25-02TS
| Caractéristique | Détail |
|---|---|
| Type de produit | Rideau lumineux de sécurité |
| Modèle | F3SJ-B1265P25-02TS |
| Nombre de faisceaux | 62 |
| Hauteur de protection | 1265 mm |
| Type de sortie | PNP |
| Diamètre de détection | 25 mm (protection mains) |
| Écart entre faisceaux | 20 mm |
| Plage de fonctionnement | 0,2 à 6 mètres |
| Protection environnementale | IP65 (selon IEC 60529) |
| Source d’alimentation | SELV/PELV 24 VDC |
| Angle d’ouverture effectif | ± 12,5° max. |
| Protection du circuit | Protection contre court-circuit en sortie et inversion de polarité de l’alimentation |
Fonctionnalités techniques spécifiques et accessoires compatibles
La série F3SJ propose des fonctions avancées comme l’auto-reset fixe, une logique d’entrée de test inversée pour les modèles \ »-01TS\ » et \ »-02TS\ », dont fait partie le F3SJ-B1265P25-02TS. Ce modèle est conçu pour assurer une haute fiabilité de détection en milieu industriel exigeant avec une robustesse accrue contre les environnements hostiles. Du côté des accessoires, Omron propose une gamme complète de câbles simples et doubles pour connexion, des relais avec contacts à commande forcée ainsi que des systèmes de fixation spécifiques (supports de montage, colonnes miroir) pour faciliter l’installation dans divers contextes industriels. Notamment, l’emploi d’un câble à connecteur M12 8 broches garantit une connexion fiable et simplifiée avec les unités de contrôle de sécurité.
Intégration et mise en œuvre dans les environnements industriels
Installation et montage adaptés aux contraintes industrielles
Le rideau lumineux F3SJ-B1265P25-02TS est conçu pour une installation aisée et sécurisée. La disponibilité de supports de fixation adaptés au modèle permet un montage fiable sur les lignes de production et machines. Les accessoires tels que les câbles à connecteurs M12 en différentes longueurs, les barres de protection, ainsi que les protections contre les projections facilitent son intégration dans des environnements variés et protégés. De plus, le produit bénéficie d’une classification IP65, lui assurant une résistance élevé aux poussières et aux jets d’eau, un élément clé pour les milieux industriels exposés à des conditions parfois sévères.
Compatibilité et intégration avec les systèmes de sécurité existants
Le F3SJ-B1265P25-02TS se distingue par sa compatibilité avec de nombreux systèmes industriels car son interface PNP facilite sa connexion aux dispositifs de sécurité comme les relais de sécurité, les contrôleurs programmables (PLC) et autres équipements d’automatisation. Cette compatibilité assure une communication fluide et fiable pour la gestion des processus de sécurité. En outre, les fonctionnalités spécifiques de ce modèle telles que le test d’entrée inversé et le mode de réinitialisation automatique simplifient la maintenance et le diagnostic du système, ce qui est crucial pour la continuité et la fiabilité des opérations industrielles. Les ingénieurs et intégrateurs peuvent ainsi déployer ce rideau lumineux dans divers scénarios tout en respectant les normes de sécurité les plus strictes.
