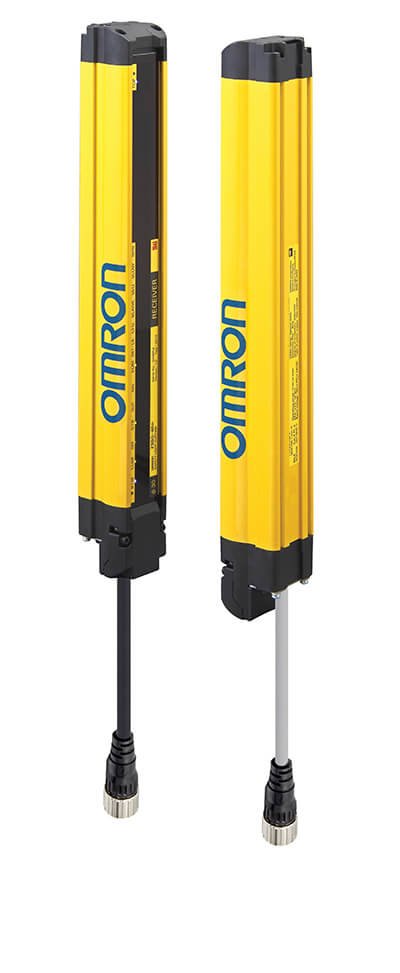

Présentation du produit F3SG-4RA0665-25-01TS
Fonctionnalités principales et avantages
Le rideau lumineux de sécurité F3SG-4RA0665-25-01TS de la série F3SG-R Robust par Omron représente une solution avancée pour la protection des zones dangereuses dans les environnements industriels. Ce dispositif est conçu pour garantir la sécurité opérateur en détectant les intrusions dans une zone protégée grâce à un champ de lumière infrarouge. Adapté aux applications nécessitant une haute fiabilité, ce rideau lumineux offre une excellente protection à la fois pour les doigts et les mains, grâce à sa résolution de 25 mm spécifiquement dédiée à la protection des mains.
Parmi ses caractéristiques différenciantes, ce modèle présente une robustesse renforcée avec un indice de protection IP67, assurant une résistance élevée à la poussière et à l’eau, ce qui le rend particulièrement adapté aux conditions industrielles exigeantes. Son design intègre un matériau en aluminium pour le boîtier, garantissant durabilité et légèreté. Grâce à sa technologie avancée, le F3SG-4RA0665-25-01TS permet une installation aisée et une maintenance simplifiée, avec notamment la possibilité de connecter plusieurs segments en cascade afin d’étendre la zone de protection.
Applications industrielles ciblées
Le rideau lumineux de sécurité F3SG-4RA0665-25-01TS est spécifiquement conçu pour les environnements industriels où la prévention des accidents est cruciale. Il est largement employé dans les secteurs de l’automatisation industrielle, la fabrication automobile, l’agroalimentaire, ainsi que dans toute installation nécessitant une protection efficace des opérateurs autour de machines dangereuses. Il protège efficacement les zones d’accès aux machines, permettant un arrêt immédiat en cas d’intrusion non autorisée dans la zone de sécurité.
Ce dispositif est particulièrement prisé lorsqu’il s’agit de sécuriser des machines avec des zones de travail larges grâce à sa portée allant de 300 mm jusqu’à 17 m, ce qui offre une grande flexibilité d’installation selon les contraintes spécifiques des sites industriels. En outre, son temps de réponse rapide contribue à la sécurité en fournissant des signaux de coupure instantanés pour prévenir les accidents, ce qui en fait un élément clé dans la conception des systèmes de sécurité intégrés modernes. Aussi, la facilité de configuration et la robustesse du système garantissent une intégration fiable dans les chaînes de production automatisées.
Données techniques du F3SG-4RA0665-25-01TS
Caractéristiques techniques détaillées
Le rideau lumineux de sécurité F3SG-4RA0665-25-01TS présente des spécifications techniques précises qui en font un choix optimal pour la sécurisation industrielle. Il utilise un mode de fonctionnement émetteur-récepteur, assurant une détection précise des intrusions. Sa hauteur est de 665 mm, et il propose une plage opérationnelle étendue de 300 mm à 17 mètres, offrant une couverture efficace sur des installations conséquentes. Il bénéficie d’une catégorie de sécurité 4, conforme aux normes internationales les plus strictes pour les dispositifs de sécurité industriels.
Le boîtier en aluminium garantit solidité et légèreté, tout en assurant une protection IP67, ce qui permet une utilisation dans des environnements poussiéreux ou exposés à l’humidité. Ce modèle supporte un courant maximal commutable de 300 mA et offre des sorties NPN ou PNP sélectionnables, assurant une compatibilité polyvalente avec les systèmes de contrôle industriels. Sa résolution de détection est de 25 mm, spécialement adaptée pour la protection des mains, ce qui correspond parfaitement aux exigences des normes IEC 61496-1 type 4.
Tableau des spécifications clés
| Caractéristique | Détail |
|---|---|
| Fabricant | Omron |
| Type de capteur | Rideau lumineux de sécurité |
| Hauteur de protection | 665 mm |
| Plage de détection | 300 mm à 17 m |
| Indice de protection | IP67 |
| Série | F3SG-R Robust |
| Température de fonctionnement | -10 à +55 °C |
| Courant commutable maximal | 300 mA |
| Type de sortie | NPN / PNP |
| Mode d’opération | Émetteur-récepteur |
| Matériau du boîtier | Aluminium |
| Résolution | 25 mm |
| Catégorie de sécurité | 4 |
| Fonctionnalités spécifiques | Protection des mains |
Fonctionnalités avancées et intégration
Technologies intégrées pour une sécurité accrue
Le modèle F3SG-4RA0665-25-01TS intègre plusieurs fonctionnalités technologiques avancées destinées à améliorer la sécurité et la facilité d’utilisation. Parmi celles-ci, les fonctions d’occultation, de masquage et de réinitialisation intégrées permettent une gestion flexible des zones de détection, notamment pour les produits ou opérateurs qui traversent la zone protégée sans déclencher d’arrêt intempestif.
Le système inclut également une fonction de « muting » intégrée, éliminant le besoin de contrôleurs de muting externes, ce qui simplifie l’installation et diminue le câblage nécessaire. Le connecteur de câble Smart-Click M12 à montage rapide assure une connexion fiable et étanche conforme à la norme IP67, optimisant ainsi la durabilité et la résistance aux environnements industriels exigeants. Cette technologie de connexion rapide réduit le temps d’installation et garantit une fixation correcte du câble.
Outils logiciels et facilité de dépannage
Pour faciliter la configuration, le suivi et le dépannage, le F3SG-4RA0665-25-01TS bénéficie d’un outil logiciel dédié, le SD Manager 2, qui permet la configuration personnalisée des fonctionnalités du rideau de sécurité et la visualisation des états de fonctionnement. De plus, chaque unité est équipée d’un code QR permettant aux opérateurs de scanner facilement avec une tablette ou un smartphone afin d’accéder à une assistance en ligne multilingue (français, anglais, allemand, chinois, coréen, espagnol, italien et japonais), simplifiant ainsi la résolution rapide des erreurs.
Cette accessibilité instantanée aux données de diagnostic en ligne améliore la maintenabilité de l’équipement sur le site et contribue à réduire les temps d’arrêt, renforçant la continuité de production. Le design intelligent et les fonctions d’auto-diagnostic intégrées assurent un suivi proactif de l’état de la sécurité, offrant aux ingénieurs et aux installateurs un outil puissant pour garantir un environnement de travail sécurisé et conforme aux normes industrielles.
