Présentation générale du produit F3SG-4RA0505-25-01TS
Description du système de détection

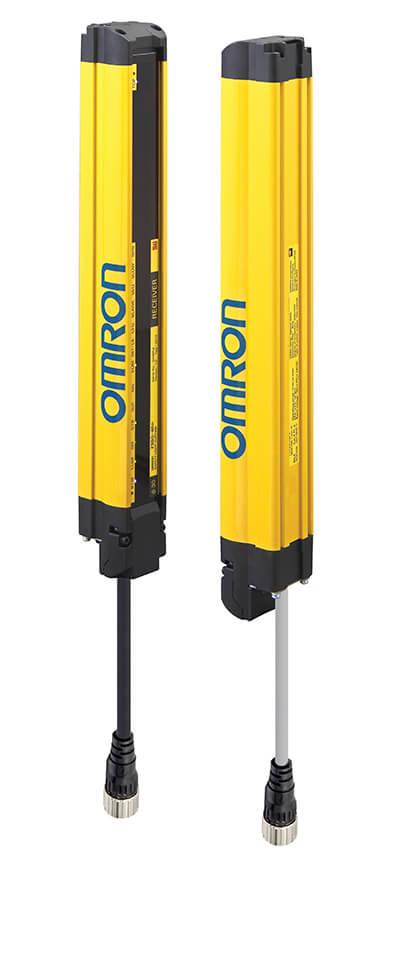

Le produit F3SG-4RA0505-25-01TS d’Omron est une barrière immatérielle de sécurité destinée à la protection des mains dans les environnements industriels. Composé d’une paire émetteur et récepteur, ce rideau lumineux utilise des faisceaux infrarouges (LED IR à 870 nm) pour détecter les objets opaques d’au moins 25 mm. Conçu pour assurer une sécurité optimale, il est certifié SIL3, ESPE Type 4, PL.e et Catégorie 4, répondant ainsi aux normes de protection les plus strictes dans l’industrie. D’une hauteur de protection de 505 mm, il est muni de 24 faisceaux espacés de 25 mm, offrant une couverture efficace pour empêcher l’accès accidentel aux zones dangereuses.
Applications et contexte d’utilisation
Ce rideau de sécurité est conçu pour être intégré dans des systèmes automatisés pour la protection des opérateurs, notamment lors de l’utilisation de machines présentant des risques mécaniques. Sa capacité à détecter des objets aussi petits que 25 mm le rend particulièrement adapté à la protection des mains, un aspect crucial dans de nombreuses industries telles que l’automobile, l’agroalimentaire ou la robotique. Le F3SG-4RA0505-25-01TS convient aussi bien aux nouvelles installations qu’aux mises à niveau de systèmes existants, grâce à son intégration simplifiée avec des connecteurs M12 pré-câblés. Le boîtier jaune et sa conception robuste lui assurent une haute visibilité et une excellente résistance aux environnements industriels sévères, avec un indice de protection IP65/IP67 et une plage de température d’utilisation de -30 à +55 °C.
Données techniques détaillées du F3SG-4RA0505-25-01TS
Caractéristiques principales
La barrière immatérielle F3SG-4RA0505-25-01TS est conçue pour offrir une sécurité haute performance grâce à plusieurs fonctions intégrées :
- Fonction anti-interférence mutuelle permettant l’utilisation de deux systèmes F3SG-RA sans perturbations croisées.
- Possibilité de connexion en cascade jusqu’à trois segments, avec une capacité maximale de 255 faisceaux pour élargir la zone de protection.
- Fonctions de test automatiques au démarrage et en cours de fonctionnement, ainsi qu’un test externe via une entrée dédiée.
- Multiples fonctions de sécurité intégrées : interlock, surveillance des dispositifs externes (EDM), pré-réarmement, suppression fixe ou flottante de faisceaux, résolution réduite, neutralisation/muting, sélection des codes de balayage, sélection PNP/NPN et ajustement du temps de réponse.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Description |
|---|---|
| Hauteur de protection | 505 mm (24 faisceaux, espacement 25 mm) |
| Plage de détection | 0,3 m à 17 m (mode LONG), 0,3 m à 5 m (mode SHORT) |
| Source lumineuse | LED infrarouge (870 nm) |
| Tension d’alimentation | 19,2 à 28,8 Vcc (24 V nominal) |
| Sorties numériques | 2 sorties OSSD (NPN/PNP, 300 mA), 1 sortie auxiliaire (NPN/PNP, 100 mA) |
| Entrées numériques | 1 entrée test (émetteur), 1 entrée réarmement lockout (NPN/PNP, 24 Vcc) |
| Mode de connexion | Précâblé avec câbles 30 cm et connecteurs M12 5 broches (émetteur) et 8 broches (récepteur) |
| Indice de protection | IP65 / IP67 |
| Matériaux | Boîtier en alliage d’aluminium, capots en résine PBT, fenêtre en résine acrylique, plaque en acier inoxydable |
| Température d’utilisation | -30 à +55 °C |
| Normes de conformité | IEC 61496-1 et -2 Type 4, EN ISO 13849-1 PLe/Category 4, EN 61508 SIL3, UL 61496 Type 4, et autres certifications internationales |
Avantages techniques et intégration industrielle
Robustesse et fiabilité en conditions industrielles
Le F3SG-4RA0505-25-01TS a été conçu pour répondre aux exigences sévères des environnements industriels modernes. Son boîtier robuste en alliage d’aluminium et sa protection IP65/IP67 garantissent une résistance à la poussière et à l’eau, ce qui permet une utilisation fiable même dans des conditions difficiles. Sa capacité à fonctionner dans une large plage de température (-30 à +55 °C) en fait un choix idéal pour divers secteurs industriels. De plus, la conformité à de nombreuses normes internationales de sécurité garantit une intégration conforme et reconnue pour la protection des opérateurs.
Flexibilité d’installation et compatibilité fonctionnelle
Grâce à ses connexions pré-câblées avec connecteurs M12 robustes, l’installation du système est simplifiée, réduisant ainsi les temps de mise en œuvre. La possibilité de connecter plusieurs segments en cascade et d’utiliser jusqu’à 255 faisceaux permet d’adapter la barrière pour des applications variées, allant des petites machines aux grandes installations automatisées. Les divers modes de fonctionnement et fonctions de sécurité intégrées, telles que la sélection PNP/NPN et l’ajustement du temps de réponse, offrent également une grande flexibilité pour répondre aux besoins spécifiques des installations industrielles. Enfin, le système intègre des protections contre les courts-circuits et les inversions de polarité, améliorant la sécurité opérationnelle.
