Présentation générale du F03-01 HAS C ELECTRODE
Description et fonction principale
Le F03-01 HAS C ELECTRODE est un capteur de niveau conçu pour la mesure et la détection dans des environnements liquides industriels exigeants. Fabriqué par Omron, il appartient à la série F03 d’électrodes et se distingue par sa haute résistance à la corrosion et aux agents chimiques agressifs, grâce à sa composition en alliage spécifié par la norme N10276 dans le système unifié de numérotation des métaux (UNS). Ce produit est destiné à une utilisation avec des contrôleurs de niveau conductifs, permettant une mesure précise du niveau de liquides conducteurs dans diverses applications industrielles telles que le traitement de l’eau, la chimie, ou les procédés de fabrication.
Avantages pour les professionnels de l’industrie
Le F03-01 HAS C ELECTRODE offre plusieurs avantages clés pour les ingénieurs, installateurs et décideurs industriels. Sa robustesse dans des conditions corrosives lui assure une longue durée de vie même dans les environnements difficiles. Sa longueur d’environ 1 mètre et son diamètre fin facilitent son intégration dans des espaces restreints au sein des installations. De plus, la possibilité d’extension par assemblage modulaire avec des écrous de connexion permet d’adapter sa taille à des besoins spécifiques. Son design avec des lignes matérialisant le type de matériau facilite le repérage lors des opérations d’installation ou de remplacement, optimisant ainsi la maintenance technique.
Données techniques du F03-01 HAS C ELECTRODE
Caractéristiques principales et matériaux

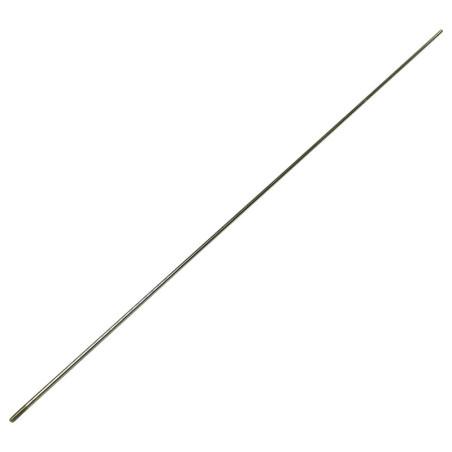

Le F03-01 HAS C ELECTRODE est fabriqué en alliage N10276, un matériau reconnu pour sa résistance élevée aux acides et à la corrosion. Son poids approximatif est de 190 grammes, ce qui correspond à une construction solide tout en restant maniable. Ce modèle se distingue par la présence de 4 lignes de marquage sur l’électrode qui identifient le type de matériau conformément aux spécifications internationales. La dimension standard est d’un mètre de longueur, avec un diamètre de 6 mm et des filetages M6 de 20 mm aux deux extrémités permettant une fixation facile. Sa conception prévoit également l’isolation partielle des électrodes grâce à des gaines plastiques spécifiques pour éviter tout contact indésirable entre électrodes multiples.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Détail |
|---|---|
| Modèle | F03-01 HAS C ELECTRODE |
| Matériau | Alliage N10276 (UNS N10276) |
| Poids | Environ 190 g |
| Longueur | 1 mètre standard |
| Diamètre | 6 mm |
| Filetage | M6, 20 mm à chaque extrémité |
| Indication matériau | 4 lignes de marquage |
| Type de raccords compatibles | Écrous de connexion F03-02 HAS C, écrous de blocage F03-03 HAS C |
| Utilisation principale | Mesure conductimétrique niveau liquide dans environnements corrosifs |
Intégration et usages industriels du F03-01 HAS C ELECTRODE
Applications types et conditions d’utilisation
Ce capteur s’adresse aux secteurs industriels nécessitant la surveillance précise de niveaux de liquides dans des environnements corrosifs, tels que les industries chimiques, pharmaceutiques, ou le traitement des eaux usées acides. La robustesse de son alliage permet d’intervenir dans des milieux où la résistance à l’acidité est primordiale, assurant ainsi une fiabilité optimale et une durée de service prolongée. Il convient particulièrement aux installations où la prolongation des sondes est utile pour atteindre des profondeurs importantes, grâce à un système modulaire d’assemblage avec raccords et écrous adaptés. L’électrode est par ailleurs compatible avec divers supports et contrôleurs Omron pour une intégration aisée dans les systèmes d’automatisation industrielle.
Installation, compatibilité et conseils techniques
Pour l’installation, le F03-01 HAS C ELECTRODE se monte facilement grâce à ses extrémités filetées, compatibles avec les écrous de connexion et de blocage spécifiques Omron, garantissant une fixation sécurisée et stable. Il s’intègre idéalement dans les systèmes de contrôle de niveau conductif de liquide en usage industriel, particulièrement lorsqu’une résistance accrue aux substances corrosives est nécessaire. Pour garantir un fonctionnement efficace, il est recommandé de choisir l’électrode en fonction du type de liquide, en se référant aux guides techniques des contrôleurs de niveau Omron. Le produit permet aussi une isolation à l’aide de gaines plastiques, évitant ainsi les interférences électriques potentielles entre électrodes lorsque plusieurs sondes sont assemblées. Ce choix technique augmente la fiabilité des mesures et la sécurité des installations automatisées.
