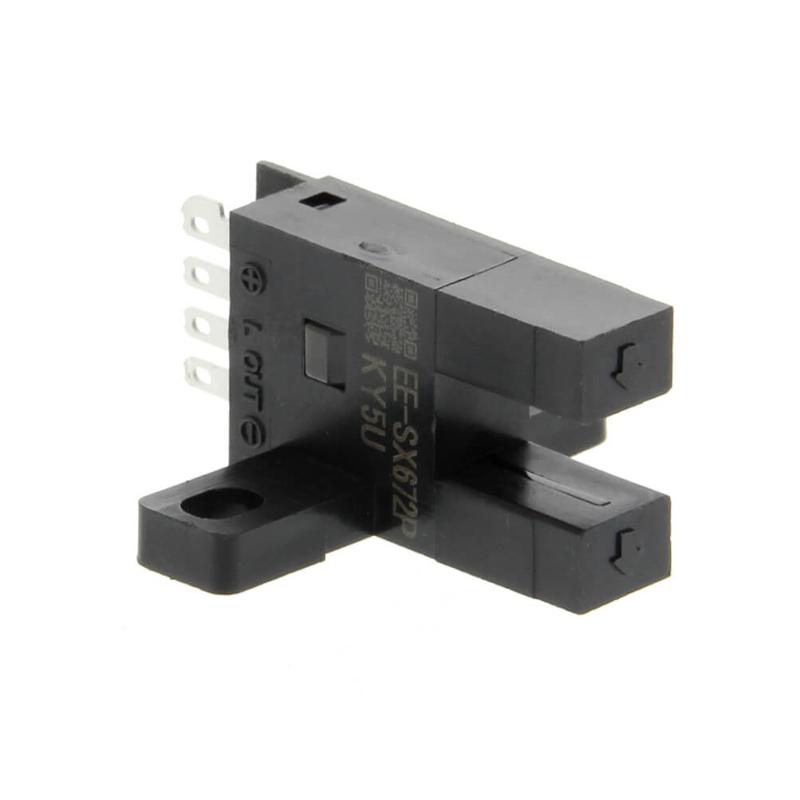

Présentation générale du capteur photoélectrique omnidir EE-SX672R
Un capteur photoélectrique spécialisé pour détection de précision
Le capteur photoélectrique EE-SX672R de la série EE-SX d’Omron est conçu pour répondre aux besoins spécifiques d’applications industrielles nécessitant une détection précise et fiable de petits objets ou d’éléments dans un espace restreint. Ce modèle appartient à la catégorie des photomicro capteurs de type fente (slot type) avec une forme en T caractéristique, ce qui lui confère une intégration aisée dans les systèmes où l’espace et la compacité sont des contraintes importantes. Sa technologie de détection est basée sur un faisceau traversant non modulé, garantissant une haute sensibilité et une réponse rapide.
Adapté aux environnements industriels exigeants, ce capteur exploite une sortie PNP et propose des modes de fonctionnement Dark-ON ou Light-ON, sélectionnables selon le besoin spécifique de l’application. Il intègre un connecteur système pour une connexion rapide et sécurisée, facilitant son installation et son remplacement dans les chaînes de production ou les dispositifs automatisés. La conception du EE-SX672R, combinant petites dimensions et haute performance, en fait un choix privilégié pour les ingénieurs et techniciens en automatisation industrielle qui recherchent un composant fiable et précis dans des espaces contraints.
Applications typiques et bénéfices pour les professionnels de l’industrie
Le EE-SX672R est particulièrement adapté aux applications où la détection minutieuse de petits objets est cruciale, comme dans les secteurs de l’assemblage automatisé, l’inspection qualité, ou la manutention de pièces sensibles. Sa capacité à détecter des objets opaques aussi petits que 2 x 0,8 mm minimum et son système de fente de 5 mm permettent une grande précision d’interruption du faisceau, garantissant une détection fiable sans erreur.
Les ingénieurs et décideurs industriels apprécient ce capteur pour sa robustesse et sa facilité d’intégration dans des équipements variés, allant des machines-outils aux systèmes de tri automatisé. La compacité du boîtier, couplée à une durée de réponse extrêmement rapide, permet d’assurer une surveillance continue et dynamique des processus industriels. Ce capteur se distingue également par sa capacité à fonctionner dans des environnements où les contraintes d’espace et d’accessibilité sont fortes, tout en maintenant des performances constantes. De plus, son design facilite la maintenance préventive et les ajustements lors des phases de mise en service des installations.
Données techniques détaillées du EE-SX672R
Caractéristiques électriques et fonctionnelles
| Caractéristique | Détail |
|---|---|
| Type de capteur | Photomicro capteur à fente, forme en T (slot center 7 mm) |
| Méthode de détection | Faisceau traversant (through-beam, non modulé) |
| Distance de détection | 5 mm (largeur de fente) |
| Modes d’opération | Dark-ON, Light-ON (sélectionnable) |
| Type de sortie | Sortie PNP (open collector) |
| Tension d’alimentation | 5 à 24 V DC ±10% |
| Consommation de courant | 12 mA (L terminal ouvert) |
| Courant de charge maximal | 50 mA |
| Tension résiduelle à 50 mA | 1,3 V max. |
| Fréquence de réponse | 1 kHz min., moyenne 3 kHz |
| Source lumineuse | LED infrarouge 940 nm |
| Protection contre les courts-circuits | Oui, protection intégrée |
Caractéristiques mécaniques et environnementales
| Caractéristique | Détail |
|---|---|
| Boîtier | Polybutylène téréphtalate (PBT) |
| Dimensions | Largeur : 13,7 mm, Hauteur : 26 mm, Profondeur : 26 mm |
| Poids | Environ 2,4 g |
| Protection | Indice IP50 |
| Température de fonctionnement | -25 °C à 55 °C (sans condensation) |
| Température de stockage | -30 °C à 80 °C (sans condensation) |
| Humidité | Fonctionnement : 5 à 85 % (sans condensation) Stockage : 5 à 95 % (sans condensation) |
| Résistance aux vibrations | 20 à 2000 Hz, accélération maximale 100 m/s² |
| Résistance aux chocs | 500 m/s², 3 cycles dans chaque direction (X, Y, Z) |
| Type de connexion | Connecteur système (connexion par connecteur, soudure possible) |
Intégration et performances dans les systèmes industriels
Modalités de raccordement et compatibilité
Le EE-SX672R se distingue par sa facilité d’intégration grâce à son système de connexion par connecteur standardisé, facilitant le branchement rapide et sécurisé au sein des installations automatisées. Cette caractéristique permet également un remplacement aisé en cas de besoin lors des opérations de maintenance ou d’évolution des équipements. Son format compact en forme de T avec une fente de 7 mm au centre est conçu pour s’adapter aux situations où l’espace est restreint, tout en garantissant une détection fiable sur une portée de 5 mm, idéale pour les contrôles dimensionnels et le positionnement précis.
Le capteur supporte des configurations de sortie PNP, compatibles avec la majorité des automates programmables industriels et systèmes de contrôle modernes. Sa capacité à fonctionner en modes Dark-ON ou Light-ON offre une flexibilité d’utilisation, permettant de choisir le mode le plus adapté à la problématique de détection rencontrée sur site. Par ailleurs, sa résistance mécanique, validée par des tests de vibration et choc, confirme son aptitude à résister aux environnements industriels exigeants, ce qui garantit une longue durée d’utilisation même dans des conditions difficiles.
Performances de réponse et avantages pour l’automatisation
Le EE-SX672R affiche un temps de réponse rapide, avec une fréquence nominale de 1 kHz minimum et une valeur moyenne de 3 kHz, ce qui le rend particulièrement adapté aux applications nécessitant une détection en temps quasi réel, essentielle dans des processus automatisés à grande vitesse. Cette rapidité permet de réduire au minimum les risques d’erreur ou de défaut de détection, garantissant ainsi la qualité et la fiabilité des opérations industrielles.
De plus, la technologie du faisceau traversant non modulé utilisée par ce capteur minimise les interférences lumineuses extérieures, améliorant la stabilité et la précision des mesures. Sa conception robuste et sa compatibilité avec des plages d’alimentation larges (de 5 à 24 V DC) assurent une grande souplesse d’emploi dans diverses architectures système. Ce capteur intègre aussi des circuits de protection contre les courts-circuits, augmentant sa fiabilité opérationnelle et limitant les risques de défaillance électrique dans l’installation. Ces caractéristiques en font un composant de choix pour les ingénieurs et responsables d’automatisation soucieux d’optimiser la performance et la robustesse de leurs équipements.
