Présentation générale du photo-interrupteur EE-SX672P
Caractéristiques fonctionnelles et technologiques

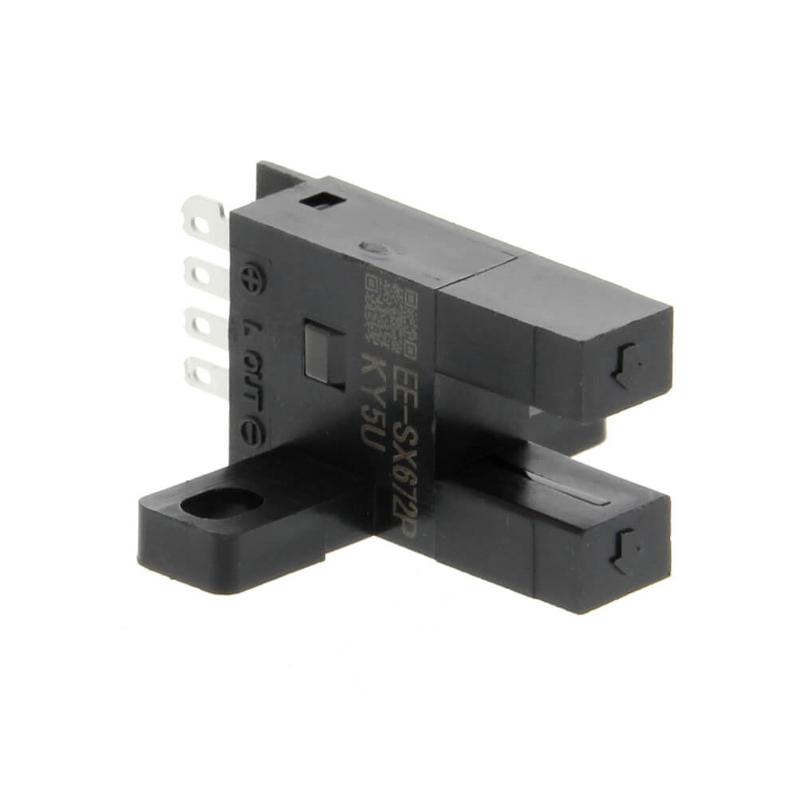

Le photo-interrupteur EE-SX672P conçu par Omron est un capteur optoélectronique à technologie transmissive, particulièrement adapté aux applications industrielles exigeant une détection précise sans contact. Il se présente sous une forme en T avec un espacement de fente de 5 mm, ce qui en fait un composant idéal pour la détection d’objets ou de positions dans les chaînes de production automatisées ou les systèmes de contrôle industriels. Son fonctionnement repose sur un faisceau infrarouge à travers un espace (slot), permettant une détection fiable par interruption du faisceau lumineux.
Ce capteur présente une sortie de type transistor PNP, facilitant son intégration dans des systèmes de commande modernes. Il propose des modes de commutation configurables tels que Light-ON et Dark-ON, offrant une flexibilité pour répondre aux différents besoins des installations industrielles. Grâce à une conception robuste avec un boîtier en PBT, le EE-SX672P garantit une durabilité et une résistance accrues face aux environnements industriels potentiellement agressifs.
Avantages pour les professionnels de l’industrie
Les ingénieurs et les installateurs bénéficient d’un capteur photoélectrique compact et performant qui assure une détection précise dans un espace restreint, grâce à sa largeur de fente de 5 mm. Sa taille réduite de 26 mm de hauteur et 13,7 mm de largeur permet une intégration facile dans diverses configurations machines. Le connecteur à 4 broches simplifie son raccordement électrique, réduisant ainsi le temps d’installation et d’intervention sur site.
Le EE-SX672P fonctionne sous une large plage de tension d’alimentation continue allant de 5 à 24 volts, ce qui le rend compatible avec une grande variété de systèmes industriels. Ce capteur est aussi conçu pour fonctionner dans des plages de températures de -25 °C à +55 °C, offrant une aptitude à s’adapter à plusieurs environnements de travail, même ceux présentant des variations thermiques importantes. Enfin, sa capacité à supporter un courant maximal de collecte de 50 mA le rend robuste pour commander directement certains éléments électroniques.
Données techniques détaillées du photo-interrupteur EE-SX672P
Présentation technique approfondie
Le EE-SX672P offre une configuration technique précise qui satisfait aux exigences des systèmes modernes d’automatisation et de contrôle. Ce dispositif à sortie transistor avec connexion par câble ou connecteur à 4 broches délivre un signal fiable en fonction de l’interruption ou de la continuité du faisceau infrarouge traversant la fente du capteur.
Le capteur a été optimisé pour des temps de réponse rapides, environ 0,17 ms, ce qui garantit une réactivité adaptée aux processus industriels à cadence élevée. Ceci permet une utilisation dans des lignes de production automatisées où le déclenchement précis et rapide des actions est indispensable pour la qualité et la fluidité du process.
Tableau des spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Type de capteur | Photo-interrupteur transmissif |
| Largeur de la fente | 5 mm |
| Type de sortie | Transistor PNP |
| Tension d’alimentation | 5 à 24 V DC |
| Courant collecteur maximal | 50 mA |
| Longueur d’onde émise | 940 nm (infrarouge) |
| Temps de réponse | 0,17 ms |
| Plage de température de fonctionnement | -25 °C à +55 °C |
| Dimensions (H x L x P) | 26 mm x 13,7 mm x 26 mm |
| Type d’installation | Fixation par vis |
| Indice de protection | IP50 |
| Nombre de broches | 4 |
| Matériau du boîtier | PBT (polybutylène téréphtalate) |
Applications industrielles et intégration du EE-SX672P
Domaines d’usage et cas d’application
Le EE-SX672P est employé dans de multiples applications industrielles nécessitant une détection précise et rapide d’objets ou de positions, sans contact mécanique direct. Ses caractéristiques techniques le rendent particulièrement approprié pour les solutions d’automatisation, y compris le contrôle de position dans les systèmes de convoyage, le comptage d’articles dans les chaînes de production, ou encore la détection d’obstacles dans les équipements robotisés.
Son fonctionnement fiable dans un environnement de température étendue permet son usage dans des secteurs industriels variés tels que l’automobile, l’agroalimentaire, la pharmaceutique, ainsi que dans la robotique et les systèmes de tri automatisés. Le mode de sortie PNP facilite son intégration dans des architectures électriques industrielles modernes, tandis que sa conception compacte simplifie son installation même dans des espaces réduits.
Conseils pour l’intégration et la fiabilité
Pour tirer pleinement parti des qualités du photo-interrupteur EE-SX672P, il est recommandé de veiller à une installation soignée qui garantisse le bon alignement du capteur et de son émetteur infrarouge sur la fente. Un montage stable avec fixation par vis assure la pérennité du dispositif et minimise les risques de désalignement dus aux vibrations.
La protection contre la poussière offerte par le boîtier IP50 contribue également à assurer une performance constante sur le long terme, même dans des environnements industriels poussiéreux. En outre, il est conseillé de réaliser un entretien régulier, notamment le nettoyage des surfaces optiques, afin de préserver la précision et la rapidité de détection. Enfin, grâce à sa compatibilité avec divers systèmes de contrôle via sa sortie PNP, ce photo-interrupteur simplifie la conception d’architectures industrielles flexibles et évolutives.
