Présentation générale du photomicrosenseur EE-SX672A
Description du produit et fonctionnement

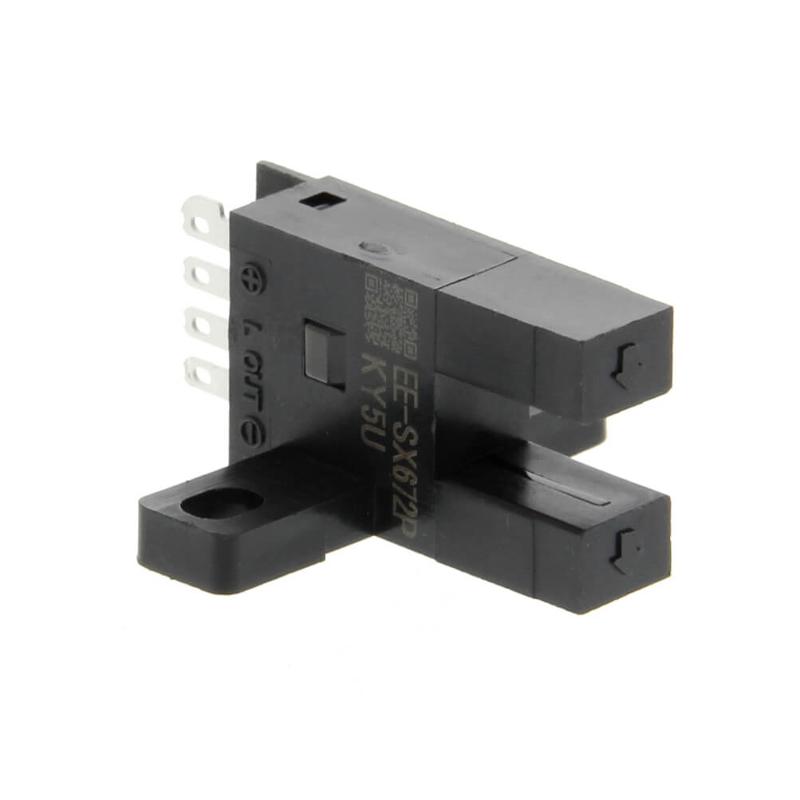

Le photomicrosenseur EE-SX672A d’Omron est un capteur optique de type fente à faisceau traversant conçu pour des applications industrielles exigeantes en matière de détection précise. Ce capteur se caractérise par une forme en T avec une fente centrale de 7 mm, ce qui facilite l’intégration dans des espaces restreints. Le principe de fonctionnement repose sur un émetteur infrarouge et un récepteur opposés dans la fente, permettant de détecter la présence ou l’absence d’objets opaques jusqu’à une largeur de fente de 5 mm. Grâce à ce système à faisceau non modulé, le EE-SX672A propose un mode de fonctionnement sélectionnable entre Dark-ON (activation en occultation) et Light-ON (activation en lumière incidente). Ce produit est doté d’une sortie NPN à collecteur ouvert et se connecte via un connecteur dédié, facilitant son intégration dans les architectures de contrôle industriel.
Avantages de la technologie slot type dans l’automatisation
Le choix d’un photomicrosenseur slot type comme le EE-SX672A offre plusieurs bénéfices majeurs dans les environnements industriels automatisés. Premièrement, la structure en fente avec émetteur et récepteur alignés assure une détection sans contact fiable et rapide, limitant ainsi l’usure mécanique et les besoins en maintenance. La compacité du capteur optimise l’agencement des machines, permettant des designs plus compacts et modulables. Ce type de capteur excelle dans les tâches requérant une détection précise d’objets très fins ou petits, ce qui est fréquent dans le contrôle qualité, le positionnement ou la surveillance de convoyeurs. La flexibilité de sélection du mode de détection Dark-ON ou Light-ON permet d’adapter le capteur à diverses conditions lumineuses ou exigences fonctionnelles. Enfin, l’utilisation d’une LED infrarouge assure une insensibilité relative aux perturbations lumineuses extérieures, garantissant une fiabilité accrue dans les environnements industriels.
Caractéristiques techniques détaillées du EE-SX672A
Données techniques essentielles et performance
| Paramètre | Détail |
|---|---|
| Type | Photomicrosenseur slot type en T, fente centrale 7 mm |
| Méthode lumineuse | Non modulée |
| Méthode de détection | Faisceau traversant (through-beam) |
| Distance de détection | Largeur de fente : 5 mm |
| Sortie de contrôle | NPN collecteur ouvert |
| Mode opératoire | Dark-ON et Light-ON sélectionnables |
| Tension d’alimentation | 5 à 24 V DC ±10% |
| Consommation de courant | Environ 12 mA (sans charge) |
| Temps de réponse | 0,17 ms |
| Fréquence de réponse | Minimum 1 kHz, en moyenne 3 kHz |
| Source lumineuse | LED infrarouge (940 nm) |
| Indicateur | LED rouge indiquant l’absence de lumière incidente |
| Matériaux du boîtier | Polybutylène Téréphtalate (PBT) pour le corps, polycarbonate pour le couvre-émission/réception |
| Dimensions (L x l x H) | 13,7 x 26 x 26 mm |
| Plage de température de fonctionnement | -25 °C à +55 °C (sans condensation ni gel) |
| Protection | IP50 |
| Poids | Environ 2,4 g |
| Protection intégrée | Protection contre court-circuit de sortie |
Accessoires compatibles
- Connecteurs 4 broches pour photomicrosenseurs (référence EE-1001 et variantes)
- Câbles avec connecteurs photomicro capteurs de différentes longueurs (1 m, 2 m, 3 m)
- Connecteurs spécifiques avec pont interne entre L et + (EE-1001-1)
- Options de câbles PVC standard et robotiques (ex : EE-1010 2M, EE-1010-R 2M)
Ces accessoires facilitent le câblage et l’intégration du capteur dans des systèmes variés et contribuent à une installation rapide et sécurisée adaptée aux besoins des professionnels de l’automatisation industrielle.
Applications industrielles et conseils d’intégration
Domaines d’application du EE-SX672A
Le EE-SX672A est particulièrement adapté aux environnements industriels où la détection précise et rapide d’objets est cruciale. Il trouve ainsi des applications dans les lignes de production automatisées, notamment pour le contrôle d’objets sur convoyeurs, la détection de présence dans les machines d’emballage, et la gestion des positionnements dans les robots industriels. Ce capteur intervient également dans les systèmes de sécurité et de contrôle, où l’arrêt d’urgence ou la détection de passage doivent être fiables et rapides. Sa capacité à détecter des objets opaques avec une largeur minimale de 2 x 0,8 mm en fait un composant de choix pour la vérification qualité ou le comptage en milieu industrialisé strict.
Bonnes pratiques d’installation et utilisation
Pour garantir une performance optimale du photomicrosenseur EE-SX672A, il est essentiel d’assurer un alignement précis entre l’émetteur et le récepteur dans la fente. Une installation correcte minimise les interférences et maximise la fiabilité de la détection. Le choix entre mode Dark-ON et Light-ON doit être adapté au contexte lumineux et à la nature de l’objet détecté. Le capteur doit être monté dans un environnement respectant ses limites de température de fonctionnement et d’humidité, sans condensation ni gel, afin d’assurer une durabilité et une stabilité dans le temps. Grâce à sa fréquence de réponse rapide et à la protection contre les courts-circuits, ce capteur offre une intégration sécurisée et efficace dans des systèmes automatisés complexes exigeant rapidité et précision.
