Présentation générale du capteur photoélectrique EE-SX672
Caractéristiques principales et fonctionnements

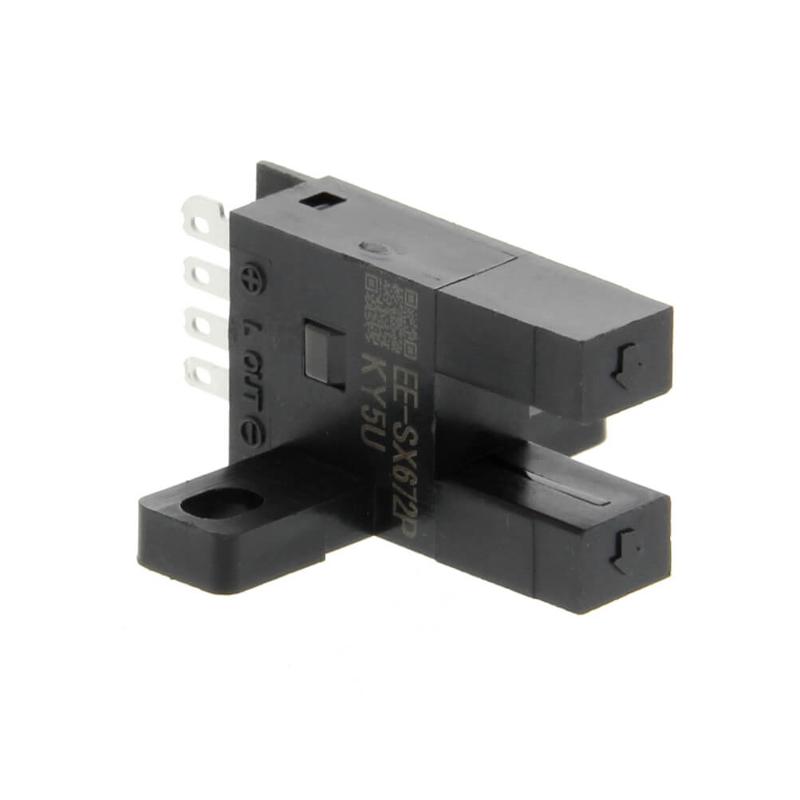

Le EE-SX672 est un capteur photoélectrique de type slot produit par Omron, conçu spécifiquement pour les applications industrielles exigeant une détection précise et fiable. Ce capteur utilise une méthode de détection par faisceau traversant (through-beam) avec une géométrie en forme de T, où le centre de la fente mesure 7 mm, permettant une largeur de détection effective de 5 mm. Grâce à son fonctionnement non modulé utilisant une LED infrarouge avec une longueur d’onde de pic à 940 nm, ce capteur garantit une sensibilité adaptée aux environnements industriels. Le modèle peut être configuré pour une opération Dark-ON ou Light-ON, offrant ainsi une flexibilité selon les besoins de l’application. Il incorpore une sortie à collecteur ouvert de type NPN, ce qui facilite son intégration dans une diversité de systèmes de contrôle industriels. La connectivité est assurée via un type connecteur, simplifiant l’installation et la maintenance.
Domaines d’application et avantages pour les professionnels
Le capteur EE-SX672 est idéal pour les ingénieurs, installateurs et décideurs industriels recherchant une solution fiable pour la détection d’objets opaques dans les processus automatisés. Il trouve son utilité dans la surveillance des machines, la détection de pièces en production, ainsi que dans les systèmes de contrôle d’instrumentation. La fréquence de réponse élevée, allant de 1 kHz à 3 kHz, permet une utilisation efficace dans des environnements à haute vitesse où la précision et la rapidité sont cruciales. Son indicateur lumineux rouge intégré offre une visualisation simple de l’état de détection, facilitant ainsi le diagnostic et le réglage sur le terrain. Le EE-SX672 est également caractérisé par une large plage de tension d’alimentation de 5 à 24 VDC, ce qui le rend compatible avec diverses architectures industrielles. La compacité et le poids réduit (environ 2,4 g pour le module) favorisent son installation même dans des espaces restreints.
Données techniques détaillées du EE-SX672
Caractéristiques électriques et optiques
Le EE-SX672 est conçu pour fonctionner avec une alimentation en courant continu comprise entre 5V et 24V, avec une tolérance de ±10 % et un ondulage maximal de 10 % en crête-à-crête. Sa consommation typique est de 12 mA lorsque la sortie est ouverte (L terminal open). Le capteur utilise une LED infrarouge émettant à 940 nm, optimisée pour la détection à travers la fente de 5 mm. La fréquence de réponse minimale assurée est de 1 kHz, avec une valeur moyenne estimée à 3 kHz, ce qui est adapté aux applications nécessitant une détection rapide et fiable des objets en mouvement. La sortie à collecteur ouvert NPN supporte un courant maximal de charge de 100 mA, avec une tension résiduelle maximale de 0,8 V sous 100 mA et 0,4 V sous 40 mA. Les circuits de protection intègrent une protection contre les courts-circuits sur la sortie.
Autres spécifications mécaniques et environnementales
| Propriété | Spécification |
|---|---|
| Type | Grooved Type (forme en T), centre fente 7 mm |
| Méthode lumineuse | Non modulée |
| Méthode de détection | Faisceau traversant (Through-beam) |
| Distance de détection | Largeur fente : 5 mm |
| Mode de fonctionnement | Dark-ON ou Light-ON (sélectionnable) |
| Objet détecté standard | Opaque, dimensions min. 2 x 0,8 mm |
| Température de fonctionnement | -25°C à 55°C (sans condensation ni gel) |
| Température de stockage | -30°C à 80°C (sans condensation ni gel) |
| Humidité relative | Fonctionnement : 5 à 85%, Stockage : 5 à 95% (sans condensation) |
| Résistance aux vibrations | 20 à 2000 Hz, pic accélération 100 m/s², amplitude double de 1,5 mm, 2 h par axe (X, Y, Z) |
| Résistance aux chocs | 500 m/s², 3 impacts par axe (X, Y, Z) |
| Indice de protection | IP50 |
| Connexion | Connecteur type, possibilité de soudure directe |
| Matériaux | Boîtier en Polybutylène Téréphtalate (PBT), capot émetteur/récepteur en polycarbonate (PC) |
| Poids | Environ 2,4 g |
Utilisation professionnelle et intégration système
Intégration dans les processus industriels
Le capteur photoélectrique EE-SX672 est conçu pour être intégré facilement dans des systèmes automatisés industriels, notamment dans les applications de contrôle qualité, de détection de position et de comptage. Sa configuration compacte en slot et sa méthode de détection par faisceau traversant assurent une haute fiabilité dans la détection d’objets opaques, même dans des environnements où l’espace est limité. Grâce à sa large plage de tension d’alimentation et son circuit de protection intégré, il peut fonctionner en toute sécurité et robustesse dans les processus industriels variés, tout en minimisant les interruptions dues à des conditions électriques anormales ou à des erreurs d’installation. Son indicateur lumineux facilite les phases de calibration et l’entretien, permettant aux opérateurs et techniciens d’effectuer rapidement les diagnostics visuels.
Avantages pour les ingénieurs et décideurs industriels
Pour les ingénieurs et décideurs, le EE-SX672 représente une solution fiable, adaptable, et performante qui contribue à accroître l’efficacité des lignes de production. Son mode de sortie NPN open collector est conforme aux standards industriels, garantissant une compatibilité aisée avec les contrôleurs logiques programmables (PLC) et autres systèmes de commande. La capacité de choisir entre les modes Dark-ON et Light-ON offre une flexibilité dans la conception des systèmes selon les applications spécifiques. De plus, la robustesse mécanique, y compris la résistance aux vibrations et aux chocs, assure la durabilité et la stabilité des opérations dans des environnements industriels potentiellement exigeants. Ainsi, le EE-SX672 favorise la réduction des temps d’arrêt et l’amélioration de la qualité de détection pour des processus automatisés optimisés.
