Présentation générale du capteur photoélectrique EE-SX472
Description fonctionnelle et principe de détection

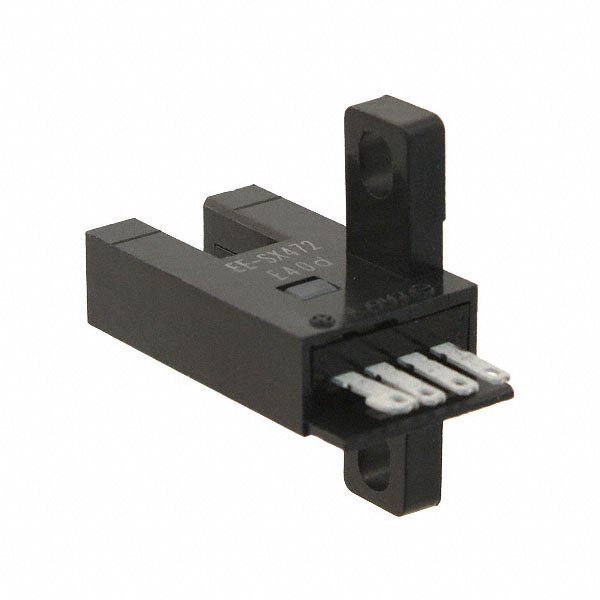

Le capteur photoélectrique EE-SX472 d’Omron est un photomicrosenseur de type fente, conçu pour des applications industrielles exigeantes en termes de détection précise. Ce capteur fonctionne selon le principe de la détection à travers un faisceau lumineux infrarouge non modulé. Sa particularité réside dans sa forme en T avec une fente centrale de 7 mm, permettant une détection directe à travers cette ouverture. Cette configuration facilite la détection d’objets opaques minces, avec une distance de détection de 5 mm correspondant à la largeur de la fente. Le EE-SX472 se caractérise par un mode de fonctionnement Light-ON, ce qui signifie que la sortie active lorsque le faisceau lumineux est reçu par le récepteur. Ce système est adapté pour les environnements industriels où la précision et la fiabilité de la détection sont critiques, notamment pour le comptage d’objets, la détection de position ou la vérification de passage dans des chaînes de production automatisées.
Applications industrielles et intégration
Cette famille de photomicrosenseurs offre des solutions adaptées pour les ingénieurs et intégrateurs industriels cherchant à automatiser les processus de fabrication et à améliorer la qualité des contrôles. L’EE-SX472, grâce à sa petite taille, son boîtier en polytéréphtalate de butylène (PBT) robuste et son indicateur LED de réception, s’intègre aisément dans des espaces restreints ou dans des dispositifs nécessitant un montage précis. Il est particulièrement recommandé pour des applications impliquant la détection d’objets très fins, grâce à sa sensibilité et son faible écart différentiel de distance (jusqu’à 0,025 mm maximum). Sa sortie NPN à collecteur ouvert facilite l’interfaçage avec des automates programmables industriels et autres systèmes de contrôle. Son alimentation en tension continue de 5 à 24 VDC permet une utilisation souple dans divers environnements électriques industriels. Ce capteur photoélectrique est ainsi un outil performant dans l’optimisation de la détection sans contact, indispensable aux secteurs manufacturiers modernes.
Données techniques détaillées
Caractéristiques électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Type | Photomicrosenseur à fente (forme en T, centre de la fente 7 mm) |
| Méthode lumineuse | Lumière infrarouge LED non modulée (940 nm) |
| Méthode de détection | Détection par faisceau traversant |
| Distance de détection | Largeur de la fente : 5 mm |
| Type de sortie | Sortie NPN à collecteur ouvert |
| Mode de fonctionnement | Light-ON |
| Tension d’alimentation | 5 à 24 V DC ±10%, ondulation max 10% p-p |
| Consommation de courant | 12 mA (terminal L ouvert) |
| Courant max en charge | 100 mA |
| Tension résiduelle | 0,8 V max à 100 mA, 0,4 V max à 40 mA |
| Protection | Protection contre court-circuit de sortie |
| Fréquence de réponse | Minimum 1 kHz, valeur moyenne 3 kHz |
| Indice de protection | IP50 |
| Plage de température d’utilisation | -25°C à 55°C (sans gel ni condensation) |
| Humidité d’utilisation | 5 à 85 % HR (sans condensation) |
| Résistance aux vibrations | 20 à 2000 Hz, accélération de 100 m/s² |
| Résistance aux chocs | 500 m/s² pour 3 fois dans les 3 directions XYZ |
| Matière du boîtier | Polytéréphtalate de butylène (PBT) |
| Matière du couvercle émetteur/récepteur | Polycarbonate (PC) |
| Dimensions | Largeur 13.7 mm, Hauteur 26 mm, Profondeur 26 mm |
| Poids | Environ 2.4 grammes |
Spécifications de fonctionnement et environnementales
Le EE-SX472 opère efficacement dans un environnement industriel varié avec une plage de température de fonctionnement allant de -25 °C à 55 °C, et une plage de stockage de -30 °C à 80 °C, sans condensation ni gel. Il présente une robustesse remarquable grâce à sa résistance aux vibrations et aux chocs, confirmant son aptitude aux conditions d’usages sévères dans les lignes de production. Le capteur est conçu pour une sensibilité élevée, capable de détecter des objets opaques très fins, à partir de dimensions minimales de 2 x 0,8 mm, avec une précision différentielle de 0,025 mm maximum. L’indicateur LED intégré assure une vérification visuelle immédiate du passage de la lumière, ce qui améliore la facilité de contrôle lors de l’installation et de la maintenance technique. Son indice de protection IP50 assure une protection contre les poussières, ce qui est un atout pour les applications dans des milieux industriels poussiéreux. Enfin, la compatibilité avec des tensions d’alimentation standards (5-24 V DC) et sa structure facilitant la soudure directe offrent une grande flexibilité d’intégration dans les systèmes existants, garantissant une adaptation aisée dans divers projets d’automatisation avancée.
Avantages et usages professionnels du EE-SX472
Optimisation des processus industriels avec un capteur fiable
Le EE-SX472 d’Omron est un composant clé pour les professionnels qui nécessitent une détection précise et fiable dans leurs applications industrielles automatisées. Ce capteur s’intègre efficacement dans les chaînes de montage, les machines d’inspection ou les systèmes de tri grâce à sa conception compacte et à sa capacité à détecter des éléments très petits et opaques. Sa technologie à travers le faisceau et son fonctionnement Light-ON permettent de réduire les erreurs de détection, assurant ainsi une meilleure qualité de contrôle et une réduction des arrêts de production dus à des défaillances de détection. De plus, sa sortie NPN à collecteur ouvert facilite le raccordement à un large éventail de systèmes de commande et d’automates, offrant un véritable avantage en termes de compatibilité et d’interface. Enfin, la robustesse mécanique et la stabilité de ses performances dans des conditions industrielles variées contribuent à minimiser les interventions techniques et garantissent une production plus fluide et optimisée.
Intégration facile et polyvalence d’utilisation
L’EE-SX472 se distingue par une intégration facilitée grâce à sa forme en T offrant une configuration de fente ergonomique, un connecteur système standard et la possibilité de soudure directe. Cela simplifie les opérations d’installation dans les équipements et les panneaux de contrôle. La plage d’alimentation étendue de 5 à 24 V DC permet de l’utiliser dans différents environnements électriques sans nécessité de composants supplémentaires. Ce photomicrosenseur présente également une flexibilité opérationnelle avec un indicateur lumineux intégré qui aide les techniciens à s’assurer rapidement du bon fonctionnement en service ou lors des tests préalables à la mise en route des installations. Particulièrement adapté aux secteurs industriels variés, du manufacturier à la logistique automatisée, le EE-SX472 répond aux besoins d’efficacité, de précision et de performance demandés par les équipes d’ingénierie, d’installation et de gestion industrielle.
