Présentation générale du capteur photoélectrique EE-SX471
Description et fonction principale

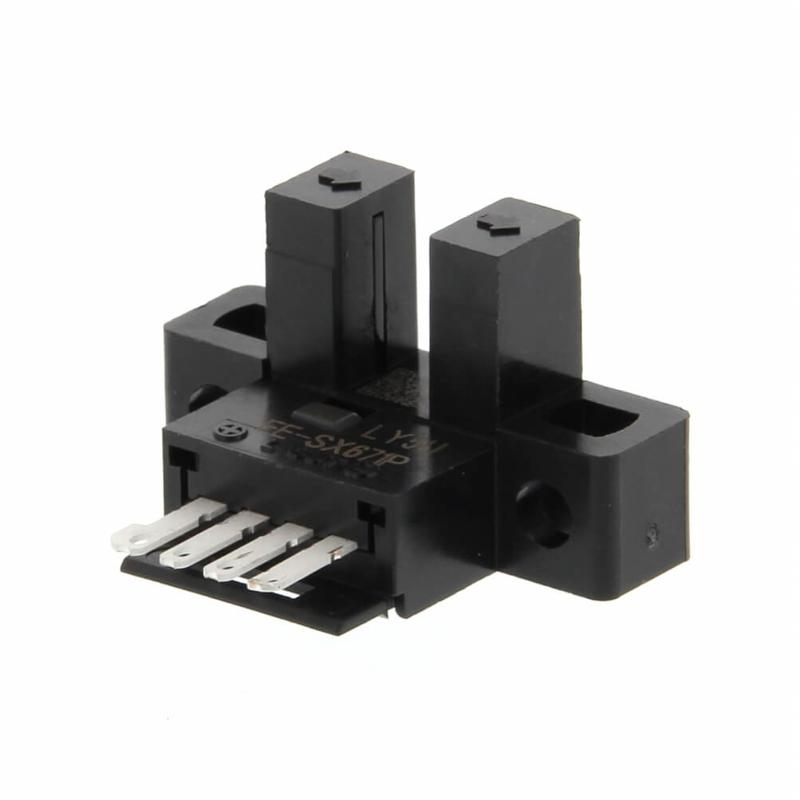

Le capteur photoélectrique EE-SX471 d’Omron est un capteur de type photomicrosensor à fente, conçu pour des applications industrielles précises nécessitant une détection fiable et rapide. Ce produit utilise la technologie optique à travers un faisceau traversant (through-beam) et dispose d’une structure en L, ce qui facilite son intégration dans des équipements industriels variés. Le capteur détecte un objet opaque inséré dans la fente de 5 mm de large en mode Light-ON, délivrant une sortie NPN à collecteur ouvert adaptée aux systèmes de commande industriels.
Grâce à une source lumineuse infrarouge à LED (940 nm), le EE-SX471 offre une détection stable et insensible à la lumière ambiante parasite jusqu’à 1000 lx, avec un indicateur lumineux rouge pour un contrôle visuel immédiat de la réception du signal. Les dimensions compactes et le poids léger (environ 3 g) rendent ce capteur idéal pour les applications où l’espace est restreint, tout en assurant une détection fiable dans des environnements exigeants.
Applications industrielles et domaines d’utilisation
Le EE-SX471 est spécialement adapté pour les environnements industriels nécessitant une détection de précision à courte distance. Il trouve des applications typiques dans des secteurs tels que l’automatisation industrielle, le contrôle qualité, l’assemblage automatisé, ainsi que dans les machines de montage de circuits imprimés et dans les lignes de production robotisées. La fente de 5 mm est idéale pour détecter des objets fins ou des éléments d’assemblage avec une haute précision dimensionnelle.
Les ingénieurs et intégrateurs apprécient ce capteur pour son fonctionnement robuste dans des plages de températures allant de -25 °C à 55 °C, offrant une résistance aux vibrations et aux chocs importante pour des opérations continues dans des conditions industrielles sévères. La protection IP50 garantit une résistance suffisante contre la poussière pour la majorité des environnements de production, ce qui le rend fiable et durable.
Données techniques détaillées du EE-SX471
Caractéristiques électriques et mécaniques
Le EE-SX471 est alimenté en courant continu avec une plage de tension comprise entre 5 V et 24 V DC, supportant une consommation de courant typique de 12 mA. Sa sortie électrique est un collecteur ouvert NPN, capable de gérer un courant maximum de 100 mA avec une tension résiduelle très faible, optimisant ainsi la compatibilité avec divers types de circuits électroniques industriels.
Ce capteur est fabriqué avec un boîtier en polybutylène téréphtalate (PBT) pour une excellente résistance mécanique, et un couvercle en polycarbonate (PC) protégeant le module émetteur/récepteur. Ses dimensions (26.2 mm de largeur, 15.5 mm de hauteur et 18.3 mm de profondeur) permettent une installation aisée même dans des espaces limités.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Type | Photomicrosensor à fente, forme en L |
| Méthode lumineuse | Non modulée, LED infrarouge (940 nm) |
| Distance de détection | Largeur de fente : 5 mm |
| Mode d’opération | Light-ON |
| Type de sortie | NPN à collecteur ouvert |
| Tension d’alimentation | 5 à 24 V DC ±10% |
| Consommation | 12 mA (terminal L ouvert) |
| Courant de charge maximal | 100 mA |
| Tension résiduelle | 0.8 V max à 100 mA, 0.4 V max à 40 mA |
| Plage de température opérationnelle | -25 °C à 55 °C (sans condensation) |
| Indice de protection | IP50 |
| Type de connexion | Connecteur (avec possibilité de soudure directe) |
| Matériau du boîtier | PBT (polybutylène téréphtalate) |
| Matériau du couvercle émetteur/récepteur | Polycarbonate (PC) |
| Fréquence de réponse | Minimum 1 kHz (moyenne 3 kHz) |
| Poids | Environ 3 g |
Intégration et usage pratiques du EE-SX471 en industrie
Facilité d’installation et compatibilité
Le EE-SX471 est conçu pour simplifier l’intégration dans les installations industrielles grâce à son design compact et sa connexion par connecteur standardisée, facilitant le branchement rapide et fiable au sein de systèmes automatisés. Son opération en mode Light-ON permet une utilisation efficace où la présence d’un objet interrompt le faisceau lumineux pour générer un signal de sortie immédiat.
La compatibilité avec des accessoires tels que les connecteurs EE-1001 et cables EE-1006 (disponibles en différentes longueurs) renforce la modularité du capteur. Ces accessoires assurent une connexion aisée et fiable, essentielle pour la maintenance et la configuration des lignes de production modernes. La robustesse mécanique et la résistance aux environnements industriels sévères en font un choix prisé par les fabricants et intégrateurs exigeants.
Avantages opérationnels et environnementaux
Utilisé couramment dans des machines d’assemblage, robots industriels et lignes de production automatisées, le EE-SX471 garantit une détection rapide et fiable, clé pour éviter les erreurs de positionnement ou défaillances d’assemblage. Son temps de réponse rapide (environ 0.17 ms) permet une haute fréquence de détection adaptée aux processus industriels à grande cadence.
En outre, sa capacité à fonctionner dans des plages étendues de températures et d’humidité, ainsi que sa résistance aux vibrations et aux chocs, assurent une fiabilité accrue même dans des environnements industriels exigeants. Ces caractéristiques contribuent à la réduction des risques d’arrêt de production non planifié, optimisant ainsi la performance globale des installations automatisées.
