Présentation générale du produit E6F-AB5B 360P/R 2M
Description et fonctionnalités principales

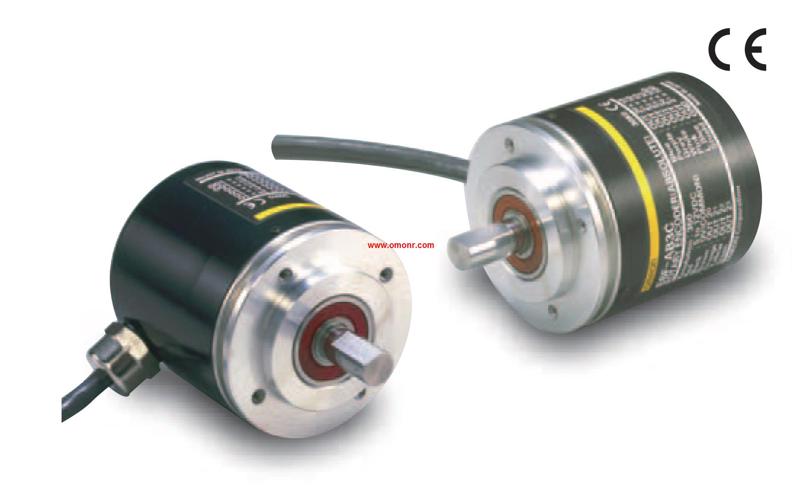

Le modèle E6F-AB5B 360P/R 2M est un codeur rotatif absolu de la série E6F-A, fabriqué par Omron, reconnu dans le domaine de l’automatisation industrielle pour sa robustesse et ses performances. Ce codeur est conçu pour une utilisation professionnelle, répondant aux exigences des environnements industriels grâce à sa construction solide et des caractéristiques techniques avancées. Le codeur intègre un arbre solide avec un diamètre de 10 mm et une finition d’extrémité plate, assurant une robustesse mécanique optimale et une compatibilité avec divers systèmes de montage par bride. Son boîtier en zinc associé à un arbre en acier inoxydable SUS420J2 confère une excellente résistance aux chocs et à l’usure, contribuant à une longue durée de vie même dans des conditions industrielles sévères.
Ce produit se distingue également par son système de sortie en code BCD absolu avec une résolution fixe de 360 impulsions par révolution (ppr), offrant une précision élevée dans le suivi de la position angulaire. Le E6F-AB5B fournit des sorties PNP capables de supporter un courant jusqu’à 35 mA, facilitant son intégration avec des contrôleurs et automates programmables. Avec une alimentation en courant continu comprise entre 12 V et 24 V, ce codeur est adapté aux standards industriels en termes de tension d’alimentation. Sa fréquence de commutation maximale atteint 10 kHz, permettant une réponse rapide aux variations de position.
Applications industrielles et avantages clés
Le codeur E6F-AB5B 360P/R 2M est idéal pour un large spectre d’applications industrielles nécessitant une mesure précise et fiable de la rotation ou de la position angulaire. Il trouve notamment sa place dans les systèmes d’automatisation industrielle, les équipements de contrôle de mouvement, la robotique et les dispositifs de positionnement. Son indice de protection IP65 garantit une résistance efficace à la poussière et à l’eau, ce qui le rend parfaitement adapté à des environnements parfois exposés à des projections d’eau ou à des poussières industrielles.
Grâce à sa capacité à fonctionner dans une plage de températures ambiantes allant de -10 à +70 °C, ce codeur s’adapte également aux variations thermiques courantes en milieu industriel. Sa conception avec sortie en code absolu élimine les erreurs de positionnement liées aux coupures d’alimentation, assurant une remise en route immédiate et précise du système contrôlé. Par ailleurs, son couple de friction faible (0,098 Nm) et son inertie réduite garantissent une faible résistance à la rotation, préservant ainsi la précision du système et minimisant l’usure mécanique.
Données techniques détaillées
Caractéristiques électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Tension d’alimentation | 12 V DC à 24 V DC |
| Type de sortie | Code BCD absolu, sortie PNP |
| Courant de sortie maximal | 35 mA |
| Fréquence de commutation maximale | 10 kHz |
| Résolution | 360 impulsions par révolution (ppr) |
| Couple de friction | 0,098 Nm |
| Inertie | 1,5 x 10^-6 kg·m² (1,5 x 10^-2 kg·cm²) |
| Vitesse de rotation maximale | 5000 tr/min |
| Type d’arbre | Arbre solide de 10 mm diamètre, extrémité plate |
| Matériau du boîtier | Boîtier en zinc avec arbre en acier inoxydable SUS420J2 |
| Type de montage | Montage par bride (flange mounting) |
| Indice de protection | IP65 (résistance à l’eau et à la poussière) |
| Plage de température de fonctionnement | -10 à +70 °C |
| Longueur du câble | 2 mètres, câble pré-câblé avec extrémités dénudées |
| Consommation de courant | Maximum 60 mA |
| Charge radiale maximale | 120 N |
Dimensions et intégration
Le codeur E6F-AB5B 360P/R 2M présente un diamètre de boîtier de 60 mm, ce qui lui confère une taille compacte adaptée à l’intégration dans diverses installations industrielles. Son arbre en acier inoxydable de 10 mm avec extrémité plate facilite son couplage mécanique avec différents systèmes d’entraînement et mécanismes. Le montage se fait par bride pour assurer une fixation solide et stable, essentielle à la précision des mesures angulaires dans des environnements sujettes à vibrations ou sollicitations mécaniques.
L’appareil est fourni avec un câble de 2 mètres pré-câblé avec des fils dénudés en sortie, permettant une connexion aisée aux systèmes de commande locaux ou aux cartes électroniques. Cette configuration facilite la maintenance et l’installation tout en assurant une connectivité fiable. La robustesse des matériaux utilisés, notamment le boîtier en zinc et l’arbre en acier inoxydable, garantissent une résistance aux conditions industrielles rigoureuses, augmentant ainsi la fiabilité et la longévité du capteur.
Performances et avantages dans l’environnement industriel
Robustesse et fiabilité opérationnelle
Le détecteur rotatif E6F-AB5B 360P/R 2M est conçu pour offrir une robustesse exceptionnelle dans les applications industrielles exigeantes. Son indice de protection IP65 garantit une étanchéité efficace contre la poussière et les projections d’eau, un critère essentiel pour les installations exposées aux conditions environnementales difficiles. Son boîtier en zinc couplé à un arbre en acier inoxydable SUS420J2 assure une résistance mécanique élevée, limitant les risques de défaillance liés aux chocs ou à l’usure mécanique.
La conception de ce codeur vise également à minimiser le couple de friction et l’inertie afin d’optimiser la précision et la réactivité du dispositif, même à haute vitesse de rotation pouvant atteindre 5000 tr/min. Ces caractéristiques permettent une mesure précise et stable, indispensable dans les chaînes de production automatisées ou les systèmes de contrôle de position nécessitant un haut degré de fiabilité sur la durée.
Précision et intégration facilitées
Avec une résolution de 360 impulsions par révolution et une sortie en code BCD absolu, le E6F-AB5B assure une restitution précise de la position angulaire sans souci de perte de données lors d’interruptions d’alimentation, contrairement aux codeurs incrémentaux. Cette caractéristique est particulièrement bénéfique pour les systèmes industriels nécessitant une reprise rapide après arrêt, réduisant les temps d’indisponibilité.
Par ailleurs, la sortie en code BCD et le format de sortie PNP facilitent l’intégration avec les automates programmables, les contrôleurs logiques et autres équipements d’automatisation industrielle. Son alimentation standard 12-24 V DC correspond aux tensions couramment rencontrées, facilitant sa mise en œuvre dans les architectures électriques existantes. Ainsi, ce codeur constitue une solution fiable et efficace pour le contrôle de position dans les secteurs industriels variés, alliant précision, robustesse et facilité d’intégration.
