Présentation générale du contrôleur de température numérique E5DC-CX2DUM-000
Caractéristiques principales et conception

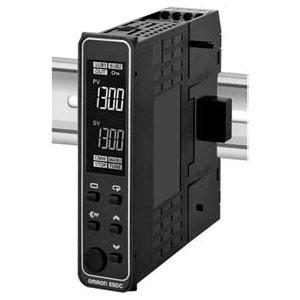

Le contrôleur de température numérique E5DC-CX2DUM-000 d’Omron se distingue par sa conception compacte avec une largeur de 22,5 mm, ce qui le rend idéal pour une intégration efficace dans les armoires électriques industrielles. Conçu pour un montage sur rail DIN, ce contrôleur digital facilite le raccordement à des interfaces homme-machine (HMI) et aux automates programmables industriels (PLC). Il offre une interface utilisateur avancée combinant simplicité d’utilisation et performances techniques élevées afin de répondre aux exigences des secteurs industriels exigeants. Le modèle E5DC-CX2DUM-000 appartient à la série E5DC qui se caractérise par une large gamme d’entrées et une sortie de courant linéaire, adaptée aux diverses applications de contrôle de température précises.
Applications industrielles typiques
Le contrôleur E5DC-CX2DUM-000 est particulièrement adapté aux environnements industriels nécessitant un contrôle précis de la température, tels que les procédés de fabrication, le conditionnement de matériaux sensibles à la température, et le contrôle thermique dans le secteur agroalimentaire ou pharmaceutique. Son interface universelle permet la connexion avec plusieurs types de capteurs, y compris thermocouples, résistances Pt100, capteurs infrarouges et entrées analogiques, offrant ainsi une flexibilité d’utilisation élevée. Grâce à son contrôle PID avec autotuning et ses capacités ON/OFF, ce modèle assure un maintien optimal des conditions thermiques, indispensable pour des processus industriels où la stabilité et la régulation fine de la température sont vitales.
Données techniques détaillées du E5DC-CX2DUM-000
Spécifications techniques
| Caractéristique | Détails |
|---|---|
| Largeur | 22.5 mm |
| Type de montage | Rail DIN |
| Type d’entrée | Thermocouple (K, J, T, E, L, U, N, R, S, B, C/W, PLII), Platinum résistance Pt100/JPt100, capteur infrarouge ES1B, entrée analogique (4-20 mA ou 0-20 mA) |
| Type de sortie | Sortie de courant linéaire (4-20 mA DC ou 0-20 mA DC) ; Résolution approximative 10000 ; charge maximale 500 Ω |
| Nombre de sorties auxiliaires | 2 points |
| Tension d’alimentation | 24 VAC (50/60 Hz) ou 24 VDC |
| Type de contrôle | ON/OFF ou PID à 2 degrés de liberté avec autotuning |
| Mémoire | Mémoire non volatile avec 1 000 000 d’écritures |
| Affichage | Affichage digital à 11 segments avec indicateurs individuels |
| Précision d’indication | Thermocouple: ±0,3% ou ±1°C (selon valeur la plus grande) ±1 digit ; Résistance: ±0,2% ou ±0,8°C ±1 digit |
| Plage de température de fonctionnement | -10°C à 55°C (sans condensation ni gel) |
| Indice de protection | Unité principale IP20 |
| Poids | Environ 80 g |
| Normes | Certification cULus (UL 61010-1 / CSA C22.2 No.61010-1), RCM, Lloyd’s Standard, KC Mark (pour certains modèles) |
Fonctionnalités clés et gestion des alarmes
Le E5DC-CX2DUM-000 intègre des fonctions avancées de contrôle avec la possibilité de sauvegarder et de basculer entre jusqu’à huit points de consigne, ce qui permet une grande flexibilité lors des réglages des températures dans différents procédés. Le contrôleur utilise des algorithmes PID à deux degrés de liberté avec autotuning, garantissant une réponse rapide et stable aux variations de température, minimisant ainsi les oscillations et améliorant la précision du contrôle. Les sorties auxiliaires comprennent des relais pour la gestion des alarmes HS (High Set) et HB (High Burst), qui permettent de détecter des conditions anormales de température afin de sécuriser les opérations industrielles. La compensation et la résistance aux interférences électromagnétiques (EMS) sont également optimisées pour maintenir la fiabilité dans les environnements industriels sévères.
Intégration et usage professionnel du contrôleur E5DC-CX2DUM-000
Connexion et compatibilité avec les systèmes industriels
Destiné aux ingénieurs, installateurs et décideurs industriels, le contrôleur E5DC-CX2DUM-000 se distingue par sa facilité d’intégration au sein des infrastructures industrielles existantes. Son terminal Push-In Plus permet un câblage rapide et sécurisé, réduisant les temps d’installation. La compatibilité avec plusieurs types d’entrées thermiques, y compris les thermocouples standards, les résistances Pt100 et les capteurs infrarouges, ainsi que les entrées analogiques, en font un choix polyvalent adapté à diverses conditions de mesure et de contrôle thermique. L’interface prévoit une communication RS-485 pour le raccordement aux réseaux de contrôle et aux systèmes automatisés, facilitant ainsi la supervision et la gestion centralisée des processus.
Ergonomie et configuration simplifiée
La configuration du E5DC-CX2DUM-000 s’effectue via un panneau frontal intuitif doté de touches pour les réglages numériques, ce qui garantit un accès rapide et une protection des paramètres contre toute modification involontaire. L’affichage numérique clair à 11 segments permet une lecture précise des valeurs mesurées et des réglages en cours. En plus de l’interface physique, une gamme d’accessoires complémentaires tels que le logiciel CX-Thermo (version 4.6 ou supérieure), des câbles de conversion USB-série, des unités terminales et des supports de montage, enrichissent l’expérience utilisateur en facilitant la programmation, le diagnostic et la maintenance préventive. Ce système robuste et ergonomique se prête donc parfaitement aux environnements industriels complexes où la fiabilité, la précision et la facilité d’usage sont primordiales.
