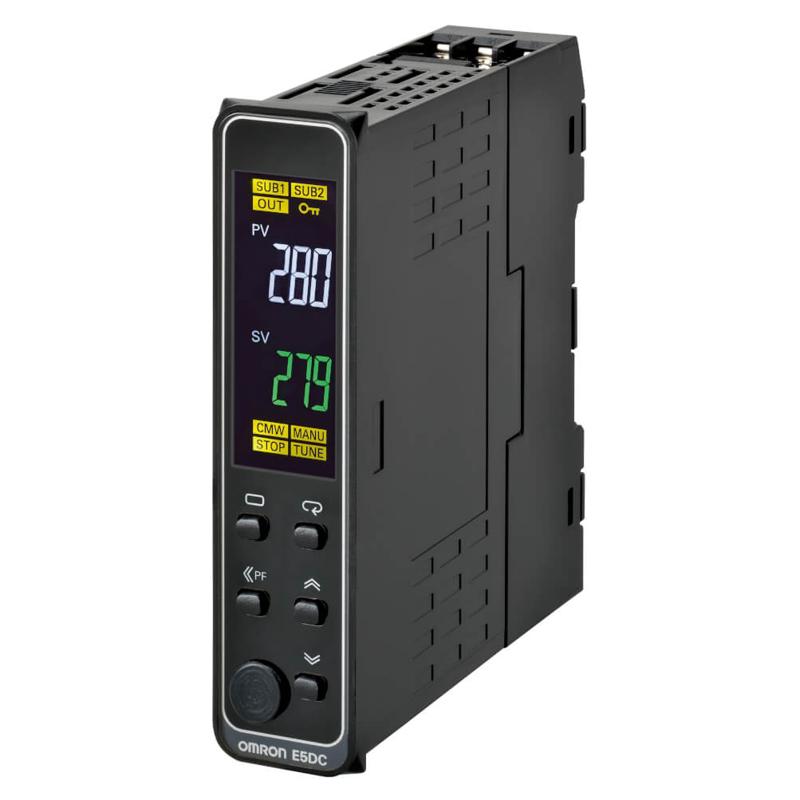

Présentation générale du contrôleur de température E5DC-CX2DSM-000
Un contrôleur numérique compact et performant
Le E5DC-CX2DSM-000 est un contrôleur de température numérique développé par Omron, reconnu pour sa fiabilité et sa précision dans le domaine de l’automatisation industrielle. Avec une largeur de seulement 22,5 mm, ce modèle à montage sur rail DIN s’intègre aisément dans les panneaux de commande où l’espace est limité. Il offre une interface conviviale grâce à un affichage numérique à 11 segments et des indicateurs individuels, permettant une lecture rapide des paramètres. Destiné aux professionnels tels que les ingénieurs, installateurs et décideurs industriels, le E5DC-CX2DSM-000 assure une régulation précise grâce à ses fonctions avancées de contrôle PID avec autotuning, offrant une adaptation rapide aux variations du système thermique. Son alimentation peut être en 24 VAC ou 24 VDC, ce qui le rend compatible avec de nombreux environnements industriels. La configuration se fait directement via les touches en façade, simplifiant la mise en service sur site.
Applications industrielles et intégration dans les systèmes
Ce contrôleur est particulièrement adapté aux applications nécessitant une surveillance et un contrôle précis des températures dans des processus industriels variés, tels que la fabrication, la chimie, l’automobile ou l’agroalimentaire. Le E5DC-CX2DSM-000 supporte une large gamme d’entrées, incluant les thermocouples de types K, J, T, E, L, U, N, R, S, B, C/W, PLII, les sondes à résistance Platinum Pt100 et JPt100, ainsi que des capteurs infrarouges. Cette polyvalence lui permet d’être intégré facilement à des systèmes existants, offrant une compatibilité étendue. De plus, ses sorties incluent une sortie de contrôle en courant linéaire (4 à 20 mA ou 0 à 20 mA), adaptée pour piloter des actionneurs ou transmettre une valeur de consigne ou de mesure à un automate programmable (PLC) ou interface homme-machine (HMI). Deux sorties auxiliaires relais SPST permettent la gestion d’alarmes ou d’autres fonctions de signalisation. Sa robustesse et sa précision en font un composant clé pour optimiser la qualité et la sécurité des procédés industriels.
Données techniques détaillées du E5DC-CX2DSM-000
Principales caractéristiques techniques
Le E5DC-CX2DSM-000 se distingue par des spécifications techniques précises qui garantissent sa performance et sa fiabilité dans des environnements industriels exigeants. Il présente une largeur standard de 22,5 mm et utilise des borniers à vis pour les connexions, ce qui assure une fixation sûre et une facilité d’installation. L’appareil est conçu pour une alimentation polyvalente en 24 V AC (50/60 Hz) ou en 24 V DC, avec une plage de tolérance de 85 à 110 % de la tension nominale. La consommation énergétique est faible, de l’ordre de 1,5 W en courant continu et 2,8 VA en alternatif. Le contrôle peut s’effectuer de manière ON/OFF ou par PID double boucle, avec autotuning, pour une maîtrise thermique optimisée.
Tableau des spécifications techniques clés
| Caractéristique | Détail |
|---|---|
| Type de montage | Rail DIN |
| Largeur | 22,5 mm |
| Entrée | Thermocouple (K, J, T, E, L, U, N, R, S, B, C/W, PLII), Pt100, JPt100, capteur infrarouge, analogique (4-20 mA, 0-20 mA, 1-5 V, 0-5 V, 0-10 V) |
| Sortie de contrôle | Courant linéaire 4-20 mA ou 0-20 mA |
| Nombres de sorties auxiliaires | 2 sorties relais SPST, 250 VAC, 2 A |
| Tension d’alimentation | 24 VAC/DC |
| Précision d’affichage | ±0,3 % ou ±1 °C selon type de capteur |
| Affichage | Afficheur numérique 11 segments, indicateurs individuels |
| Plage de fonctionnement | -10 à 55 °C |
| Indice de protection | Main Unit: IP20, Terminal unit: IP00 |
| Poids | Environ 120 g |
Fonctionnalités avancées et options d’utilisation
Contrôle et configuration avancés
Le modèle E5DC-CX2DSM-000 propose une multitude de fonctions techniques avancées, permettant une gestion optimale des processus thermiques complexes. Le système dispose d’une capacité multi-setpoints avec jusqu’à huit points de consigne programmables (SP0 à SP7) sélectionnables via l’interface utilisateur, ce qui permet de s’adapter facilement à différents cycles de production. Le contrôle PID est disponible en mode double boucle, avec réglages séparés pour le chauffage et le refroidissement, assurant une maîtrise fine des réactions thermiques différenciées. De plus, la configuration par touches frontales est simple et rapide, favorisant un ajustement en temps réel au sein des installations industrielles. Un temps d’échantillonnage rapide de 50 ms garantit la réactivité du contrôleur aux variations des conditions de température.
Accessoires et intégration complémentaire
Omron propose divers accessoires compatibles avec le E5DC-CX2DSM-000 pour améliorer son intégration et sa fonctionnalité en environnement industriel. Parmi ces accessoires, on retrouve des câbles de connexion USB (E58-CIFQ2) permettant une programmation directe via logiciel, facilitant la mise en service et la maintenance. Le logiciel de support CX-Thermo (version 4.6 ou supérieure) offre un outil dédié pour le paramétrage, le contrôle et la surveillance à distance des dispositifs. Des unités terminales alternatives, plaques de fixation, entretoises et adaptateurs de montage sont également disponibles pour optimiser l’installation sur rail DIN. Ces options garantissent une grande flexibilité pour l’intégration dans des systèmes complexes, facilitant le pilotage via interfaces homme-machine (HMI) ou automates programmables industriels (PLC).
